Fusspedal Pfaff 1222

[Bella42]

Ich bin auf der Suche nach einem Fusspedal für meine Pfaff 1222.

In der Maschine scheint eine Paff Elektronik verbaut zu sein (steht auf der Platine).
Leider ist nicht das Original-Fusspedal dabei.
Wie finde ich das richtige Pedal?

Kann man es noch als Ersatzteil bekommen?

Falls ich ein gebrauchtes suchen muss: wie kann ich sicher stellen, dass es wirklich passt?

Ich hoffe sehr, ihr könnt mir helfen!

[näh-irmi]

Hallo

Mache mal ein Bild von der Maschine, also von der Seite , wo der Stecker angesteckt wird, dass man sieht, wie der Stecker aussehen muss, es muss nicht unbedingt das Orignal sein, es passen auch andere Anlasser.

Ich habe hier noch einen liegen, der noch die passende Maschine sucht.



Bearbeitet 13. November 2022 von näh-irmi

[elbia]

Da Fragen nach wo kann ich kaufen nur in den Kleinanzeigen erlaubt ist, auch wenn es um Pfaff geht , habe ich das mal dahin verschoben



[Bella42]

Hier ein Bild vom Stecker-Anschluss.

Hilft das?

[näh-irmi]

Da passt mein Anlasser leider nicht, aber vielleicht hast du Glück und es findet sich noch jemand, der einen rum liegen hat.

[Bella42]

vor 2 Stunden schrieb elbia:

Da Fragen nach wo kann ich kaufen nur in den Kleinanzeigen erlaubt ist, auch wenn es um Pfaff geht , habe ich das mal dahin verschoben



Ich wollte eigentlich nichts hierüber kaufen, sondern brauche eine Info, woran ich das richtige Fusspedal erkenne.

[elbia]

vor 3 Minuten schrieb Bella42:

Ich wollte eigentlich nichts hierüber kaufen, ...



Es geht darum, dass nur hier Links erlaubt sind, wo ggf. gerade eins angeboten wird, oder ob jemand zufällig gerade eins abzugeben hat   - im Bereich Pfaff müsste das von den Mods gelöscht werden.



[elbia]

Vielleicht rufen wir mal @josef  @Nopi @det  - von euch einer eine Ahnung ?



[det]

Hallo,

nur ganz bedingt habe ich Ahnung. Ich weiß, dass die beiden verwendeten Elektroniken (SEL und Pfaff) unterschiedlich angesteuert werden müssen (mit Poti 150 kOhm bzw. 20 kOhm).

Wenn ich bei ebay nach Anlasser Pfaff 1222 suche dann finde ich ein paar Treffer und ein paar Fake-Treffer.

Es muss der richtige quadratische Stecker dabei sein. Das ist eigentlich nur bei Angeboten über 100,- Euro der Fall.



Wer fit ist kann sich so einen Anlasser auch selber zusammenbauen. In einem anderen Forum wurde eine Lösung mit zwei in Serie geschalteten 10 kOhm Schiebepotis vorgestellt, die in das Gehäuse eines Billig-Chinaanlassers gebaut wurden (Links dorthin werden hier ausgesternt).

20 kOhm Potentiometer sind kaum (nicht mehr?) erhältlich, 2 * 10 kOhm Potis gibt es schon für unter 10,- Euro. Man muss sie dann "nur" noch so in ein Gehäuse bauen, dass man das als Anlasser nutzen kann. Das ist weder Raketentechnik noch Hexenwerk, wenn man eine Hobbywerkstatt, Geschick und Zeit hat.



Gruß

Detlef

[det]

Achja, das passende Kabel mit dem quadratischen Stecker braucht man dann ja auch noch. Das gibt es z.B. bei ebay zu kaufen.

[josef]





wie "DET" schon geschrieben hat :



es gibt bei eBay durchaus Pedale mit 20 kOhm, die man/frau/div dann in einen dieser Würfelstecker schrauben kann

[Bella42]

Am 14.11.2022 um 07:25 schrieb det:

Achja, das passende Kabel mit dem quadratischen Stecker braucht man dann ja auch noch. Das gibt es z.B. bei ebay zu kaufen.

Vielen Dank für den Tipp! Ich habe ein Fusspedal mit dem quadratischen Stecker. Es war bei der Maschine dabei, ist aber ein polnisches Fabrikat und die Geschwindigkeit lässt sich damit nicht richtig regulieren. Die Maschine läuft zu schnell, aber sie läuft immerhin. Bevor wir daran rum schrauben, möchte ich erstmal schauen, ob ich ein Original-Fusspedal finde. Wenn nicht, versuchen wir den Umbau. Danke!

[Bella42]

vor 22 Stunden schrieb josef:





wie "DET" schon geschrieben hat :



es gibt bei eBay durchaus Pedale mit 20 kOhm, die man/frau/div dann in einen dieser Würfelstecker schrauben kann

Danke für die Antwort!

Das wäre genau meine Wunschlösung!

Ich habe bei Ebay schon Pedale gesehen. Leider stand aber nicht explizit 20 kOhm drauf, sondern AT 0021. Würde das auch passen?
Muss es dieses rechteckige Pedal sein (grau mit schwarz)? Oder kann es auch eine andere Form haben?

Bei dem Preis möchte ich nicht das Risiko eingehen, nochmal etwas falsches zu kaufen...

[josef]





ich habe vor kurzem ein fernöstliches elektronisches Teil verwendet

da war nur ein Schiebe-Potio mit 20 kOhm drin

[elbia]

Am 13.11.2022 um 11:01 schrieb Bella42:

Ich bin auf der Suche nach einem Fusspedal für meine Pfaff 1222



https://www.ebay.de/itm/334625028645?hash=item4de934ba25:g:q8EAAOSwcVFiQSyk



Sieht deins so aus?



[Bella42]

Ich habe meine Maschine gebraucht gekauft. Dabei war ein polnisches Fusspedal, was offensichtlich nicht zur Maschine gehört. Ich versuche nun herauszubekommen, welches das richtige Fusspedal für meine Maschine wäre. Bevor ich nochmal etwas gebrauchtes kaufe, möchte ich gerne zunächst wissen, woran ich das richtige Fusspedal erkenne.

Danke für den Link. Aber auch hier steht nichts von 20kOhm und ich habe keine Ahnung, ob dieses Fusspedal funktionieren würde oder nicht.



[ma-san]

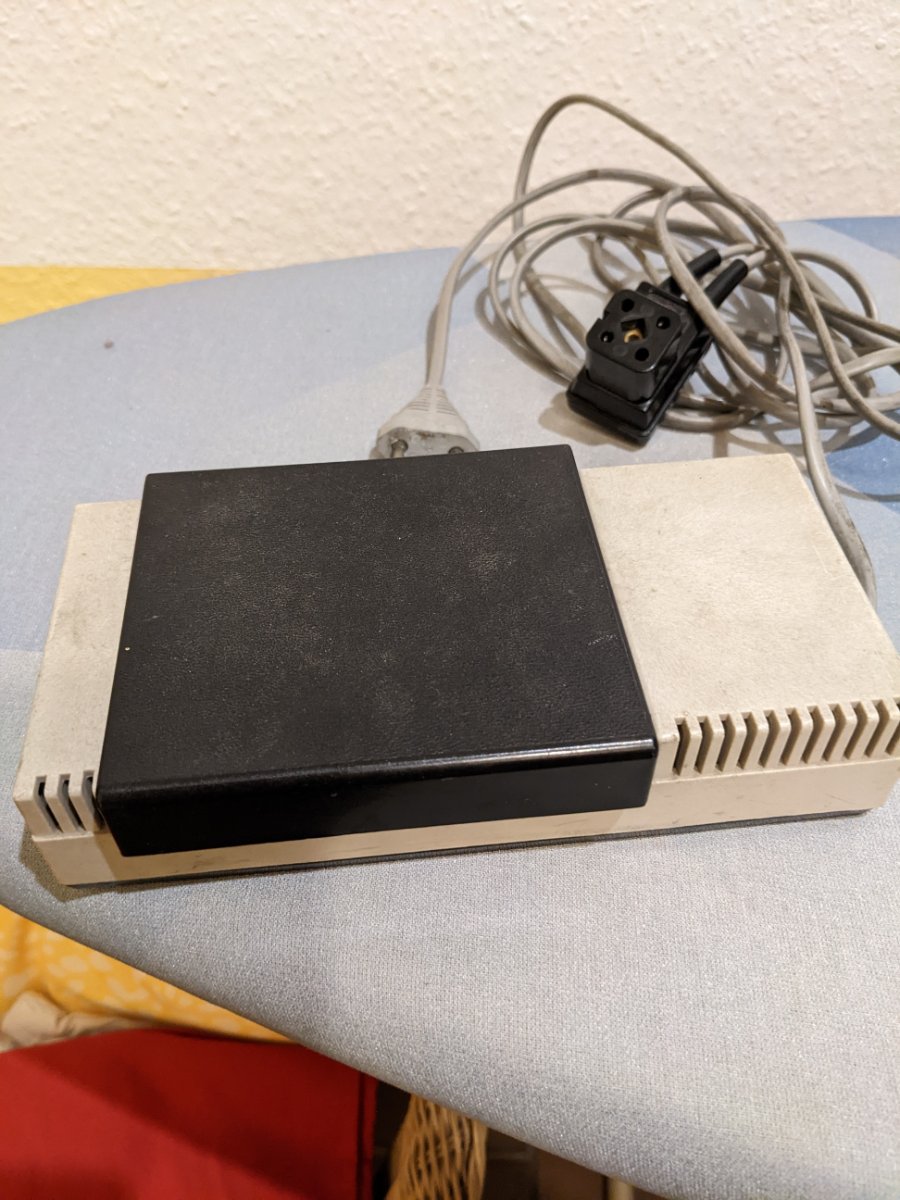

Das Originalteil sieht so aus



LG

ma-san



PS: ist identisch mit elbias link. (129,00€ +6,00€ Versand, meine Fresse!)

Nein ich verkaufe mein Teil nicht, dann hab ich keine funktionsfähige Ersatzmaschine mehr; nee, geht gar nicht

Bearbeitet 17. November 2022 von ma-san
Ergänzung

[Bella42]

Vielen, vielen herzlichen Dank!!!!!!

Das hilft mir sehr. Jetzt weiß ich, wonach ich suchen muss.

[elbia]

Am 17.11.2022 um 23:20 schrieb Bella42:

Jetzt weiß ich, wonach ich suchen muss.



https://www.ebay.de/itm/295216508100?hash=item44bc466cc4:g:5qgAAOSwjpBjIDq0



Typ AT 0021  scheint das Richtige zu sein.



Typ AW 0021 hat einen anderen Stecker.





P.S.: vielleicht versteckt sich hier auch noch nützliche Info :





[Bella42]

Genau. Nach Typ AT 0021 würde ich jetzt auch suchen.



Das Ebay Angebot scheint aber seltsam zu sein. Im Text steht AT, aber auf dem schlechten Foto sieht es nach AW und 550 Ohm aus.
