froggy Posted November 27, 2014 Share Posted November 27, 2014 Hallo ihr da, meine geliebte Nähmaschine (eine Singer Quantum 9940), die die letzten 10 Jahre völlig ohne Probleme lief, hat plötzlich Schwierigkeiten. Die Stichgeschwindigkeit währen des Nähens ist unregelmäßig. Wirklich seltsam, sie klingt ein wenig wummerig, weil sie mal schneller, mal langsamer näht. Eigentlich ist bei ihr die Nähgeschwindigkeit nicht stufenlos, sonder in gewissen Abstufungen regelbar, das heißt, wenn man den Anlasser auf eine bestimmt Stufe gedrückt hält, näht sie normalerweise mit sehr sehr stabiler Geschwindigkeit. Zur Zeit leider nicht, es fühlt sich an, als wäre sie stufenlos regelbar und ich hätte den Tatterich . Das Stichbild ist normal, da ist nichts zu sehen. Woran könnte das liegen? Muss sie einfach zur Wartung, oder könnte tatsächlich der Anlasser das Problem sein? Geputzt habe ich sie schon, eine neue Nadel eingesetzt und anderen Stoff versucht (ich habe gerade sehr flusigen Stoff vernäht, sie hätte also schon verfusselt sein können, es war aber nicht viel im Inneren der Maschine zu finden). Schleifende oder schlagende Geräusche macht sie nicht, klingt eigentlich wie immer. Habt ihr eine Idee? Viele Grüße, Anke Link to comment Share on other sites More sharing options...
josef Posted November 27, 2014 Share Posted November 27, 2014 eventuell anlasser defekt bitte häng da Fotos als anhang mit dran Link to comment Share on other sites More sharing options...
froggy Posted November 30, 2014 Author Share Posted November 30, 2014 Hallo Joseph, aaaalso: mittlerweile haben mein Mann (der jetzt doch einmal Zeit hatte) und ich den Anlasser aufgemacht und inspiziert. Es fand sich nichts, kein Dreck oder Staub, abgesehen von einer ganz kleinen Spinne! Die wohnt jetzt im Blumentopf... Die Platine sah eigentlich gut aus, wir haben sogar den Widerstand im Regler durchgemessen, hat auch nicht geholfen, der ändert sich sehr regelmäßig. Die seltsame Stichfrequenz ist immer noch da, mein Mann fragte, ob sich die Maschine schon immer so leiernd anhören würde. Kann ich ehrlich gesagt nicht sagen, zumindest ist mir nichts bewußt aufgefallen. Vielleicht bringe ich sie am besten doch zur Reparatur, man kann da selbst irgendwie nichts machen. Vielen Dank jedenfalls und viele Grüße, Anke Link to comment Share on other sites More sharing options...
josef Posted November 30, 2014 Share Posted November 30, 2014 Hallo Joseph, aaaalso: mittlerweile haben mein Mann (der jetzt doch einmal Zeit hatte) und ich den Anlasser aufgemacht und inspiziert. Es fand sich nichts, kein Dreck oder Staub, abgesehen von einer ganz kleinen Spinne! Die wohnt jetzt im Blumentopf... Die Platine sah eigentlich gut aus, wir haben sogar den Widerstand im Regler durchgemessen, hat auch nicht geholfen, der ändert sich sehr regelmäßig. Die seltsame Stichfrequenz ist immer noch da, mein Mann fragte, ob sich die Maschine schon immer so leiernd anhören würde. Kann ich ehrlich gesagt nicht sagen, zumindest ist mir nichts bewußt aufgefallen. Vielleicht bringe ich sie am besten doch zur Reparatur, man kann da selbst irgendwie nichts machen. Vielen Dank jedenfalls und viele Grüße, Anke das ist aber ein wichtiger Hinweis : die Maschine hat offensichtlich einen Schwergang vermutlich im Greifer-Bereich bitte Foto als Anhang hochladen, dann kann ich dir zeigen, welche schraube du zum reinigen öffnen mußt Link to comment Share on other sites More sharing options...

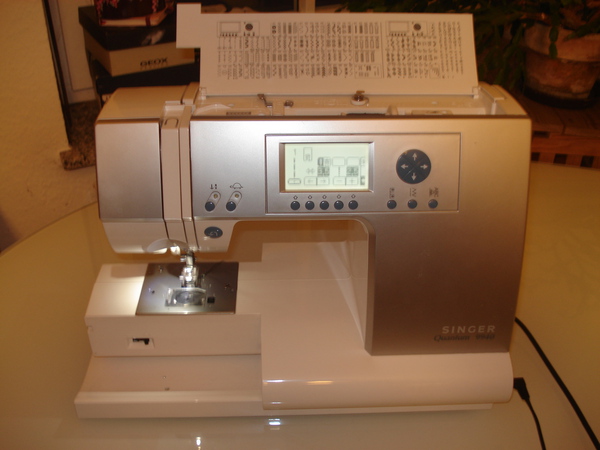

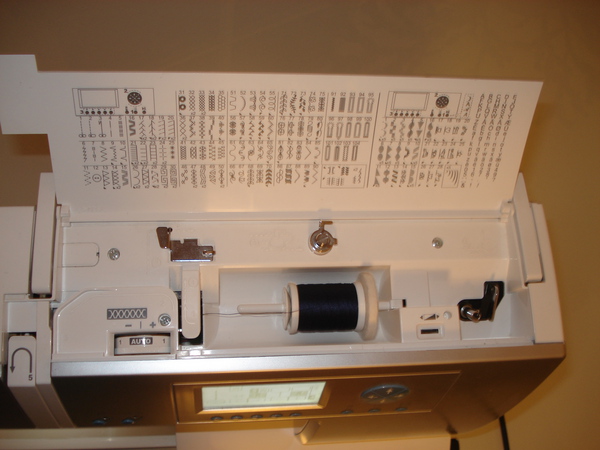

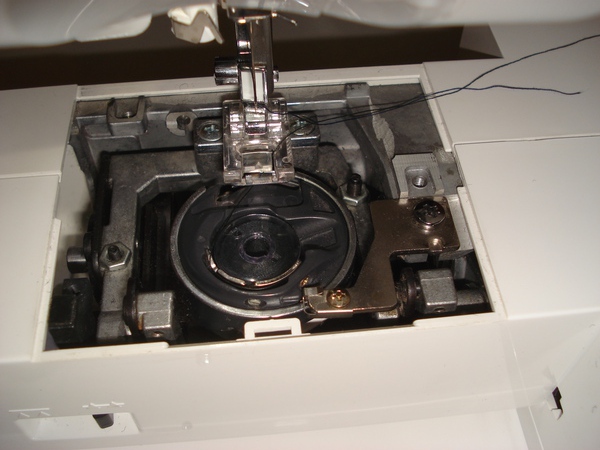

froggy Posted November 30, 2014 Author Share Posted November 30, 2014 Hallo Joseph, hier sind ein paar Bilder, ich hoffe, Du kannst etwas erkennen? Viele Grüße, Anke Link to comment Share on other sites More sharing options...
josef Posted November 30, 2014 Share Posted November 30, 2014 1. spule raus 2. schwarzen spulenkorb raus dann bitte Maschine auf den Rücken legen (wir müssen von unten an das getriebe unter dem greifer ran) Link to comment Share on other sites More sharing options...
froggy Posted December 4, 2014 Author Share Posted December 4, 2014 Hallo Joseph, hah! Das klingt ja spannend! Die letzten Tage war ich auf einer Dienstreise, deswegen kann ich erst jetzt wieder antworten. Ich habe vor der Arbeit kurz nachgesehen, das sind ganz schön viele Schrauben auf der Unterseite Das ist aber nicht der Sockel für die Maschine? Hoffentlich fällt sie mir nicht auseinander, wenn ich den Boden abschaube? Heute Abend werde ich es versuchen, mal sehen, was man dann sieht. Viele Grüße, Anke Link to comment Share on other sites More sharing options...
josef Posted December 4, 2014 Share Posted December 4, 2014 Hallo Joseph, hah! Das klingt ja spannend! Die letzten Tage war ich auf einer Dienstreise, deswegen kann ich erst jetzt wieder antworten. Ich habe vor der Arbeit kurz nachgesehen, das sind ganz schön viele Schrauben auf der Unterseite Das ist aber nicht der Sockel für die Maschine? Hoffentlich fällt sie mir nicht auseinander, wenn ich den Boden abschaube? Heute Abend werde ich es versuchen, mal sehen, was man dann sieht. Viele Grüße, Anke du sollst ja erst schrauben, wenn ich dir gezeigt habe WO also bitte vorher Foto von der Unterseite als anlage hochladen Link to comment Share on other sites More sharing options...

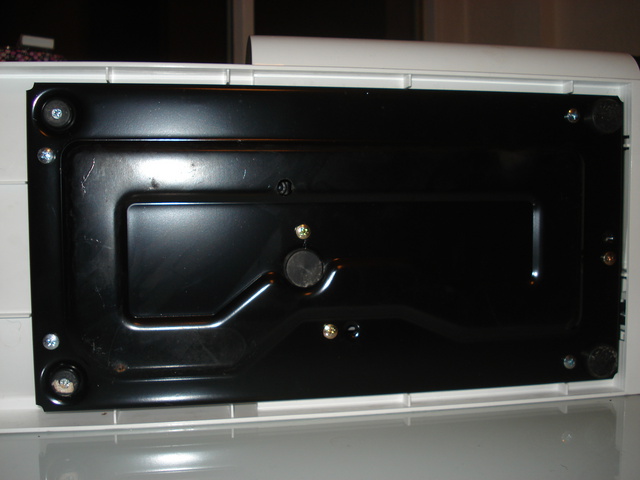

froggy Posted December 4, 2014 Author Share Posted December 4, 2014 Also gut, hier ein Photo der Unterseite meiner Nähmaschine: Link to comment Share on other sites More sharing options...
josef Posted December 4, 2014 Share Posted December 4, 2014 gut so Link to comment Share on other sites More sharing options...

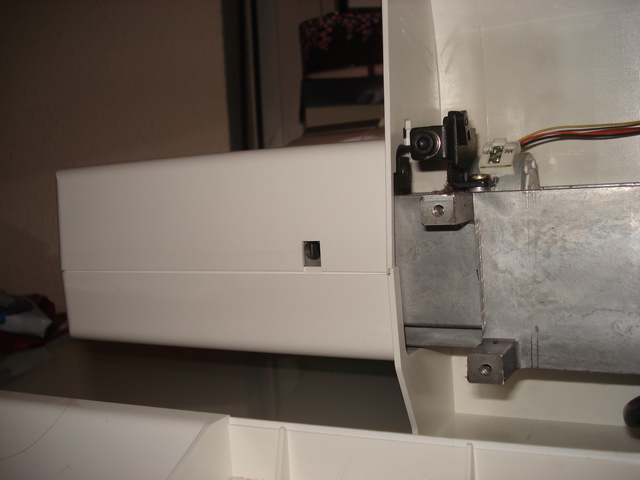

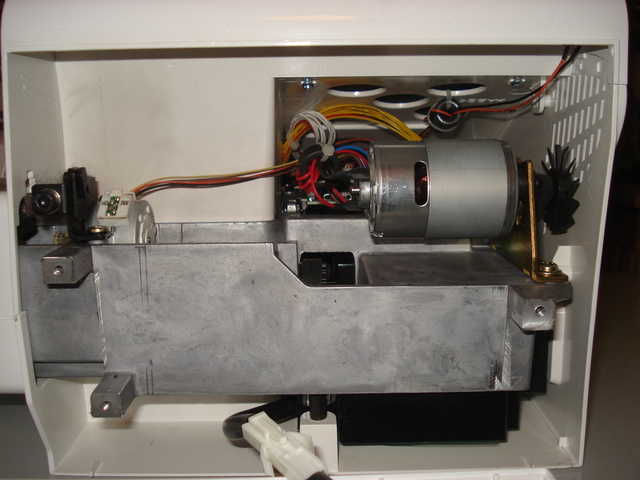

froggy Posted December 4, 2014 Author Share Posted December 4, 2014 und noch ein Bild... es wird schon ein wenig fusseliger: Link to comment Share on other sites More sharing options...

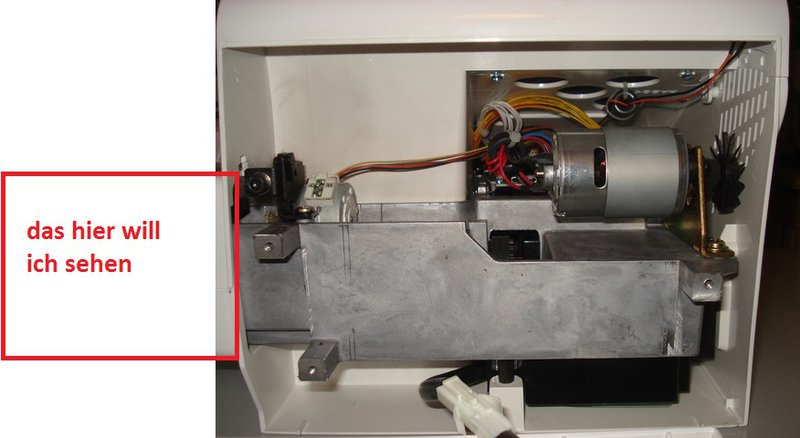

josef Posted December 4, 2014 Share Posted December 4, 2014 huch, du gehst aber dicht ran Link to comment Share on other sites More sharing options...
froggy Posted December 4, 2014 Author Share Posted December 4, 2014 Ei wei, habe ich's doch gewußt. Also hier ist der Rest der Maschine, allerdings sieht es nicht großartig anders aus als im vorletzten Bild, die Bodenplatte reicht nicht so weit. Viele Grüße, Anke Link to comment Share on other sites More sharing options...
josef Posted December 5, 2014 Share Posted December 5, 2014 (edited) Ei wei, habe ich's doch gewußt. Also hier ist der Rest der Maschine, allerdings sieht es nicht großartig anders aus als im vorletzten Bild, die Bodenplatte reicht nicht so weit. Viele Grüße, Anke au weia deine Maschine hat von unten gegen den Freiarm keine gesonderte Abdeckung du müßtest die vordere und die hintere Gehäuseschale entfernen davon rate ich dir aber ab probieren wir´s mal anders : Bodenolatte noch weglassen Stichplatte und Spulenkorb oben entfernen dann mit Pressluft von unten und oben ordentlich durchpusten, dabei die Maschine am Handrad bewegen bitte solange und so oft machen, bis am Handrad kein Schwergang mehr fühlbar ist zur Verdeutlichung hier ein bild eines älteren Patienten so richtig mit vielen Elefanten drin Edited December 5, 2014 by josef Link to comment Share on other sites More sharing options...
Schnuckiputz Posted December 6, 2014 Share Posted December 6, 2014 Hallo,hier ist ein kostenloses englisches Singer 9910 9920 9940 Service Manual,Reparatur PDF Dokument mit 34 Seiten.Ob es hilft weiss ich leider nicht. Link to comment Share on other sites More sharing options...
froggy Posted December 7, 2014 Author Share Posted December 7, 2014 Hallo wir sind wieder von Wochenendausflug zurück! Es geht also weiter. Druckluft wird schwierg, die haben wir heir nicht, aber Staubsaugen sollte funktionieren. Hoffentlich bringt das etwas, sonst muss ich wohl doch einmal versuchen, die äußere Hülle abzumontieren. Vielen Dank für die Anleitung Schnuckiputz, da sieht man wie es gehen sollte. Leider sieht man auch gleich, warum ich an dieser Maschine so ungern Teile abschraube, dieses ganze Plastik geht so gerne an den Einrastestellen kaputt. Viele Grüße, Anke P.S.: Ich hoffe, der Patient auf dem Bild ist wieder gesund geworden? Link to comment Share on other sites More sharing options...
Lehrling Posted December 7, 2014 Share Posted December 7, 2014 kaltluft blasen mit einem Fön? statt Druckluft? Link to comment Share on other sites More sharing options...
josef Posted December 9, 2014 Share Posted December 9, 2014 aber nein ... Maschine unter den Arm klemmen und an der nächsten Tankstelle das Reifenaufblasgerät mal kurzfristig zweckentfremden ... 8 bar dürften locker reichen Link to comment Share on other sites More sharing options...

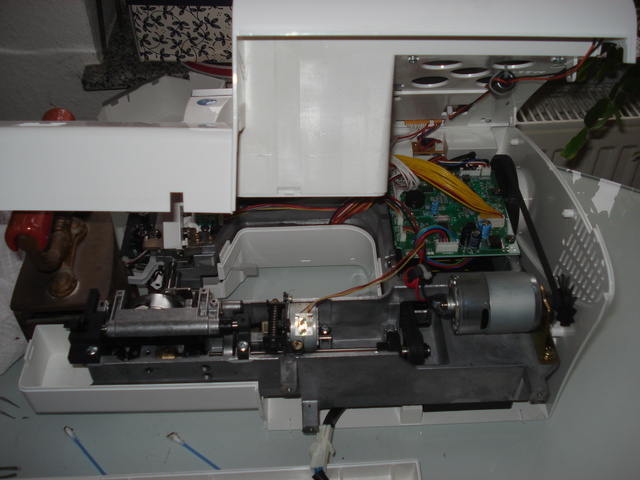

froggy Posted December 11, 2014 Author Share Posted December 11, 2014 Oh wie schrecklich! 8 bar!!! Ganz schön viel... Also, mittlerweile habe ich das Maschinchen mit dem Staubsauger bearbeit (wir haben da eine ganz kleine Düse), hat nicht wirklich geholfen... und anschließend doch aufgeschraubt. Nach der Anleitung war das eigentlich ganz einfach, ich hoffe nur, das das Zusammenschauben auch funktioniert. Ich habe sie dann gründlich entfusselt, war gar nicht viel, aber zumindest ein Faden hing im Getriebe. Vielleicht habe ich ja Glück und das war es schon. Leider glaube ich eher, dass es an der seltsamen weißen Paste liegt, die auf die Plastikteile (und seltsamerweise auch auf die Metallteile) geschmiert ist. Die ist an manchen Stellen ziemlich klebrig, wenn es Öl wäre, würde ich sagen es verharzt gerade. Es gibt dierkt unter dem Greifer zwei schraubenartige Walzen (die mit denen man Bewegungen um 90° drehen kann) von denen eine aus Metall besteht, ausgerechnet diese war ziemlich klebrig. Ich habe sie dann auch entfusselt, aber ansonsten erst einmal so gelassen. Mal schauen, ich schraube die Maschine jetzt wieder zu sammen und teste weiter. Hier noch ein Bild vom Innenleben (faszinierend, nicht wahr?): Link to comment Share on other sites More sharing options...
josef Posted December 11, 2014 Share Posted December 11, 2014 mutig, mutig als Mechaniker kenn ich das ich drück dir sämtliche verfügbaren daumen Link to comment Share on other sites More sharing options...
claudibautz Posted December 11, 2014 Share Posted December 11, 2014 Und? Link to comment Share on other sites More sharing options...
froggy Posted December 11, 2014 Author Share Posted December 11, 2014 Hallo ihr da, das Daumendrücken hat geholfen, sie ist wieder zusammengesetzt und funktioniert auch noch! Das Problem ist allerdings auch noch da... es hat sich nichts geändert :-( Was mache ich jetzt bloß? Vermutlich doch in die Werkstatt bringen, was aber wirklich schade ist, weil ich gerade jetzt (seit heute....) bis Ende Januar frei habe, weil ich zwischen 2 Arbeitsstellen wechsle! Hatte schon vor, mir eine neue Garderobe zu nähen, so viel freie Zeit hatte ich noch nie! Viele Grüße, Anke Link to comment Share on other sites More sharing options...
froggy Posted January 9, 2015 Author Share Posted January 9, 2015 Hallo nochmal, hier ein weiterer Zwischenbericht: ich hatte die Maschine also vor Weihnachten zur Reparatur gebracht. Der sehr sympatische Mechaniker hat sich die Maschine angesehehn und tatsächlich noch vor Weihnachten fertig gemacht. Kommentar war: "Sie haben da aber eine gute Nähmaschine!" :-) Ja klar, deswegen hatte ich sie auch gekauft... Reparieren musste er nicht viel, im Wesentlichen hatte er die Maschine gewartet. Danach funktionierte sie wieder, meinte er. Als ich dann mit der Maschine zu Hause war, stellte ich leider fest, das das Problem immer noch da war! Allerdings etwas schwächer als zuvor und außerdem wollte ich über Weihnachten nähen und der Service hatte das Geschäft zwischen den Jahren geschlossen, deswegen habe ich nicht gleich wieder angerufen. Heute wollte ich wieder etwas nähen und habe dafür den Transporteur absenken müssen. Jetzt läßt der sich nicht wieder hoch stellen! Der Hebel funktioniert zwar, aber es tut sich nicht viel, ein Bauteil im Inneren der Maschine bewegt sich, aber der Transporteur keinen Millimeter. Ei wei, ich frage mich, ob das von der "Reparatur" kommt? Nur wenn ich da jetzt noch einmal anrufe, ist die Maschine am Ende noch etwas mehr kaputt. Was mache ich denn jetzt am besten? Viele Grüße, Anke Link to comment Share on other sites More sharing options...
josef Posted January 9, 2015 Share Posted January 9, 2015 es kommt häufig vor, daß die Maschine erst bewegt werden muß, damit der Transporteur wieder einrastet Link to comment Share on other sites More sharing options...
froggy Posted January 9, 2015 Author Share Posted January 9, 2015 Ahhh! Du hast Recht! Seltsamerweise ist mir das zuvor nie aufgefallen. War nicht das erste Mal, dass ich den Transporteur absenken musste. Vielen vielen Dank, Anke Link to comment Share on other sites More sharing options...
