PFAFF 260 läuft nur noch sehr schwergängig/blockiert

[Robinc]

Hallo,

sorry falls ich mich in der Näh Terminologie nicht auskenne, bin ganz frisch dabei und nutze eine alte Pfaff 260 aus einer Berufsschule. Zum Problem:

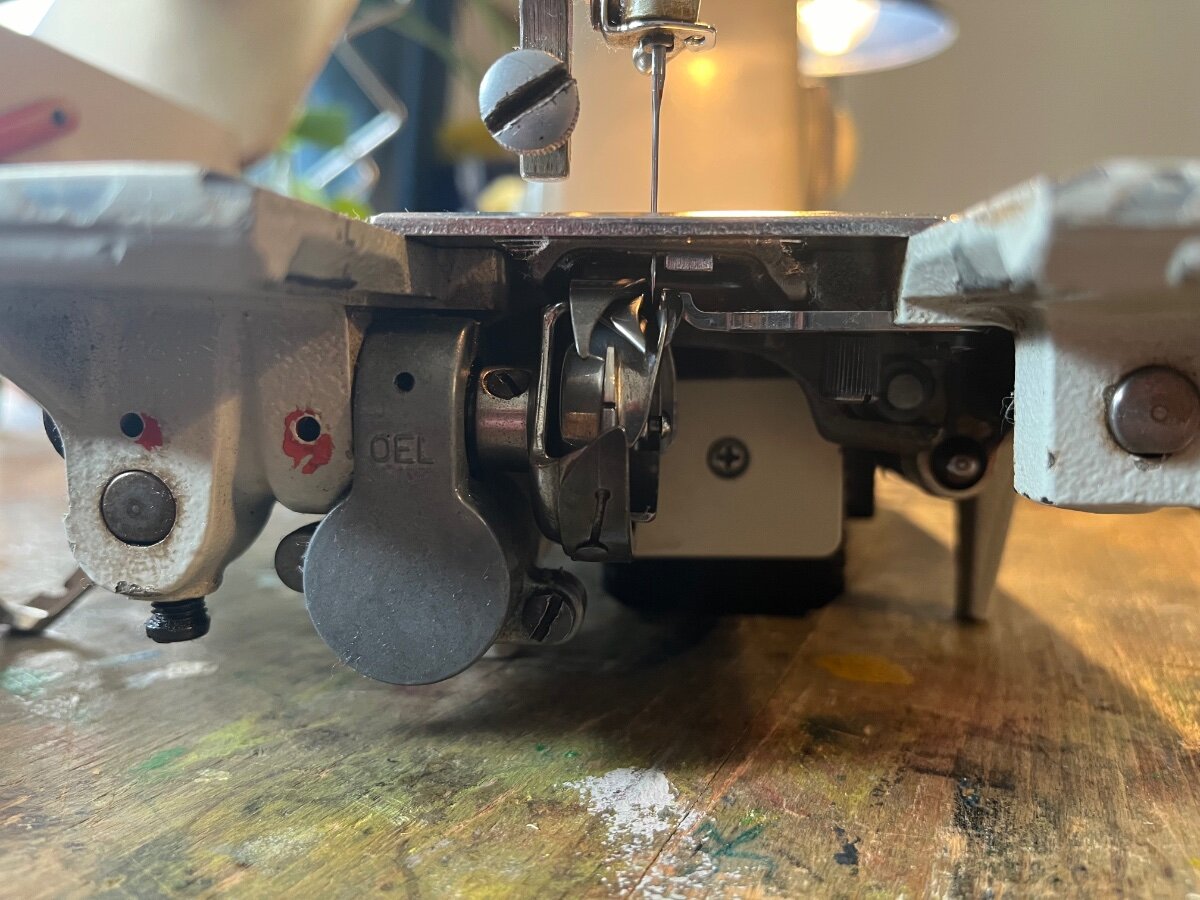

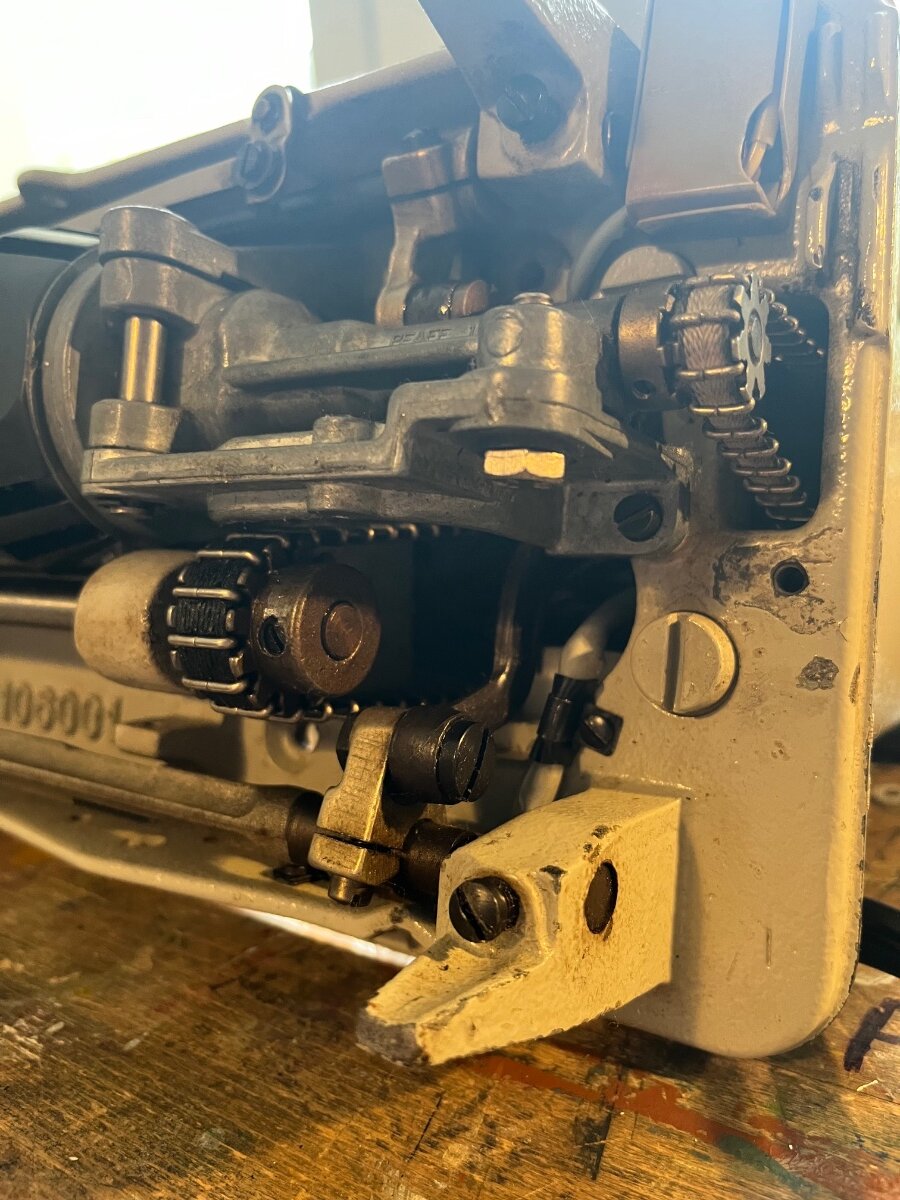

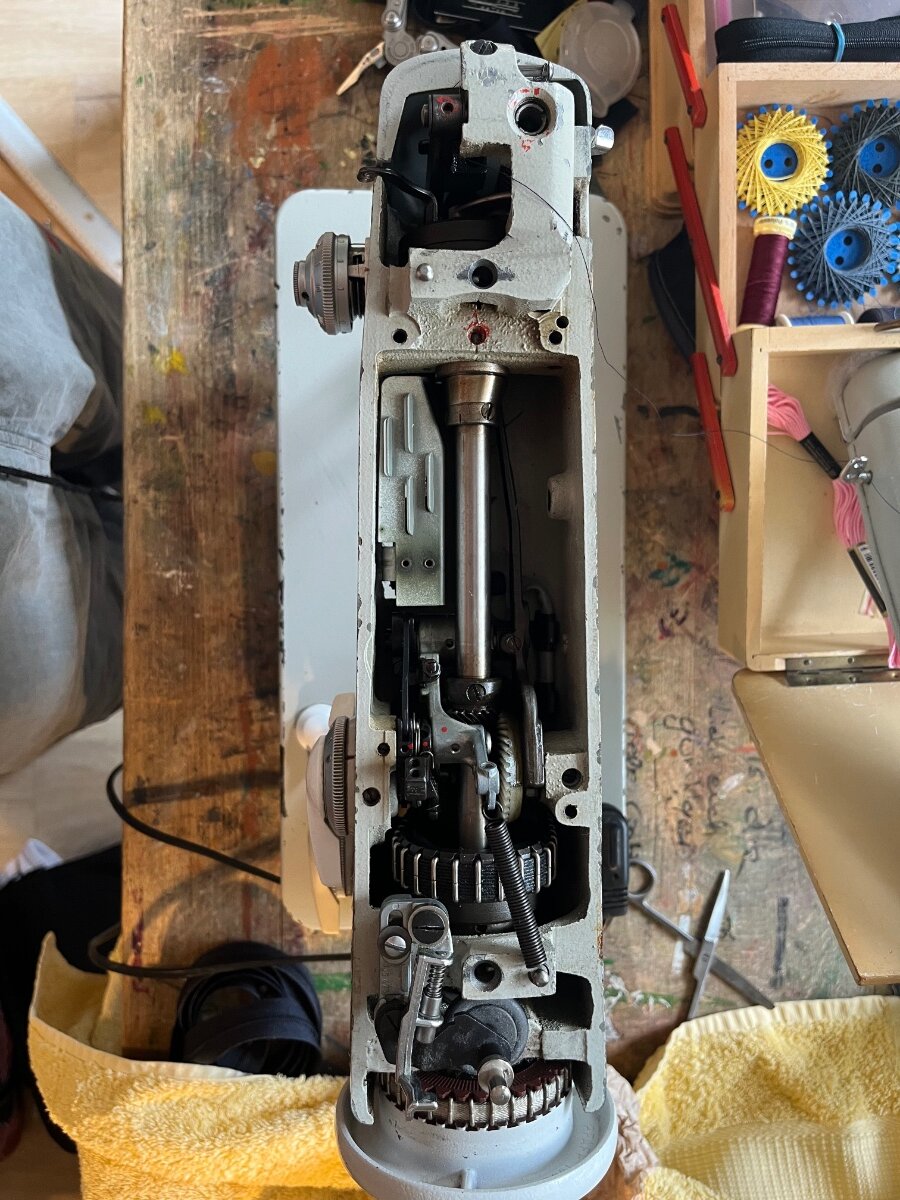

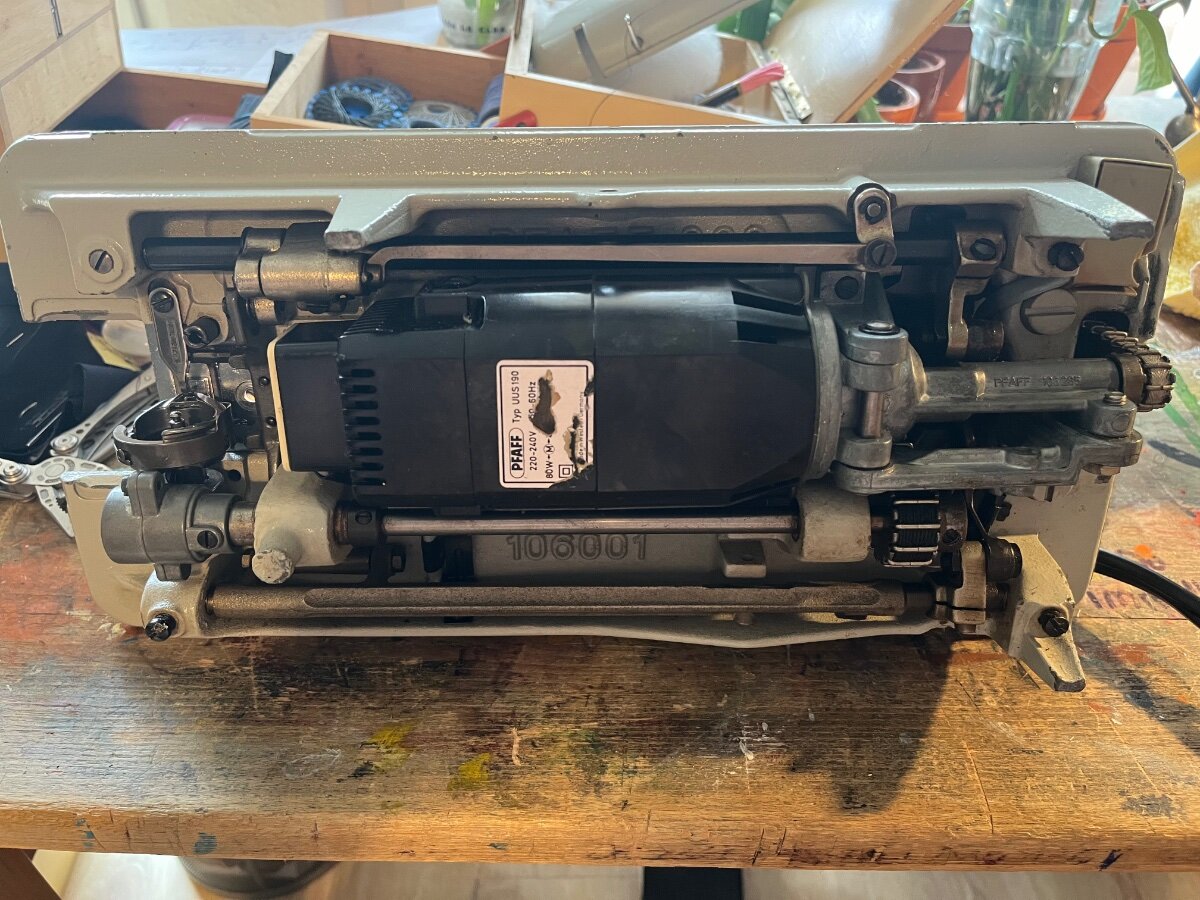

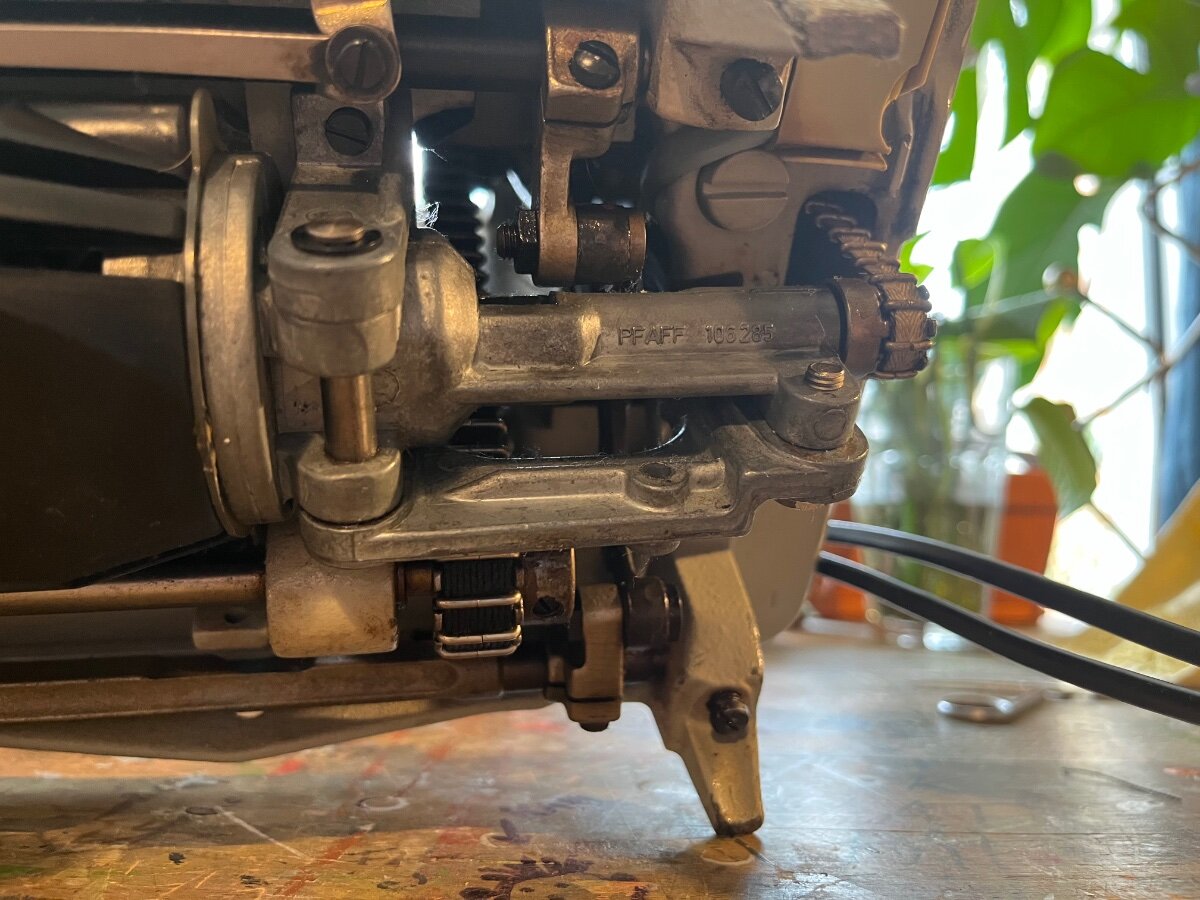

Gestern Abend wollte ich für den anstehenden Urlaub Polsterbezüge nähen, da lief alles super (ch habe auch nochmal geölt) und dann heute morgen ging nichts mehr. Mit viel Kraft lässt sich das große Rad noch drehen, wenn ich aber das kleinere im großen los drehe, schnurrt der Motor wieder wie ein Kätzchen. Ich hoffe mir kann jemand schnell weiterhelfen. Ich las bereits dass Josef und andere sich auskennen. Ich versuche so viele hilfreiche Bilder wie nötig zu machen

Ganz liebe Grüße



Robin

[lea]

"Fadeneinschlag" im Greifer?

Such mal hier nach diesem Stichwort; @josef hat das schon mehrmals beschrieben.

[Robinc]

vor 34 Minuten schrieb lea:

"Fadeneinschlag" im Greifer?

Such mal hier nach diesem Stichwort; @josef hat das schon mehrmals beschrieben.

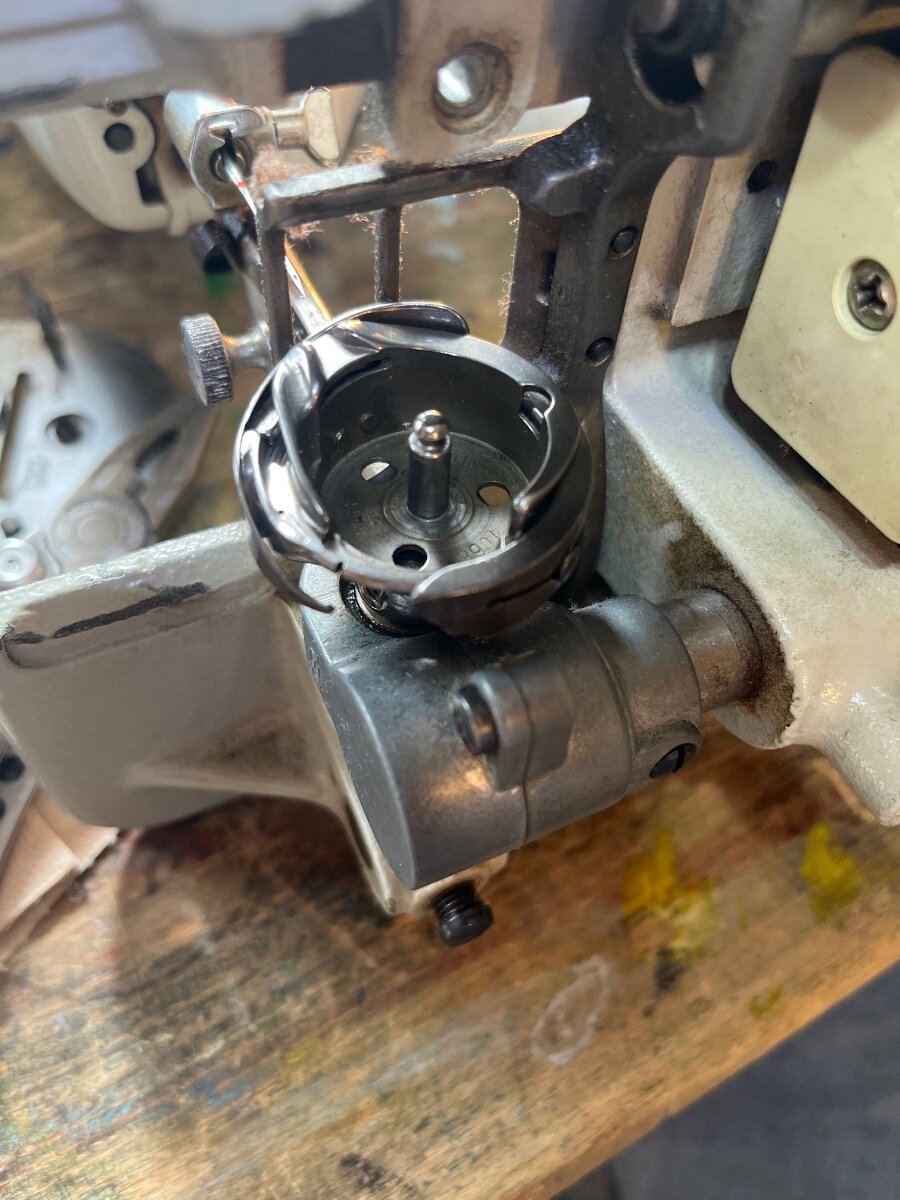

Hi also das ganze hat sich schon unter großer Anstrengung am Handrad gedreht, aber nur außen. Ich wollte dann die zwei Schrauben auf der Welle lösen. Jetzt ist der innere Teil lose und ich weiß nicht mehr genau wie ich ihn drehen soll?? Sorry!!!

[josef]





ich sag doch immer :

nicht zerlegen, weil es ein Doppelumlaufgreifer ist



einfach am Handrad rückwärtsdrehen



du hast die Maschine zwar geölt, aber den entscheidenden Punkt vergessen

[Robinc]

vor einer Stunde schrieb josef:





ich sag doch immer :

nicht zerlegen, weil es ein Doppelumlaufgreifer ist



einfach am Handrad rückwärtsdrehen

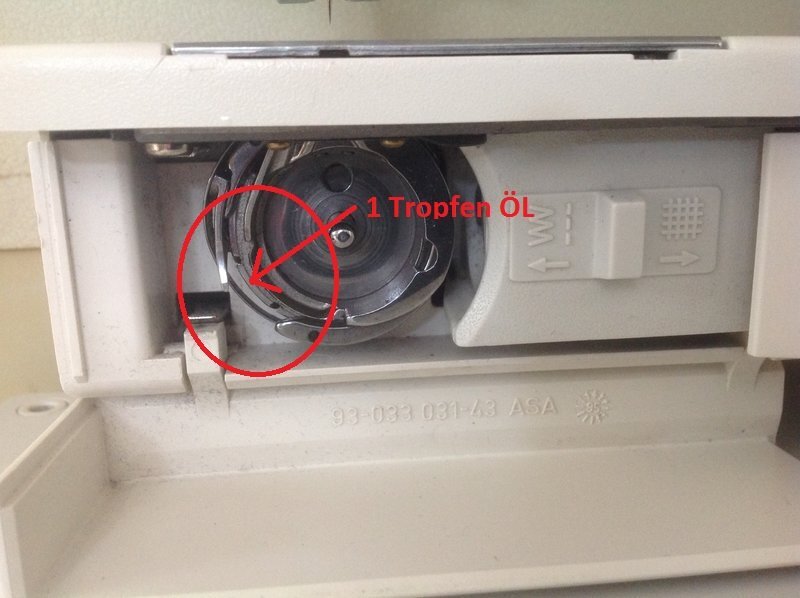

du hast die Maschine zwar geölt, aber den entscheidenden Punkt vergessen

@josef Danke für deine Nachricht. Ich habe an der von dir beschriebenen Stelle geölt. Das hilft leider nicht. Das Handrad dreht sich immer noch nicht. Es sitzt so fest, dass teilweise das das große Handrad durchdreht. Was kann ich machen und wie muss den inneren Teil des Fadengreifer drehen?

[Robinc]

Hier noch ein kleines Video der Situation

[josef]

vor 22 Stunden schrieb Robinc:

@josef Danke für deine Nachricht. Ich habe an der von dir beschriebenen Stelle geölt. Das hilft leider nicht. Das Handrad dreht sich immer noch nicht. Es sitzt so fest, dass teilweise das das große Handrad durchdreht. Was kann ich machen und wie muss den inneren Teil des Fadengreifer drehen?







dir sind offenbar die grundsätzlichsten Dinge der Feinmechanik völlig fremd

in deinem Video ist doch der Greifer frei beweglich , also dreht sich doch das Handrad



nun baust du bitte den "ANHALTEFINGER" wieder korrekt mit Fadenspalt ein



dann möchte ich ein neues Video sehen

[Robinc]

vor 10 Minuten schrieb josef:







dir sind offenbar die grundsätzlichsten Dinge der Feinmechanik völlig fremd

in deinem Video ist doch der Greifer frei beweglich , also dreht sich doch das Handrad



nun baust du bitte den "ANHALTEFINGER" wieder korrekt mit Fadenspalt ein



dann möchte ich ein neues Video sehen

Naja mir ist schon klar das es sich dreht aber wie oben beschrieben nur unter größter Anstrengung, sprich extrem schwergängig (der Motor selbst ist zu schwach). Gerne schicke ich dir eh. Neues Video

[det]

Hallo,

ich würde mal reichlich WD40 verteilen an allen Stellen, die beweglich sein sollten (aber nicht an der Schnurkette!!!) und mal schauen, ob es besser wird.

Dann auch hinter dem Handrad und oben links in der Fadenhebelmechanik nach Fadenresten Ausschau halten.



Wenn das nicht hilft würde ich mit Heißluft versuchen, die Maschine gängig zu bekommen.

Es gibt drei Bereiche, die keine Hitze vertragen:

Das Zahnrad im Greiferantrieb (versteckt in der Kapsel neben dem Greifer)

Das Zahnrad im Zickzackantrieb, oben hinter der Armwelle

Alles elektrische (Beleuchtung, Motor)



Alles andere gehe ich Stück für Stück durch, halte das Heißluftbläse für ein, zwei Minuten an die Lagerstelle und probiere, ob sich etwas tut.



Gruß

Detlef

[josef]





der Greifer / Spulenkapselunterteil sind nach deinem ersten Video schon leichtgängig, so daß Fadeneinschlag ausgeschlossen werden kann



wie "DET" schon schrieb, mit WD40 oder ähnlichem, ALLE Ölstellen einweichen, einziehen lassen und erneut probieren



? hat die Armwelle Spiel ?

[josef]





prüfe auch den Fadenspalt



mir kommt es vor, daß dein SPULENKAPSELANHALTESTÜCK zu dicht eingestellt ist
