Pfaff 90 Anlasser gesucht

[pp2109]

Hallo,

Ich habe eine Pfaff 90 geschenkt bekommen, jedoch fehlt der Anlasser.



Hat jemand eine Idee welcher da passen könnte?

Sowohl strom- als auch das Anlasserkabel gehen direkt in die Maschine, also kein Stecker od sonstiges.

Das Kabel ist 3-Polig, also wird der neue wohl auch 3-Polig sein müssen?







[det]

Hallo,

bei der Pfaff 90 war höchstwahrscheinlich ein Elte-Blechanlasser dabei, welcher mit einem speziellen - heute praktisch nicht mehr erhältlichen - Stecker verbunden wurde.

Du kannst auch die rote (Schutzerde-) Ader stilllegen und einen Standard-Hufeisenanlasser nehmen.



Ich würde aber gerne mal die Zuleitungen inkl. Stecker in der Übersicht sehen.



Gruß

Detlef

[pp2109]

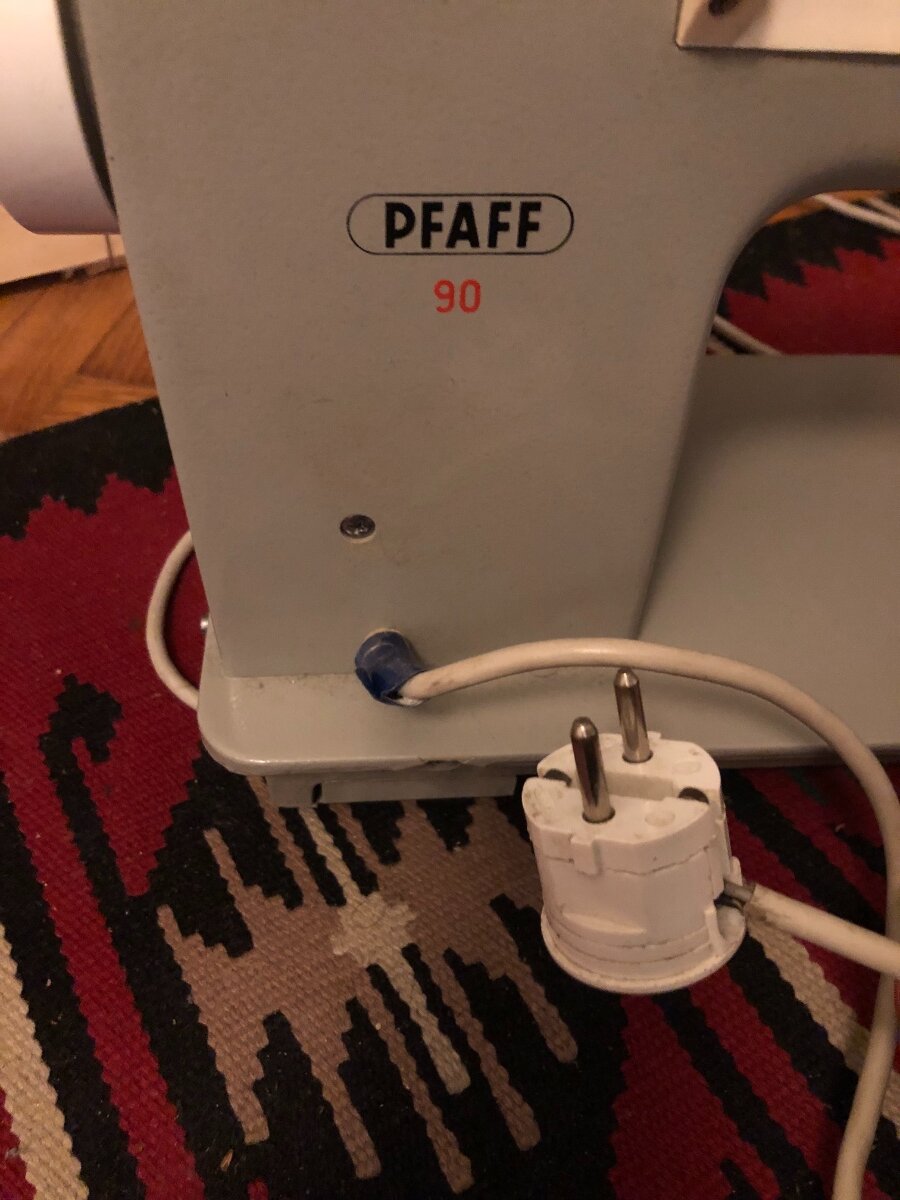

Also Strom geht direkt in die Maschine.

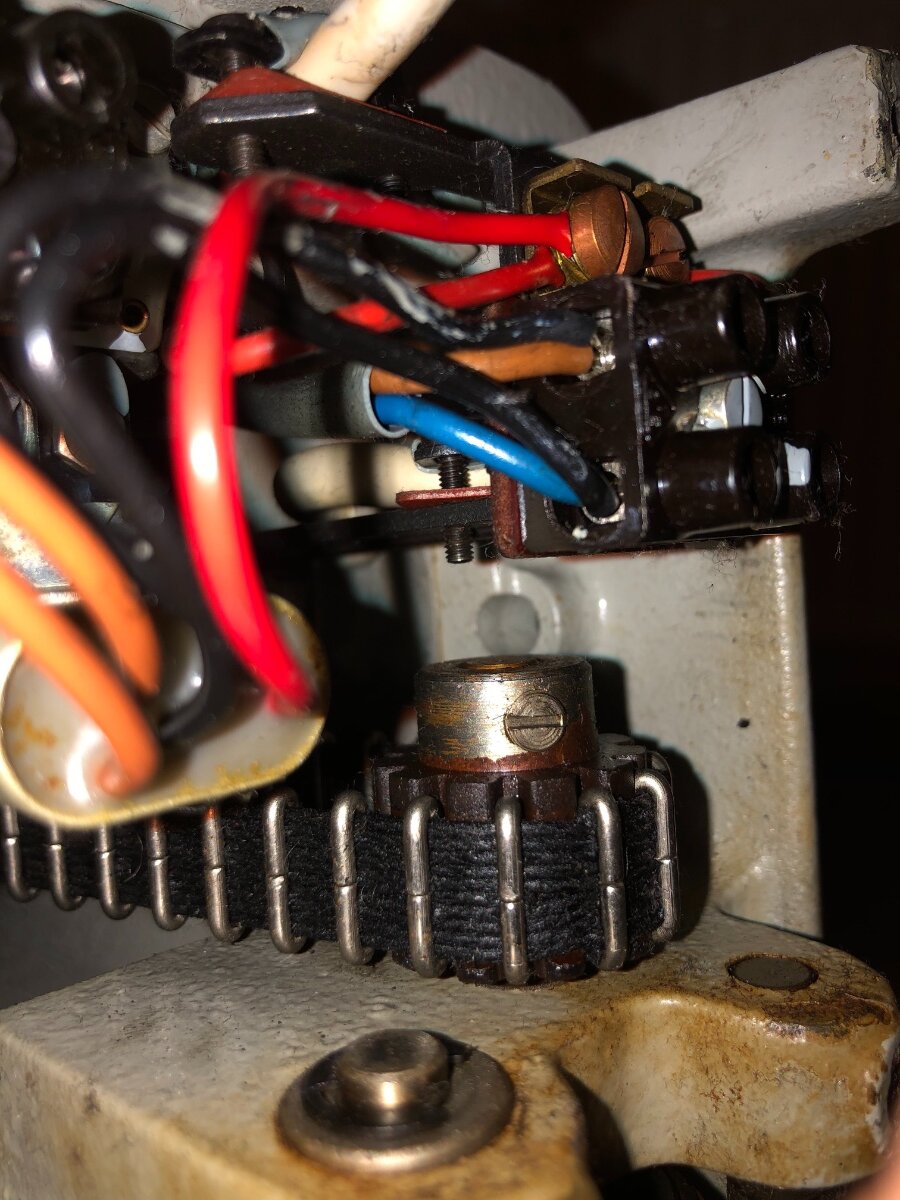

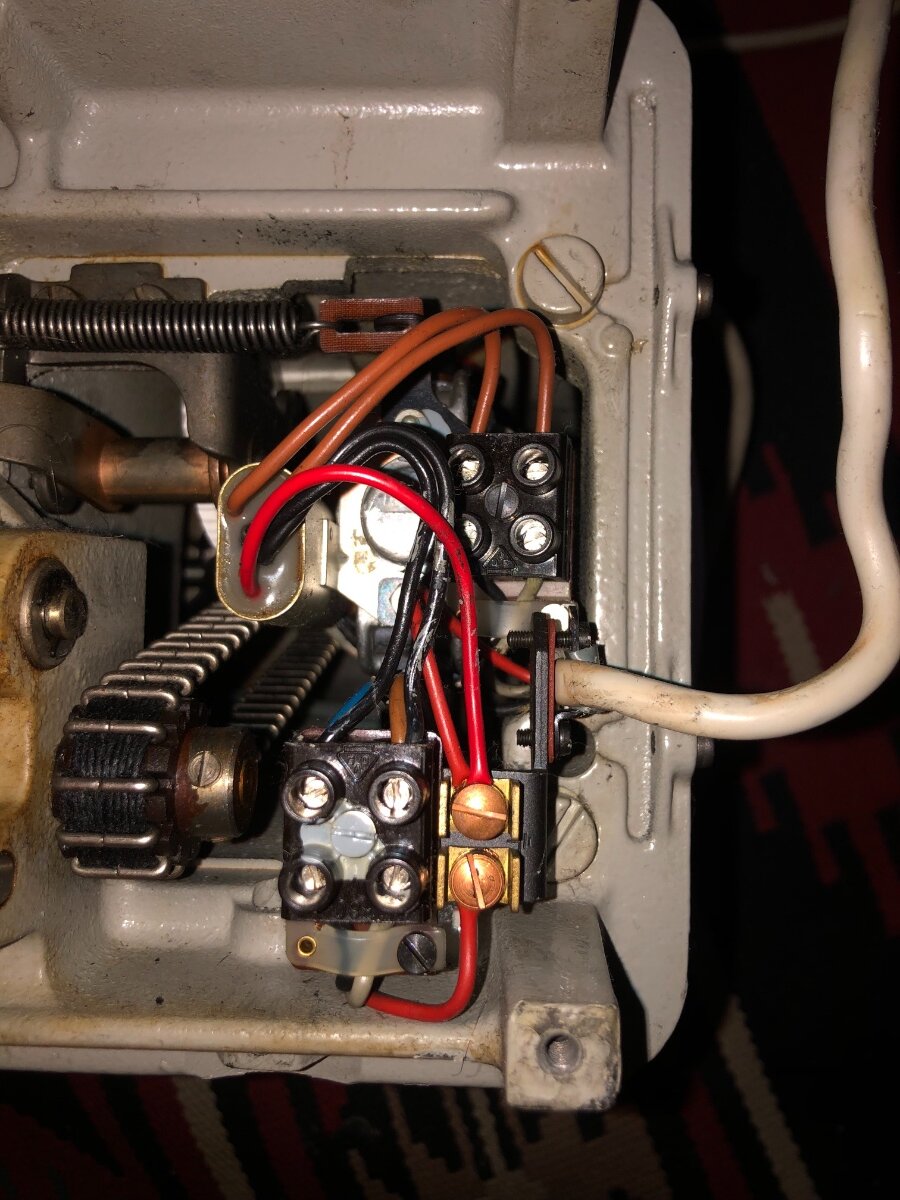

Zuerst an die klemme und dann zum kondensator zur nächsten klemme, und dort ist dann das anlasserkabel verbunden..

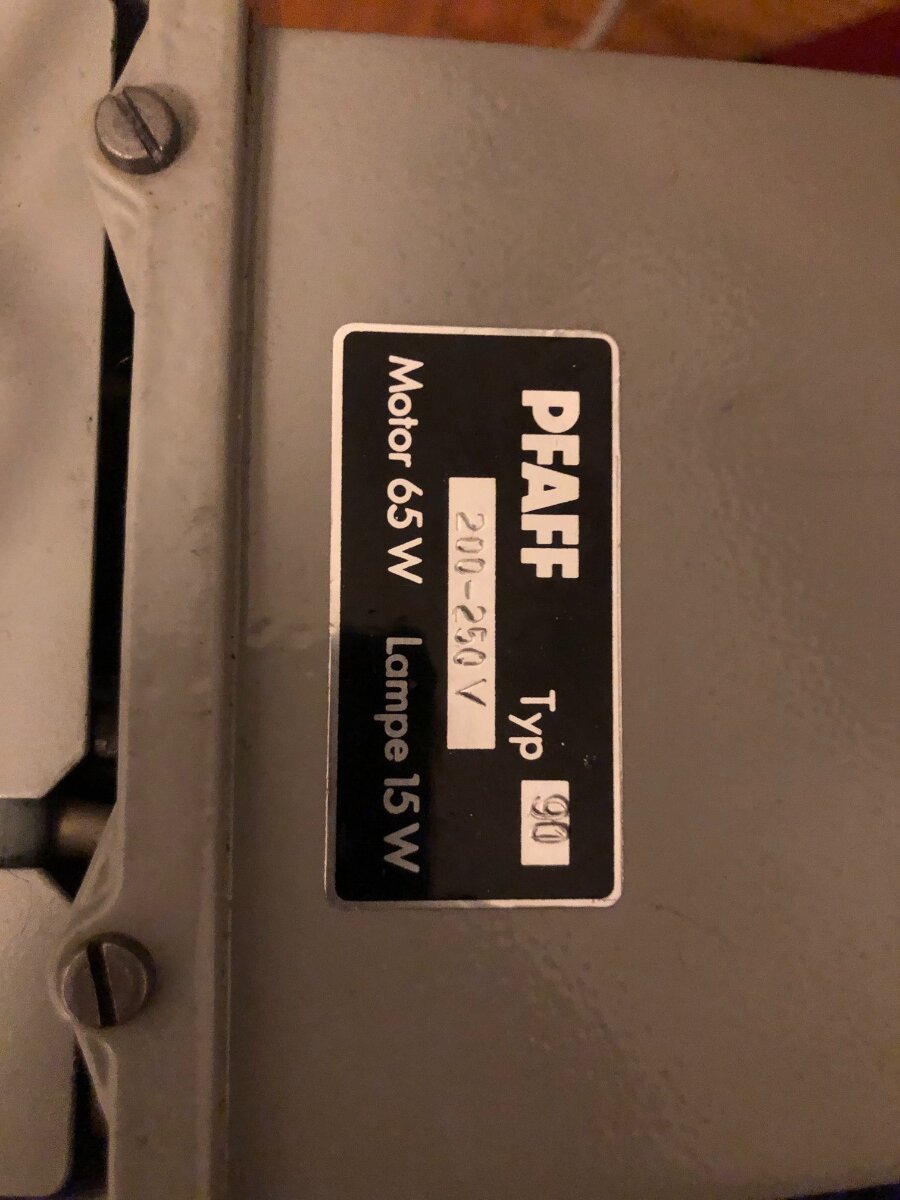

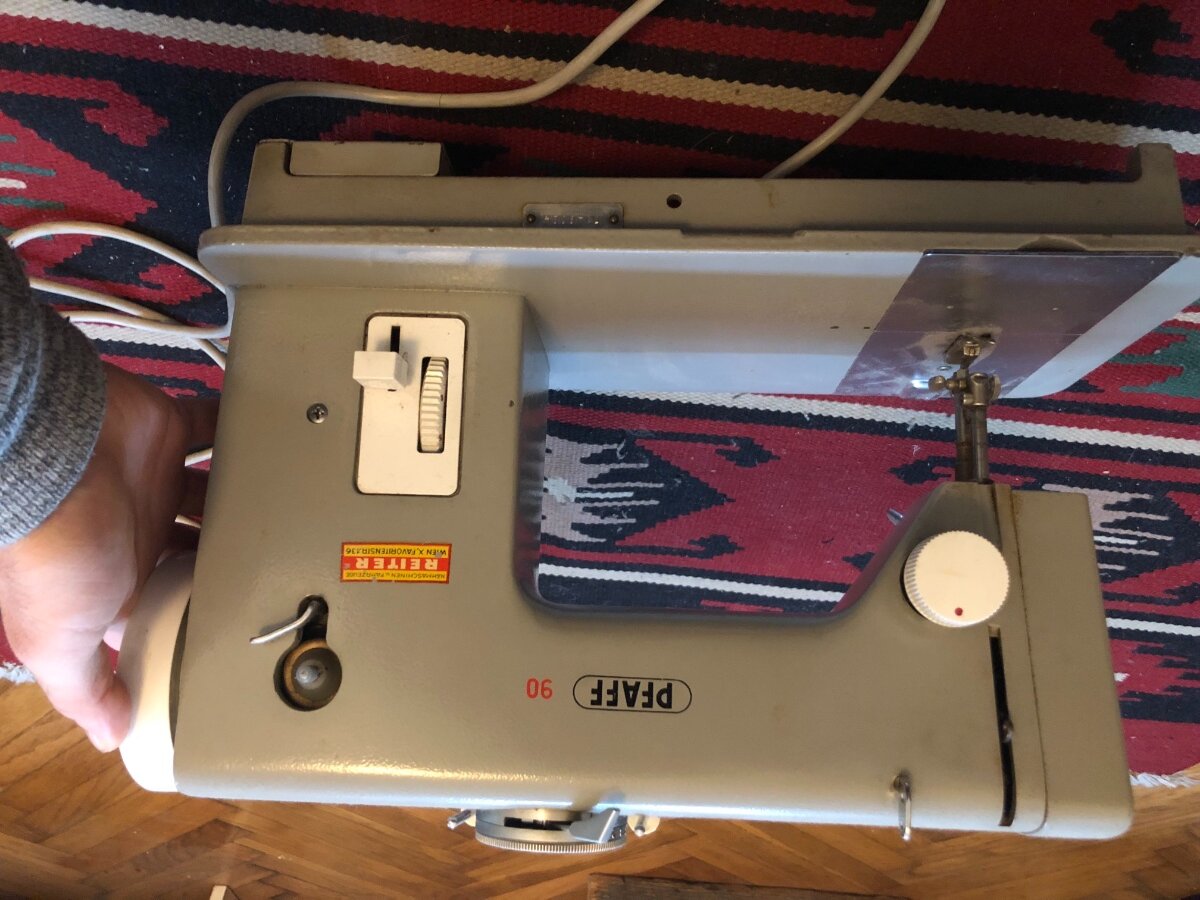

Ich hoffe die fotos helfen weiter...

[Engelmann Hedi]

hast du keinen Elektriker in deinem Bekanntenkreis ?? . der könnte das Kabel  mittels einer Kupplung außerhalb der Maschine incl neuen Stecker wieder gangbar machen. Dann bräuchtest du innerhalb der Maschine nichts zu machen. Ansonsten beim Pfaff Händler in Dieburg nach fragen. Viel Erfolg Hedi

Bearbeitet 24. November 2023 von Engelmann Hedi

[Großefüß]

vor 32 Minuten schrieb Engelmann Hedi:

der könnte das Kabel  mittels einer Kupplung außerhalb der Maschine incl neuen Stecker wieder gangbar machen.

Das ist auch so eine gängige Aufgabe für's Repaircafé.

[pp2109]

wie sieht so eine kupplung aus?
bzw es gibt ja schon das kabel für den anlasser... kann ich da nicht einfach einen anschließen? oder muss das ein spezieller sein?

[det]

Hallo,

man könnte auch direkt z.B: besagten Hufeisen-Universalanlasser anschließen, müsste dann die rote Ader stilllegen, da bei Kunststoffgehäuse keine Schutzleiter nötig ist.



Aber bitte mal den Stecker aufmachen, eventuell die Adern kürzen und das Kabel zugentlasten:

Gruß

Detlef

Bearbeitet 24. November 2023 von det

[pp2109]

Vielen dank Detlef!

Werd ich versuchen!

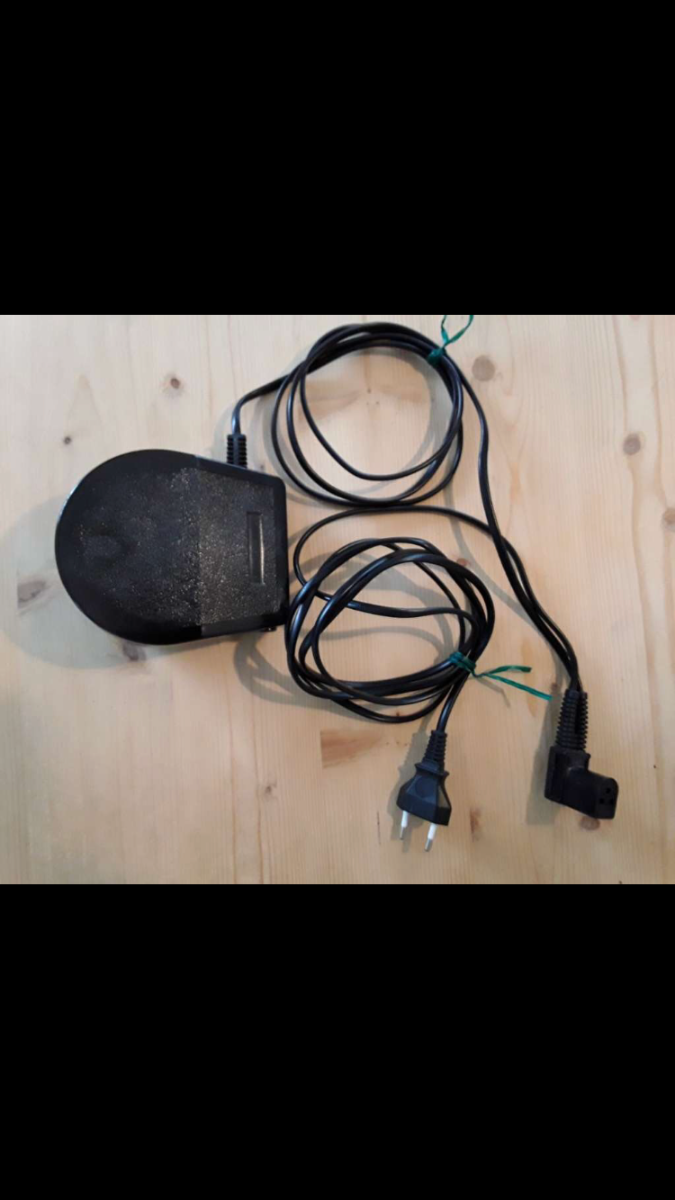

hätte so ein pedal gefunden, passt das?

lg

[det]

Im Prinzip ja,

aber der Anlasser auf dem Foto hat einen Stecker für Singer Maschinen, da müssten die Zuleitungen entfernt und die vorhandene Leitung der Pfaff mit Kabelschuhen mit iirc 2,8mm Breite angeschlossen werden.

Wenn du das Teil für 10 Euro bekommen kannst, dann wäre das ok, ansonsten würde ich ein nagelneues kaufen, da sind dann Kabelschuhe zum Krimpen dabei und das gibt es bei ebay ab € 19,-.



Gruß

Detlef









Bearbeitet 25. November 2023 von det

[det]

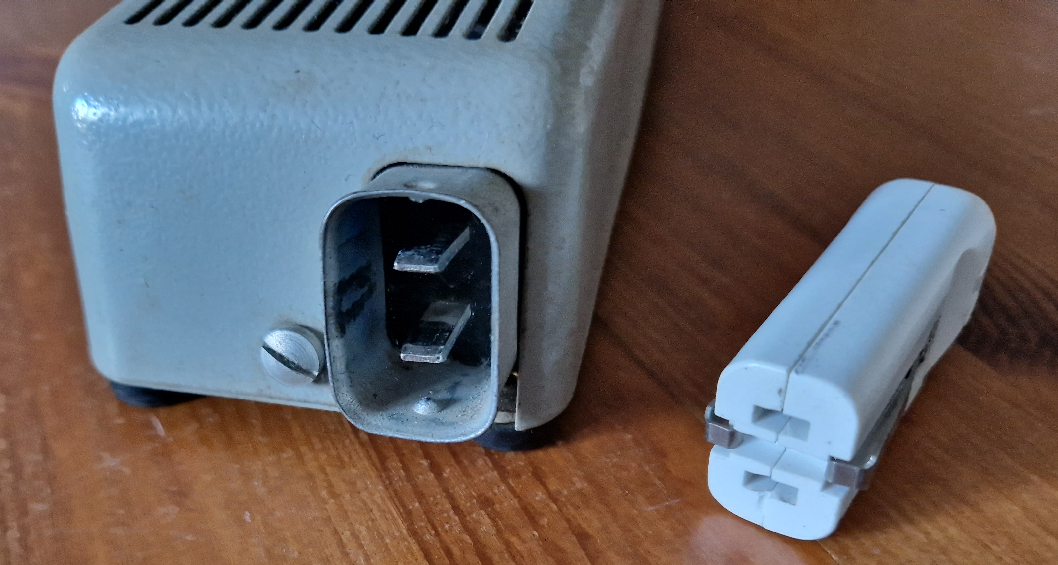

Die Anlasserstecker bei Pfaff 90 und Co. sehen oft so aus:



Eventuell war das bei deiner auch der Fall, weshalb der Stecker nun fehlt.

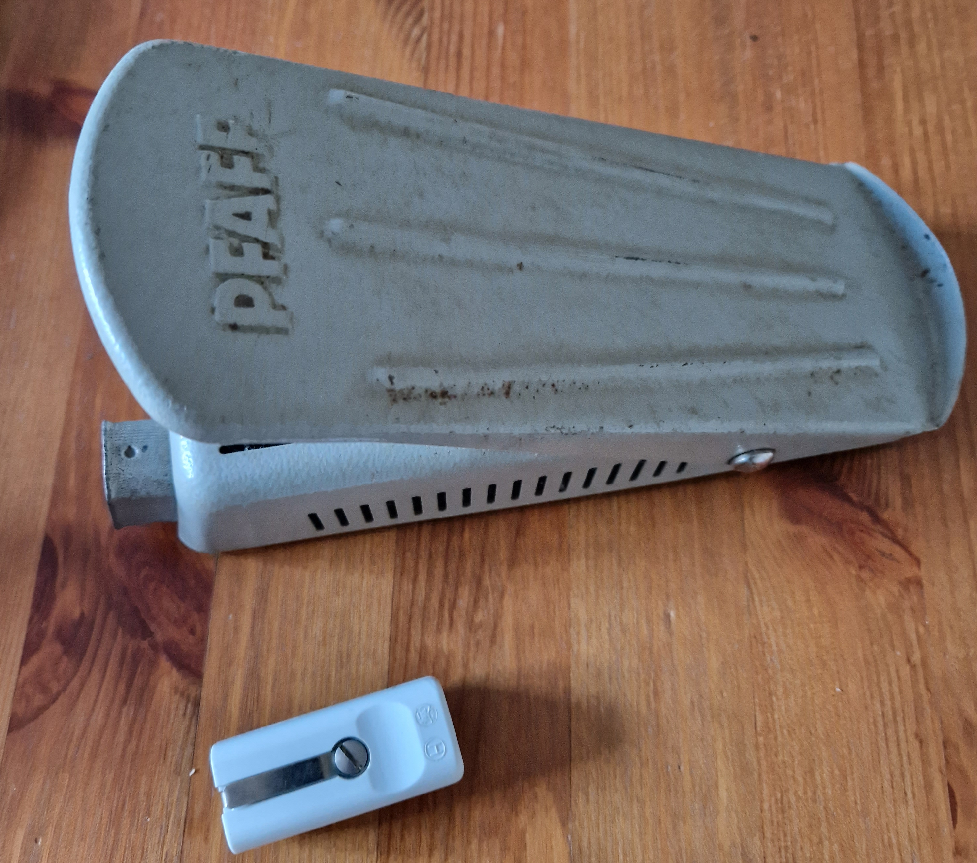

Original wäre das hier:





Gruß

Detlef

Bearbeitet 25. November 2023 von det

[pp2109]

ah ja! deshalb die erdung... macht sinn!
also ich werd mir das besagte pedal um 10€ holen und dann mal schaun ob ich das ding zum laufen bekomme!
werde dann berichten!
vielen dank!

[pp2109]

also das hat tatsächlich sehr reibungslos funktioniert!



hab einfach den stecker vom anlasser abgezwickt und mit dem bestand-kabel verbunden und läuft!



danke für die tipps!
