Gritzner Tipmatic 1037 hängt fest

[Erbsenmama]

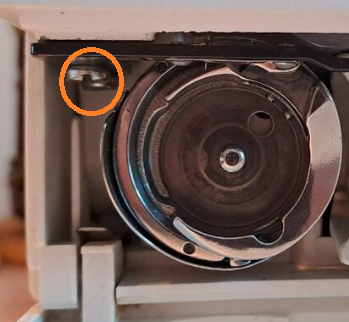

Hallo zusammen. Seit gestern hängt meine Tipmatic fest. Vorher ist der Oberfaden gerissen.Das Handrad lässt sich ca 1mm vor und zurück drehen. Im Forum habe ich gefunden, dass es ein Fadeneinschlag sein kann und die von Josef empfohlene Ölung vorgenommen und heute versucht das Handrad durch einen kräftig Ruck in die entgegengesetzte Richtung zu drehen... Leider tut sich nicht mehr als gestern. Für mich sieht es so aus, als würde das ganze an der eingekreisten Stelle festhängen. Für Hilfe bin ich sehr dankbar

Bearbeitet 18. November 2023 von Erbsenmama

[Chriss]

wie ärgerlich..... ich versuche in solchen Fällen von allen Seiten dranzukommen und vorsichtig alle Fussel und Fäden zu entfernen.

Also von vorne, so wie dein Photo gemacht ist, mit dem Pinsel auch ganz oben direkt unter dem Kunststoff - also zwischen Kunststoff und der Feder- arbeiten, vielleicht auch vorsichtig mit einer Stecknadel. Dann die Stichplatte abnehmen und von oben ebenfalls mit Pinsel und eventuell Stecknadel arbeiten. Oder auch vorsichtig einen Faden vom Stickplattenloch oben nach unten fädeln und wie Zahnseide benutzen. Mit Geduld habe ich bis jetzt immer alle Fussel entfernen können.

[lea]

vor 4 Stunden schrieb Erbsenmama:

heute versucht das Handrad durch einen kräftig Ruck in die entgegengesetzte Richtung zu drehen... Leider tut sich nicht mehr als gestern.

Mit mehr Kraft drehen

[littledaisy]





[littledaisy]

Vielleicht hilft dir das weiter?

[Erbsenmama]

Danke euch, das probiere ich morgen gleich aus!

[Erbsenmama]

vor 22 Stunden schrieb littledaisy:

Vielleicht hilft dir das weiter?

Das Video war ein sehr guter Tipp. Jetzt lässt sich das Handrad wieder richtig drehen. Vorwärts allerdings noch sehr schwergängig. Vielen lieben Dank!

[josef]

Am 18.11.2023 um 10:58 schrieb Chriss:

wie ärgerlich..... ich versuche in solchen Fällen von allen Seiten dranzukommen und vorsichtig alle Fussel und Fäden zu entfernen.

Also von vorne, so wie dein Photo gemacht ist, mit dem Pinsel auch ganz oben direkt unter dem Kunststoff - also zwischen Kunststoff und der Feder- arbeiten, vielleicht auch vorsichtig mit einer Stecknadel. Dann die Stichplatte abnehmen und von oben ebenfalls mit Pinsel und eventuell Stecknadel arbeiten. Oder auch vorsichtig einen Faden vom Stickplattenloch oben nach unten fädeln und wie Zahnseide benutzen. Mit Geduld habe ich bis jetzt immer alle Fussel entfernen können.







1. dort gibt es gar keinen Kunststoff

2. der Fadeneinschlag ist nicht dort, sondern in der "Umlaufbahn"

[josef]

vor einer Stunde schrieb Erbsenmama:

Das Video war ein sehr guter Tipp. Jetzt lässt sich das Handrad wieder richtig drehen. Vorwärts allerdings noch sehr schwergängig. Vielen lieben Dank!







genau deswegen wird 1 Tropfen Nähmaschinen-Öl je 20 Nähstunden in die Greifer-Umlaufbahn empfohlen

[Chriss]

vor 5 Stunden schrieb josef:







1. dort gibt es gar keinen Kunststoff

das war wohl missverständlich von mir, ich meinte den Kunststoff des Anschiebebereichs oder wie auch immer das Flache um die Stichplatte herum heißt....

[littledaisy]

vor 9 Stunden schrieb Erbsenmama:

Das Video war ein sehr guter Tipp. Jetzt lässt sich das Handrad wieder richtig drehen. Vorwärts allerdings noch sehr schwergängig. Vielen lieben Dank!

Freut mich, dass es schon mal weitergeholfen hat. Gern geschehen 🙂 Ich hoffe, nach dem Ölen klappt es wieder richtig gut!

[Erbsenmama]

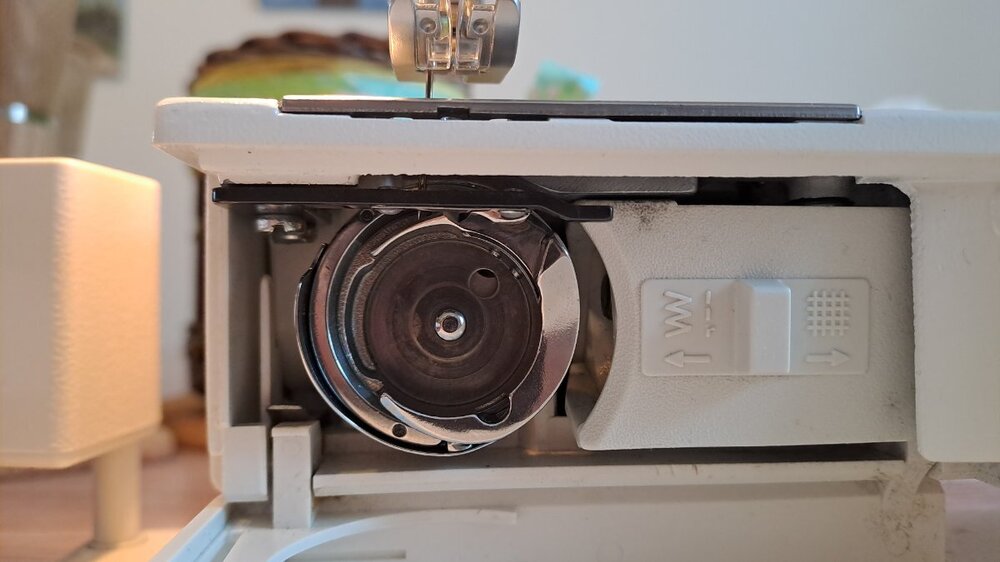

Heute wollte ich endlich weiternähen und habe die Nadel wieder eingesetzt. Leider stößt die Nadel jetzt unten mit dem Greiferraum (heißt das so?) zusammen :-(

was kann ich da tun?

Bearbeitet 26. November 2023 von Erbsenmama

[det]

Hallo,

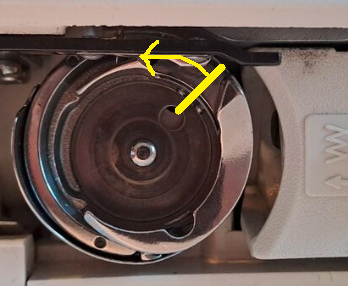

der Spulenkapselträger dreht durch. Dieser müsste vom Haltefinger gehalten werden. So wie hier gelb schematisiert.





Stichplatte abnehmen, Bodenplatte abschrauben, von unten die Greiferabdeckung abschrauben und die beiden orangenen Schrauben lockern. Dadurch hat der schwarze Haltefinger Spiel. Nun den Spulenkapselträger wieder so drehen, dass die gelb markierte Aussparung oben steht und die beiden Schrauben wieder andrehen.

Wichtig: Der Haltefinger muss 0,7mm Spiel zum Spulenkapselträger haben. Dazu kann man eine 70er Nadel verwenden.



Nun die orangenen Schrauben fest anziehen und die Maschine wieder in umgekehrter Reihenfolge zusammenbauen.



Gruß

Detlef



PS: Falls du dir das nicht zutraust, mal beim nächsten Repaircafé nachfragen, ob sich dort jemand mit Nähmaschinen auskennt.

Bearbeitet 26. November 2023 von det
