Pfaff 234 Fadenhebel

[Marta3]

Hallo an Alle hier.

Ich heisse Marta bin neu hier und hoffe auf Eure Tips.

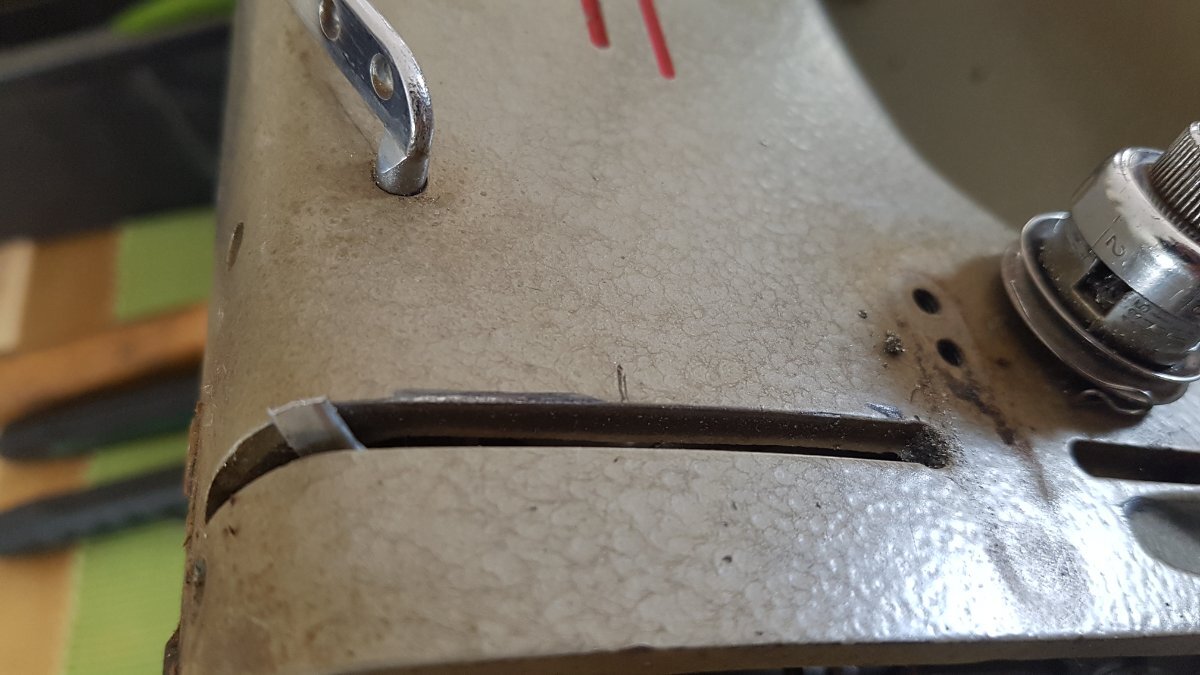

Bei einer meiner Maschinen muss der Fadenhebel ausgetauscht werden. Wie macht man so etwas?

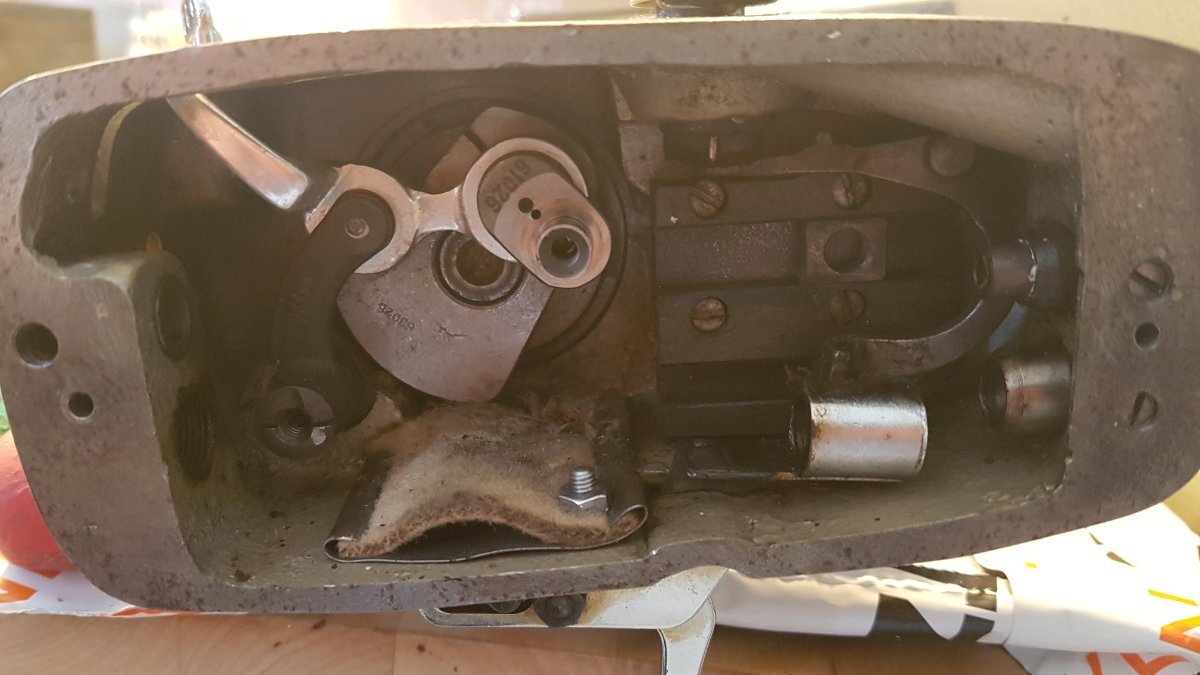

Pfaff 234. Seitendeckel ist schon mal ab.

[josef]

servus

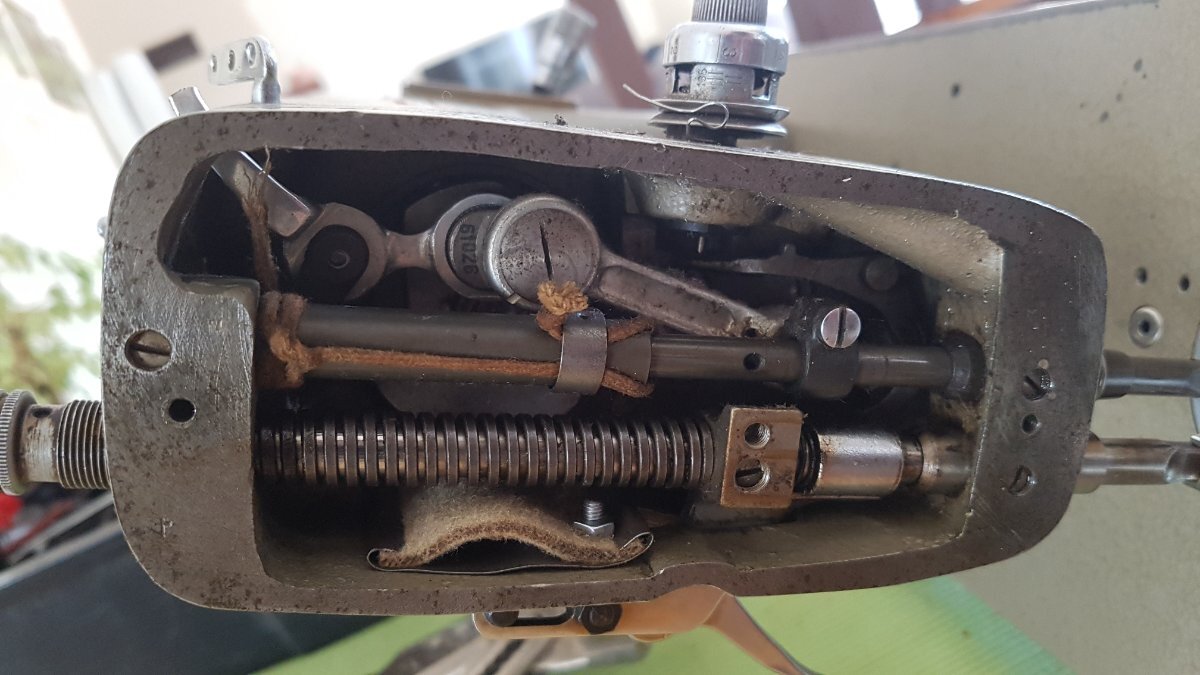

du kommst nicht darum herum, auch die Nadelstange und Füßchenstange auszubauen damit du an die Gelenke kommst



! da sind Linksgewinde-Schrauben dabei !

[Marta3]

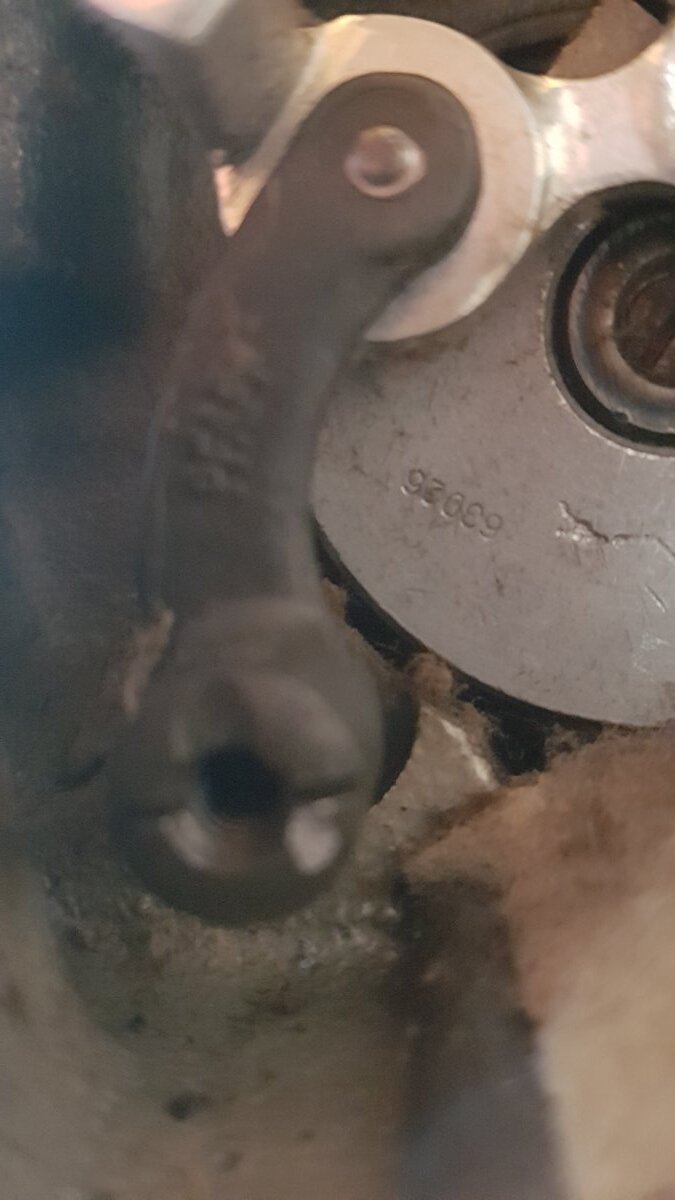

Hi soweit wie auf dem Foto bin ich schon. Weiss Jemand wie ich dieses Teil abbekomme? HILFE. Madenschraube ist raus.

[det]

Hallo,

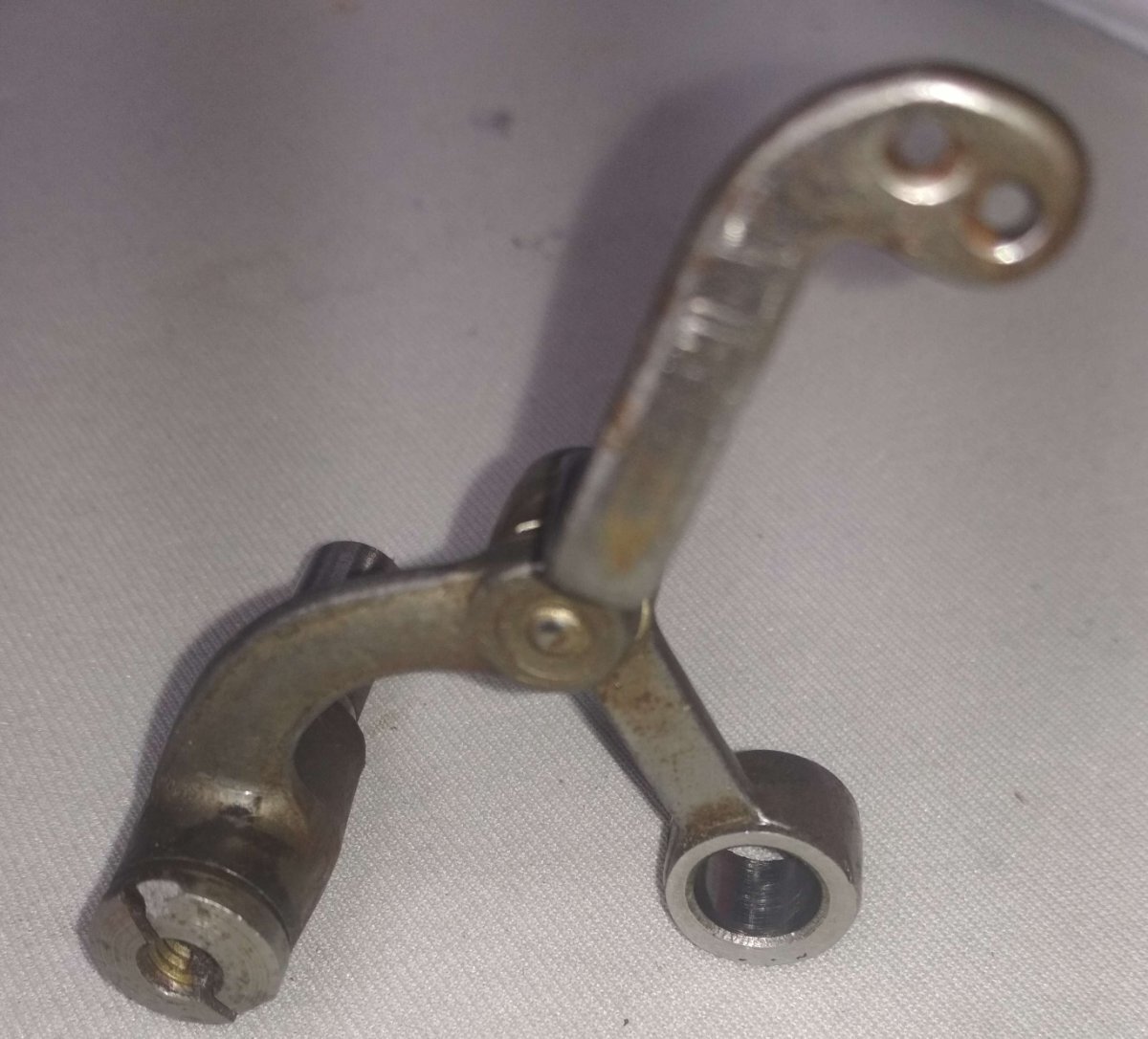

ich zeige dir mal den ausgebauten Fadenhebel meiner 138er Schlachtmaschine zum Vergleich:

Auf dem ersten Bild kannst du die Abflachung im Bolzen erkennen. Dort dürfte eine Madenschraube sitzen, die gelockert werden muss.



Gruß

Detlef

[Marta3]

Super ich danke Dir. Leider obwohl ich die Madenschraube raus habe bekomme ich das Teil nicht gezogen.  Ich probiere es mit neuen Anlauf.

Bearbeitet 15. Juni 2022 von Marta3

[det]

Hallo Marta,

wahrscheinlich ist der Bolzen im Laufe der Jahrhunderte Jahrzehnte festgebacken. Einen Schuß Kriechöl in den Bereich geben und einen halben Tag warten und auch mal mit dem Fön/Heißluftgebläse draufhalten und dann versuchen, den Bolzen drehend rauszuziehen.



Viel Erfolg

Detlef

[jettaweg]

mit Gripzange das Teil vorne von beiden gelben Seiten(Foto) einklemmen und mittels li-re drehen und gleichzeitigem ziehen raus damit

[Marta3]

Hallo es ist geschafft. Grippzangen und ähnliches hat nichts gebracht das Teil sitzte so fest das kein rausziehen möglich war. Wir heben einen Gewindestift in die Madenschrauben Gewinde eingeschraubt, gegen das Maschienengehäuse gekontert und geschraubt. Uff.
