Ideal Zick Zack Deluxe Kabelbruch

[libu]

Hallo

Habe mir eine Ideal Zick Zack Deluxe bei Ebay gekauft.

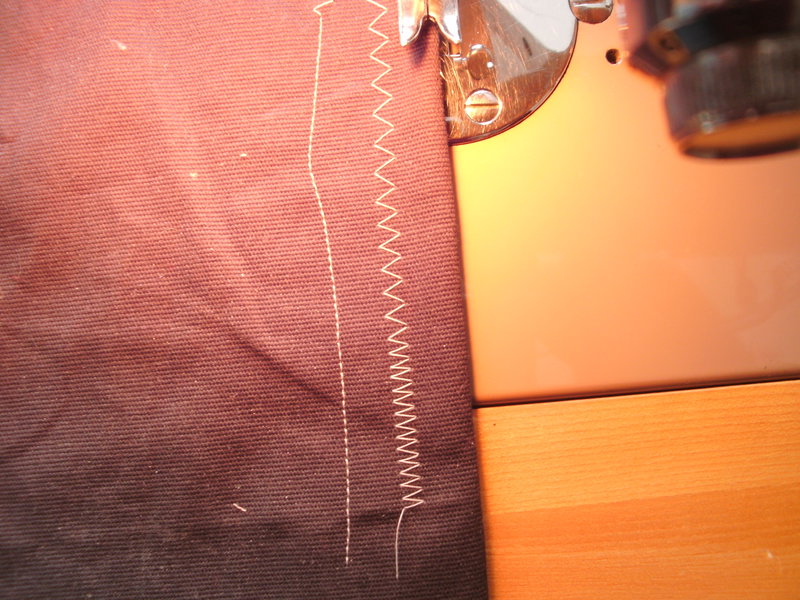

Sie sieht aus wie neu und nach einigen Probenähten näht sie auch gut.

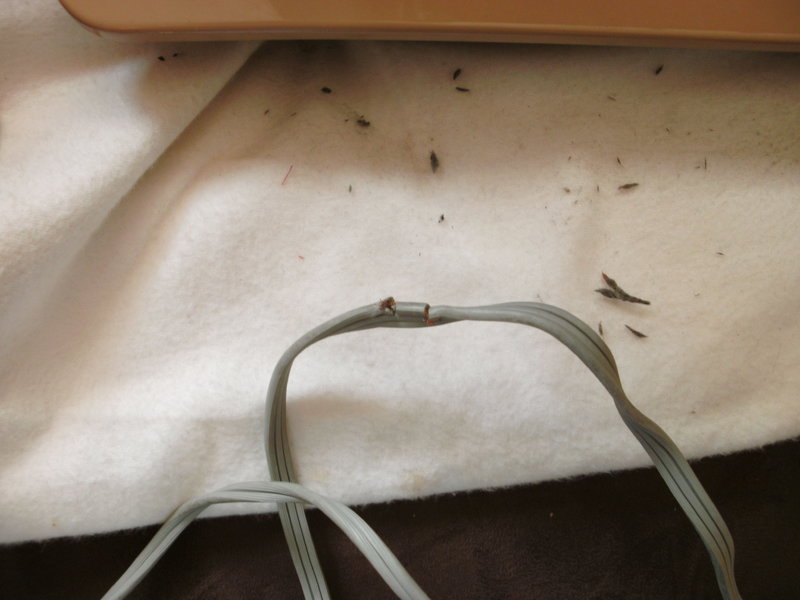

Das einzige ist die Kabel sind angebrochen und müssten getauscht werden,

deswegen möchte ich sie erstmal nicht weiter benutzen.

Muss ich dabei etwas besonderes beachte? in der Bedienungsanleitung steht darüber leider nichts drin.

Bei bedarf stelle ich Bilder ein

[det]

Hallo libu,

ist das Kabel fest mit der Maschine verbunden oder über Stecker->Buchse Steckverbindung?

Am Besten mal Fotos vom Kabelbruch und vom Anschluss an der Nähmaschine und vom Motor einstellen.

Gruß

Detlef

[libu]

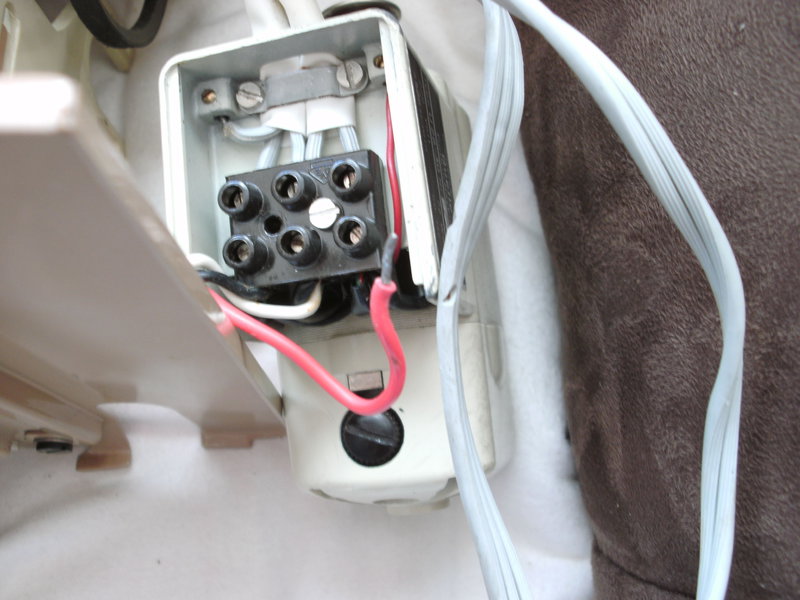

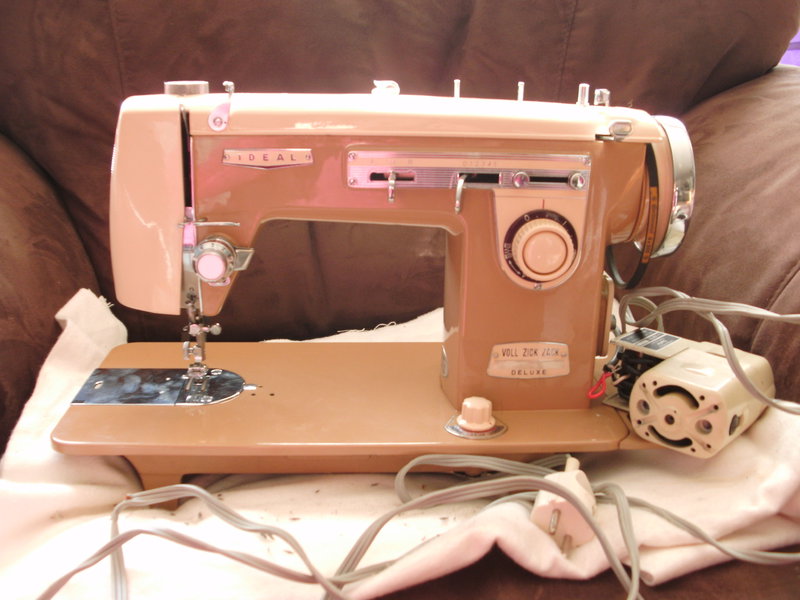

Hallo ich versuche es mal habe bilder von der Maschine gemacht, habe den Motor schon von der Maschine getrennt und die Anschlüße freigelegt dabei ist das rote Kabel rausgerutscht.

[josef]

im Forum



Früher war die Farbe für die Erdung rot



heute ist das gelb-grün



besorge dir im Elektrohandel oder Baumarkt :



1 x 2 Meter 3-adrige Leitung mit 1,5 mm Querschnitt pro Ader



1 x 1,5 Meter 2-adrige Leitung mit 1,5 mm " " "



1 x Schukostecker



fröhliches schrauben

[libu]

Ich habe noch eine frage

das rote kabel kommt doch in den äußeren teil der Lüsterklemme? also da wo er auf dem Bild liegt?

ich habe nämlich nicht gemerkt das er lose war

[gelibeh]

gelöscht.

Bearbeitet 1. April 2015 von gelibeh

[libu]

Hallo

bevor ich jetzt etwas falsch mache beim anschließen der neuen kabel,

1)das lose rote kabel ist das Erdungskabel das aus der Maschine kommt, bleibt es lose? oder kommt es an eine der beiden Erdungsschrauben?

2) das schwarze kabel ist heute braun? das weiße kabel ist heute blau?

[josef]

im Forum



Früher war die Farbe für die Erdung rot



heute ist das gelb-grün



besorge dir im Elektrohandel oder Baumarkt :



1 x 2 Meter 3-adrige Leitung mit 1,5 mm Querschnitt pro Ader



1 x 1,5 Meter 2-adrige Leitung mit 1,5 mm " " "



1 x Schukostecker



fröhliches schrauben



Ich habe noch eine frage

das rote kabel kommt doch in den äußeren teil der Lüsterklemme? also da wo er auf dem Bild liegt?

ich habe nämlich nicht gemerkt das er lose war





richtig



ich hatte das bearbeitete bild vergessen

[det]

Falls du noch unbeschädigte und neuwertige (!) Kabel von anderen ausrangierten Elektrogeräten hast (z.B. Drucker, Bohrmaschine, Computer), kannst du prinzipiell auch diese Kabel weiterverwenden, wenn sie lang genug sind. Die Kabelenden am Besten mit Messingendhülsen versehen!

Schöne Ostertage wünscht

Detlef

[libu]

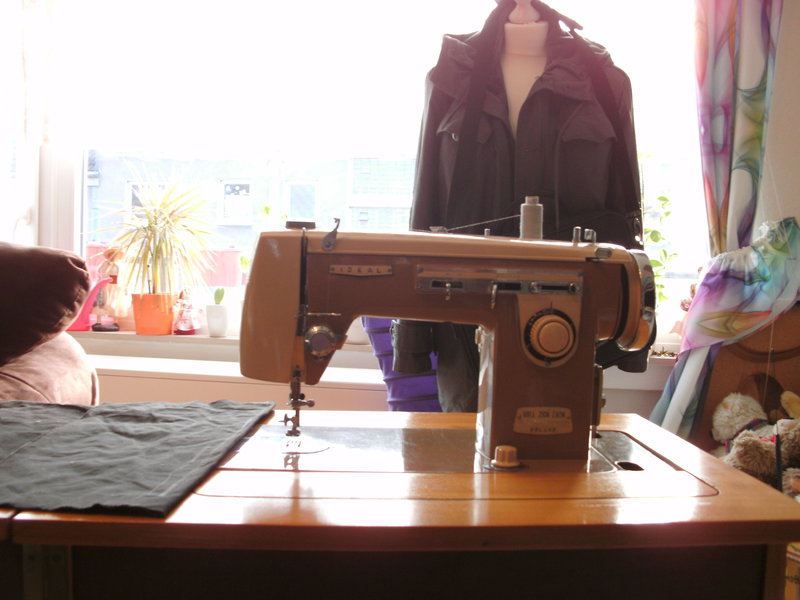

Sie Näht wieder, josef vielen dank für deine kleine Hilfe.



jetzt bekommt sie noch etwas öl und dann schau ich mal was sie so alles kann

[libu]

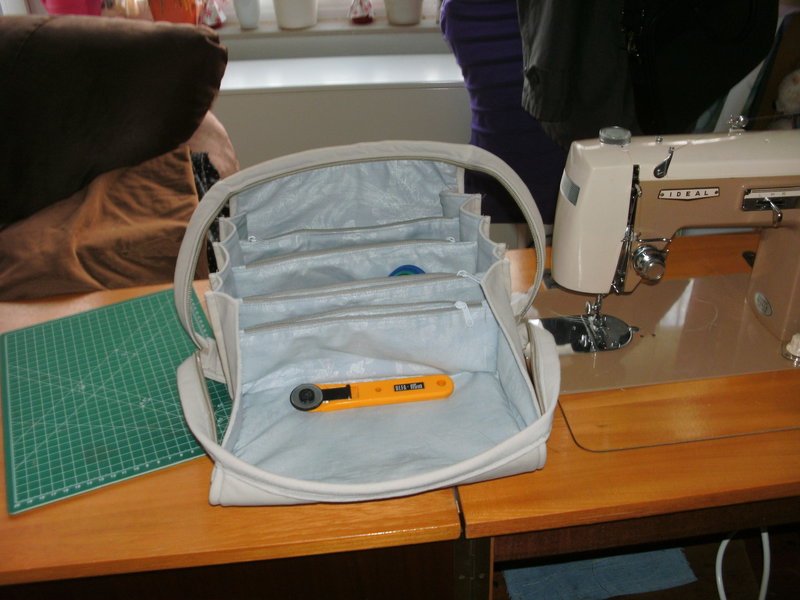

Das ist mir heute von der Maschine gehüpft

Ohne Probleme hat sie alles genäht (Polsterstoff bis zu 4 lagen), ich bin von der alten Dame überrascht hätte ich ihr nicht zugetraut.

[ju_wien]

die tasche ist ja genial - besonders der verschluss, der gleichzeitig henkel ist. hast du die selbst erfunden oder gibt es dafür eine anleitung oder quelle?

[libu]

Die Tasche habe ich hier im Forum gesehen (Grillenhirn und nalpon).

Bei Google nach der Tasche gesucht, öfter das Video angesehen.

Das Schnittmuster habe ich nicht gekauft, sondern in Corel erstellt so wie Ich es mir dachte wie die Tasche aussehen müsste.

Schnittmuster kaufen wäre schneller gewesen. Aber ich kann überhaupt kein Englisch.

[Grillenhirn]

Die Tasche habe ich hier im Forum gesehen (Grillenhirn und nalpon).

Bei Google nach der Tasche gesucht, öfter das Video angesehen.

Das Schnittmuster habe ich nicht gekauft, sondern in Corel erstellt so wie Ich es mir dachte wie die Tasche aussehen müsste.

Schnittmuster kaufen wäre schneller gewesen. Aber ich kann überhaupt kein Englisch.





Schön hast Du sie genäht!



Die Tasche heißt Bionic Gear Bag.

Ich denke wirklich auch, dass man sie nach 2-3x Video-Anschauen sich selber nähen kann. Das Prinzip muss ja stimmen, nicht 1 zu 1 die Grössse zum Original! Beim Kauf bekommt man eh nur den Schnitt für das Seitenteil. Alles andere muss man sich nach Maßangabe zuschneiden. Der Rest ist Anleitung.

[ju_wien]

danke! danach lässt sich googeln (hab sie schon gefunden). und ja: es geht nur ums prinzip, wie die teile zusammengesetzt und der reißverschluss montiert werden muss. die größe bestimmt sich danach, was reinkommen soll.
