4-poliger Entstörkondensator gesucht

[gritznerfan]

Ich richte derzeit eine Gritzner FZ Automatik aus den 50ern her. Genauer vorstellen werde ich die Maschine später.

Den Entstörkondensator will ich vorsorglich ersetzen, habe aber nichts Passendes gefunden. Auf dem Teil steht:

Type 6550 Ry/1 "d" 25000pF + 5000pF + 2500pF (b) 250V 90°C. Abmessungen etwa Durchm. 8mm x 30 mm. 4 Kabel gehen weg (rot, gelb, blau und schwarz).

Weiß (oder hat) mir jemand etwas Kompatibles?

Gruß Dieter

[gritznerfan]

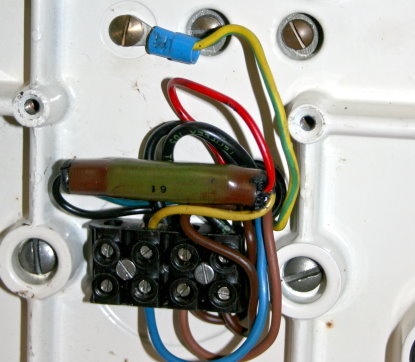

Habe hier noch ein Foto von dem Ding und das Schaltbild, das aufgedruckt ist.

Dieter

[Ramses298]

Hallo Dieter!





Ich finde es schon richtig witzig, wie sehr die Probleme hier im Forum den meinen zeitlich gleichen!

Ich habe gestern eine Nähmaschine erhalten. Beim Probelauf ist mir gleich ein Anlasser um die Ohren geflogen.

Mit überbrücktem Anlasser knallte es ebenfalls recht heftig.

Motorentstörkondensator kaputt!



Obwohl meiner relativ gängige Werte hat, war die Ersatzteilsuche nicht ganz einfach.



Wofür ist Dein Kondensator? Motor? Anlasser? ...?



Wenn Du überhaupt auf dem "freien Markt" ein passendes Bauteil (mit Deinen DREI Kondensatoren) findest, dann könnte es richtig teuer werden.

Entstörkondensatoren kosten durchaus einmal 50 Euro aufwärts!

Die praktikabelste Lösung ist der Nachbau.

Ich habe meinen Kondensator zunächst auch zusammengelötet (2x 2500 pF + 0,05 µF).

Der Vorteil ist der wesentlich günstigere Preis und man kann robustere Kondensatoren verwenden - sofern der Platz vorhanden ist.





Alles Gute!



Ramses298.

[gritznerfan]

Wofür ist Dein Kondensator? Motor? Anlasser? ...?



Der steckt unter der Grundplatte und gehört zum Motor.

Dieter

[Ramses298]

Hallo Dieter!





Der steckt unter der Grundplatte und gehört zum Motor.

Dieter

Dann ist ja genug Platz für eine "Luxuslösung"!

Entstörkondensatoren werden allerdings meist so nah wie möglich an die Quelle der Störung verbaut.





Alles Gute!



Ramses298.

[josef]



jungs, wenn ihr da einzelne kondensatoren zusammenlötet MUSS unbedingt ein kästchen drumrum



gruß josef

[Ramses298]

... oder ein Schrumpfschlauch, wenn das ganze ohnehin berührungssicher verbaut ist...
