Husqvarna 2000 Mod. 6440 Motor anschließen

[jambo45]

Moin zusammen,

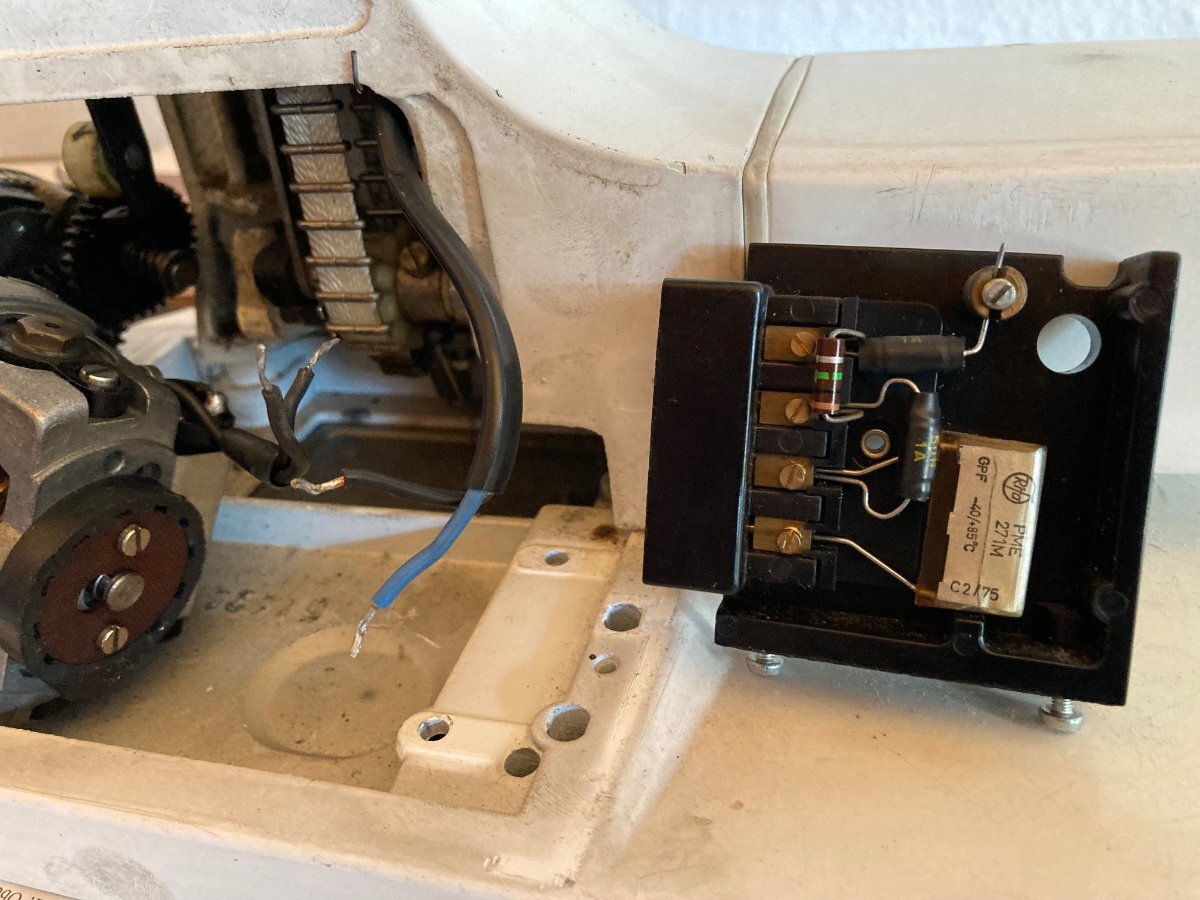

habe o.g. Nähmaschine von meiner Mutter geerbt und länger nicht benutzt. Bei erneutem Gebrauch saß die Maschine fest, ließ sich kaum von Hand drehen. Habe die Rückwand abgebaut und Motor und Getriebe ausgebaut, um die obere und untere Welle mit Öl einzusprühen. Maschine ist wieder gängig, habe aber vergessen, wie der Motor angeklemmt war. Kann mir jemand helfen?

[det]

Hallo,

der Motor gehört normalerweise an die beiden Kontakte mit dem Kondensator, also 3 und 4.

Einer dieser beiden Kontakte geht dann zum Anlasser, der andere teilt sich den Kontakt mit dem Nählicht.



Miss mal bitte den Stecker vom Anlasser aus: Da müsste eine Phase, ein Nullleiter, ein geregelter Leiter und eine Schutzerde sein.



Gruß

Detlef



[jambo45]

Vielen Dank erst mal Detlef. Für den Laien: Der Anlasser ist das Fußpedal?

[jambo45]

Moin Detlef, habe das Problem gelöst.  Habe doch noch ein Foto in meinem unübersichtlichen Handy gefunden, wo die Anschlüsse abgebildet sind. Es war nicht ganz so, wie du sagst. Der Plus geht auf die obere einzelne runde Klemme. Dort wird auch der Plus zum Motor und das Nählicht angeschlossen. Nulleiter ist die ganz untere der vier Klemmen in der Reihe. Hier wird der zweite Pol vom Motor angeschlossen. Der Blaue Leiter (verm. Null vom Nählicht) gehört an die zweitunterste Klemme.  Maschine schnurrt wieder einwandfrei.

Danke nochmal für die Hilfe.

Gruß

Jan
