Pfaff Tipmatic 1047 ,der Nadelhalter lässt die Nadel nicht hinein

[nivkm]

Hallo,

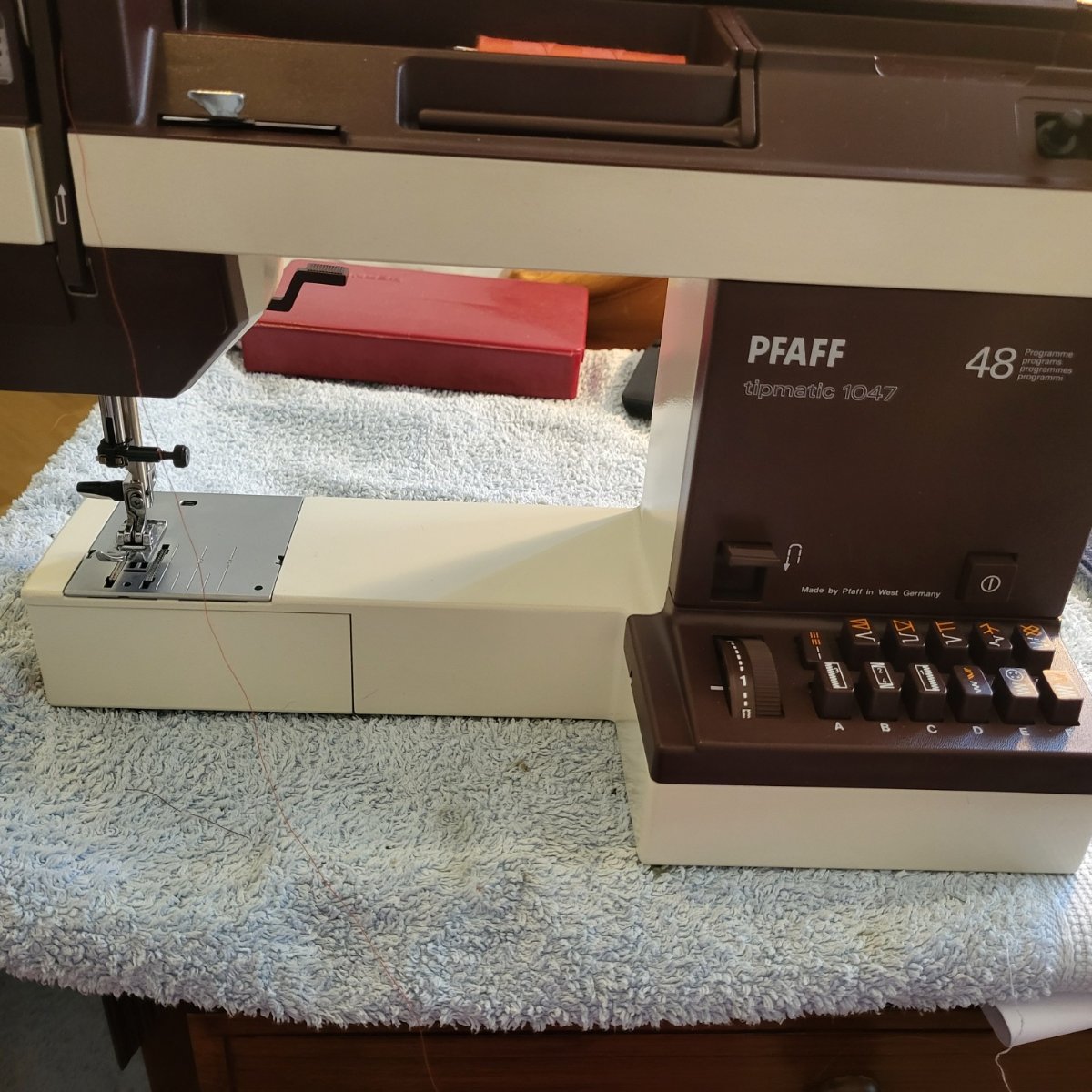

Mein Pfaff 1047
Die Frau, von der ich es gekauft habe, wurde lange Zeit nicht benutzt, möglicherweise mehr als 10 Jahre im Keller, da es zu einem Familienbeschluss gehörte
  Ich habe den Schlingenhub angepasst (nachdem ich Beiträge im Forum gelesen habe) und das Servicehandbuch.
Öl in den Greifer tropfen und leicht auf die Nadelstange tropfen
es läuft gut und die Stiche sind recht ausgewogen,

Aber heute wurde der Nadelhalter fest, als ich eine Nadel einführte und herausnahm, um den Schlingenhub richtig einzustellen, und jetzt lässt der Halter die Nadel nicht hinein.
Langsam wurde es schwierig und dann leider nicht mehr,
Ich habe etwas Öl aufgetragen, aber es hat nicht geholfen.

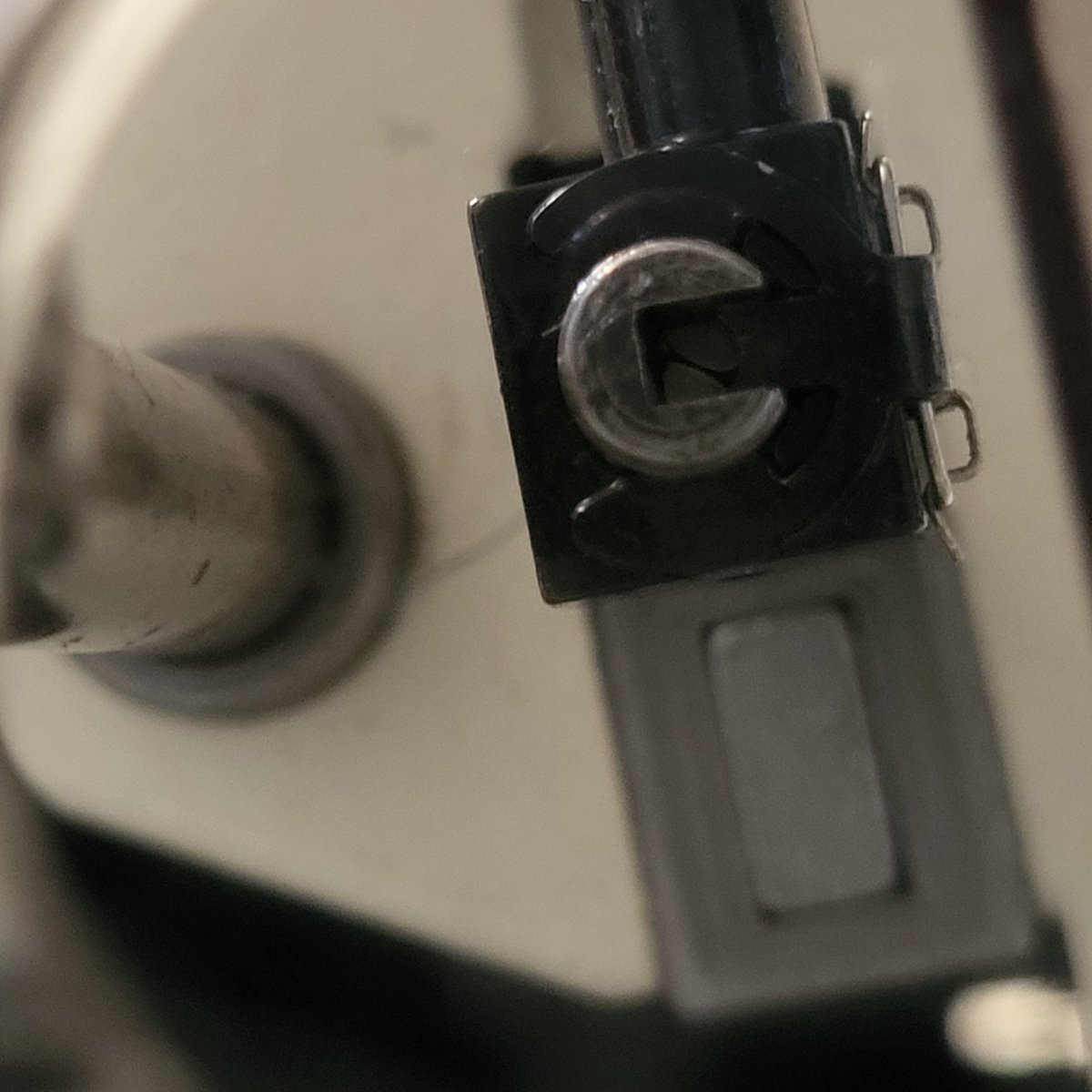

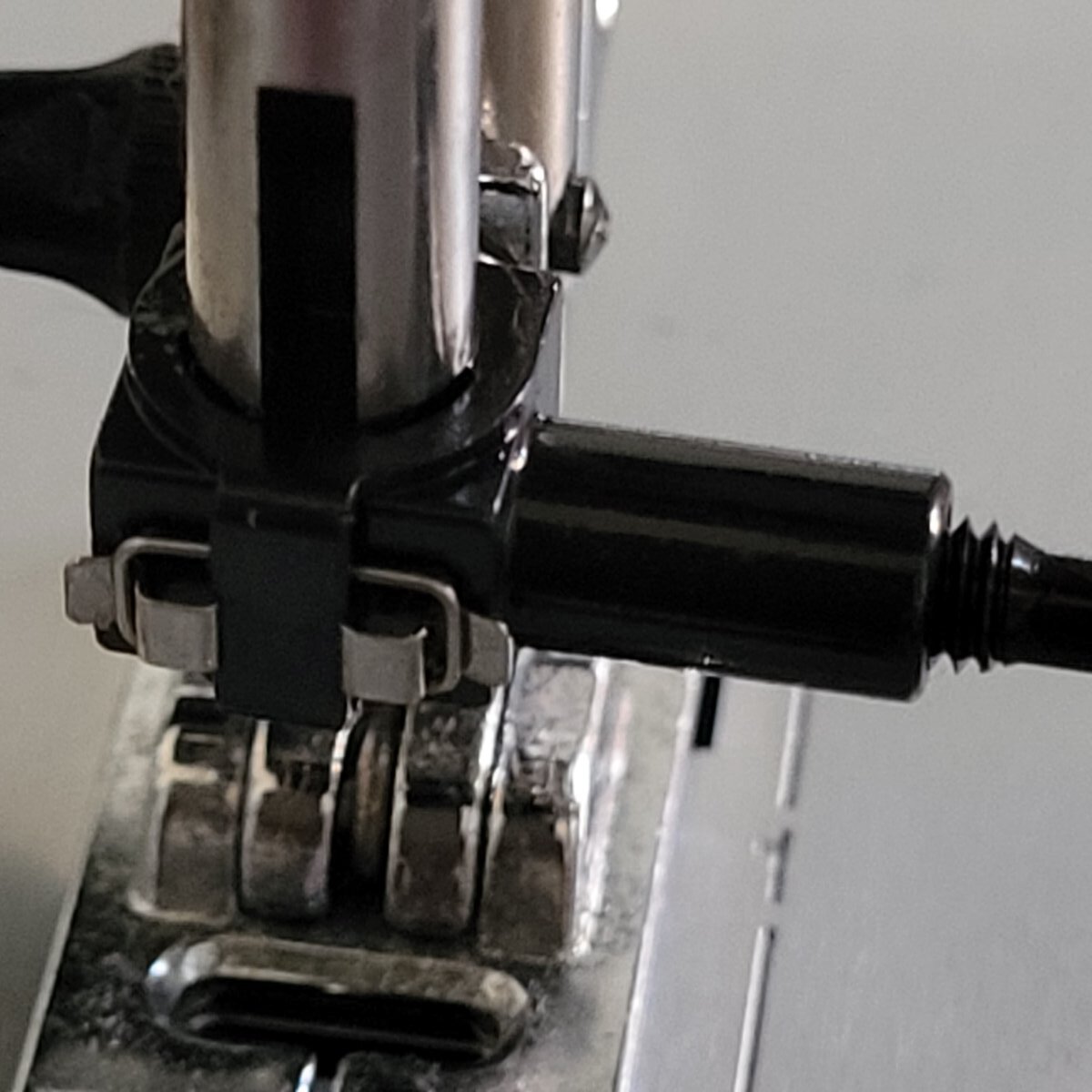

Die Befestigungsschraube des Nadelhalters funktioniert einwandfrei (sie lässt sich hinein- und herausdrehen), aber wie Sie auf einem Foto sehen können, das mit einem Spiegel von unten aufgenommen wurde, sind die Backen im Inneren geschlossen?
Hilfe?

Danke,
Nick

[nivkm]

Mein Pfaff 1047

Ich konnte den Halter und den Sicherungsring entfernen

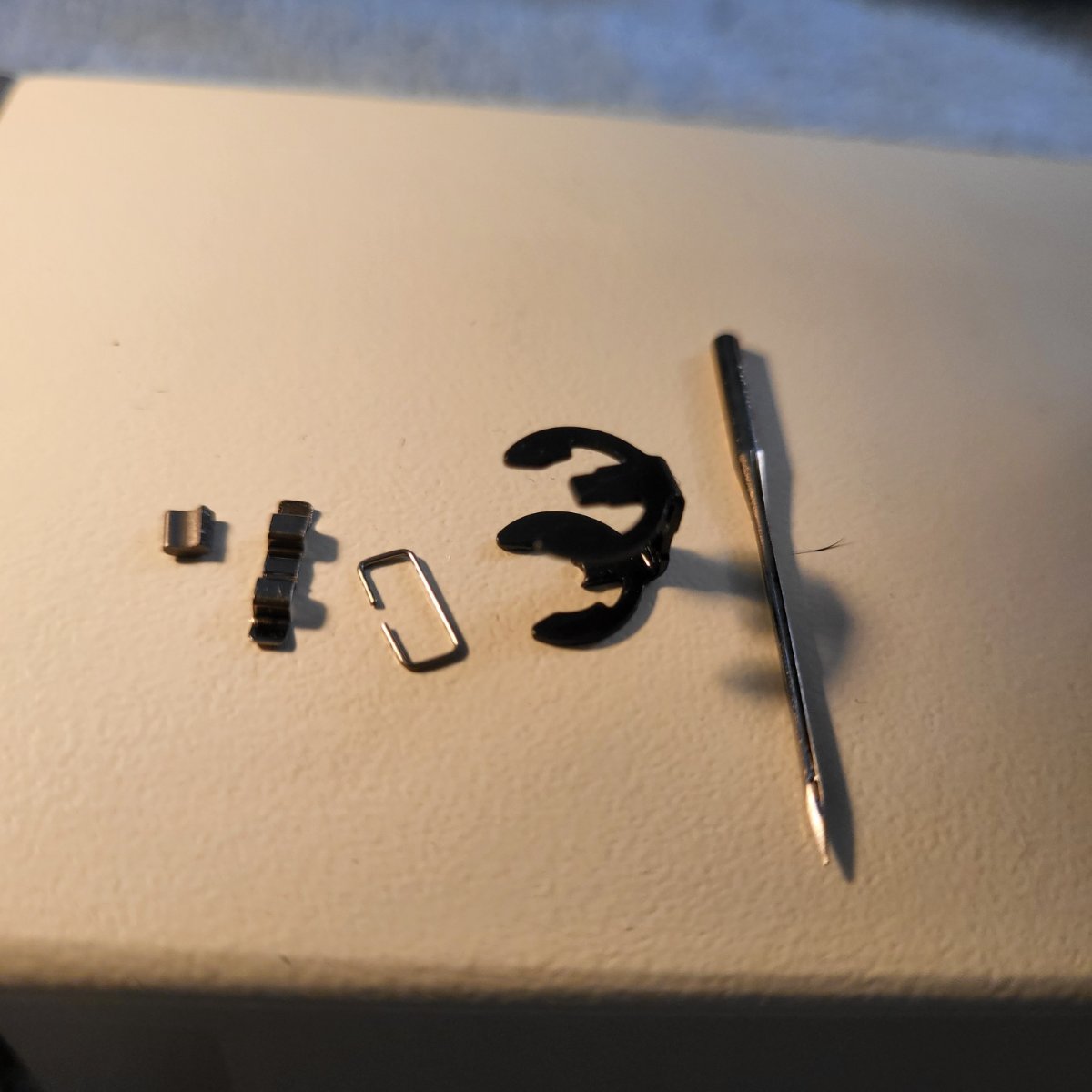

die teile sind gezeigt,

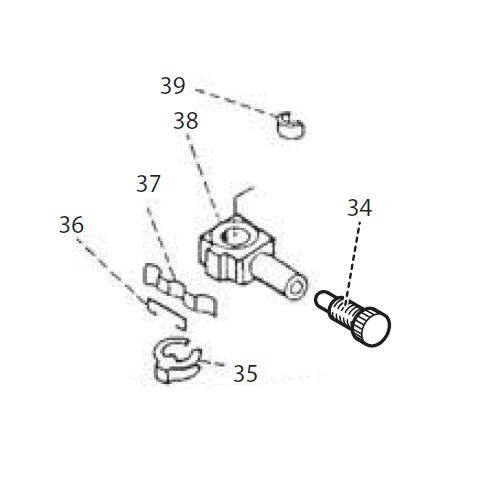

Ich sehe nur eine der Metallbacken (auf dem Foto mit Teilen auf der linken Seite zu sehen) ... vielleicht ist irgendwo noch eine andere heruntergefallen, das Diagramm zeigt sie nicht?

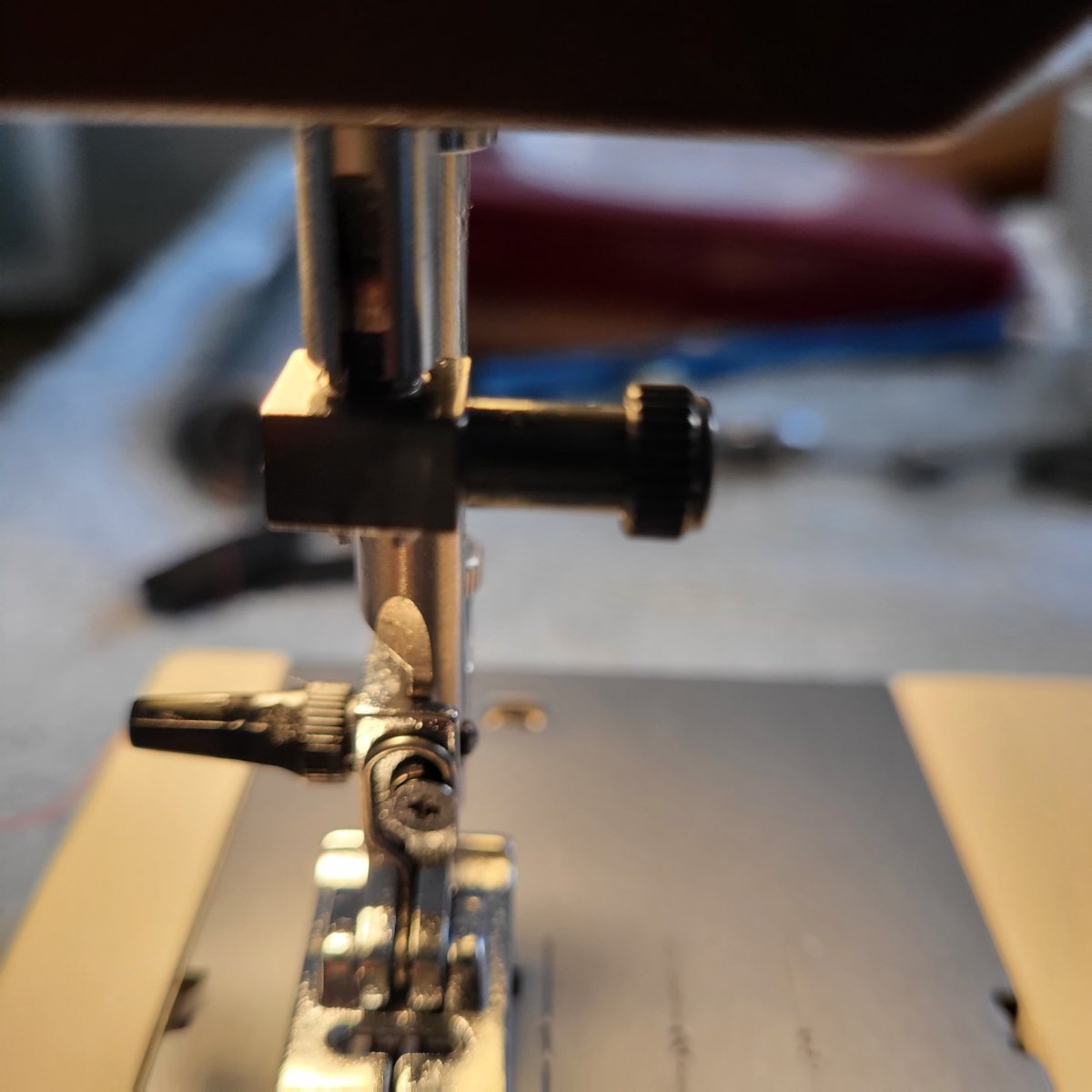

Ich habe den Halter wie abgebildet wieder angebracht, ohne die Teile



hilfe?



[nivkm]

Ok jetzt ich habe 2x Metallbacken  ( habe gefunden)!

Lg Nick

[nivkm]

Ok, jetzt habe ich 2x Metallbacken  #39 gefunden!

Wie installiere ich die 2x Metallbacken #39 richtig in Nr. 38?
Schritt für Schritt bitte?
Es wäre schön, den Abstand in mm von der Unterseite von #. 38 bis zur Unterseite einer 80er-Nadel zu kennen (um zu überprüfen, ob ich am Ende alles richtig gemacht habe)



LG Nick

[josef]





besser wäre gewesen, du hättest nur mit eine alten Nadel von unten in den Nadelhalter gestochert anstatt zu zerlegen



das obere Ende von Nr. 35 ist der Anschlag für die Nadel



die Teile 36 und 37 sind die Fadenführung

[elbia]

Ein Beitrag wurde ausgelagert, wegen der Suchanfrage und der Händlernennung, die nur in den Kleinanzeigen erlaubt sind :

https://www.hobbyschneiderin24.net/forums/topic/192133-ersatzteil-pfaff-tipmatic-1047/#comment-2744476





[elbia]

Auch dieser Beitrag wurde in die Kleinanzeigen ausgelagert.



Falls es nicht verstanden wurde, schreibe ich es gerne nochmal. Fragen nach wer hat, wer verkauft und Händlernennung oder Händlerlinks sind hier im Forum nur in den Kleinanzeigen erlaubt.



[nivkm]

Hallo Josef,
Danke,

Ich habe schon oft eine Nadel gestochen, selbst die Spitze ist nicht reingegangen,
Wenn es früher schwierig wurde, ging die Nadel ein- oder zweimal durch, aber es gab immer Reibung und es war nicht einfach. Später hörte es auf

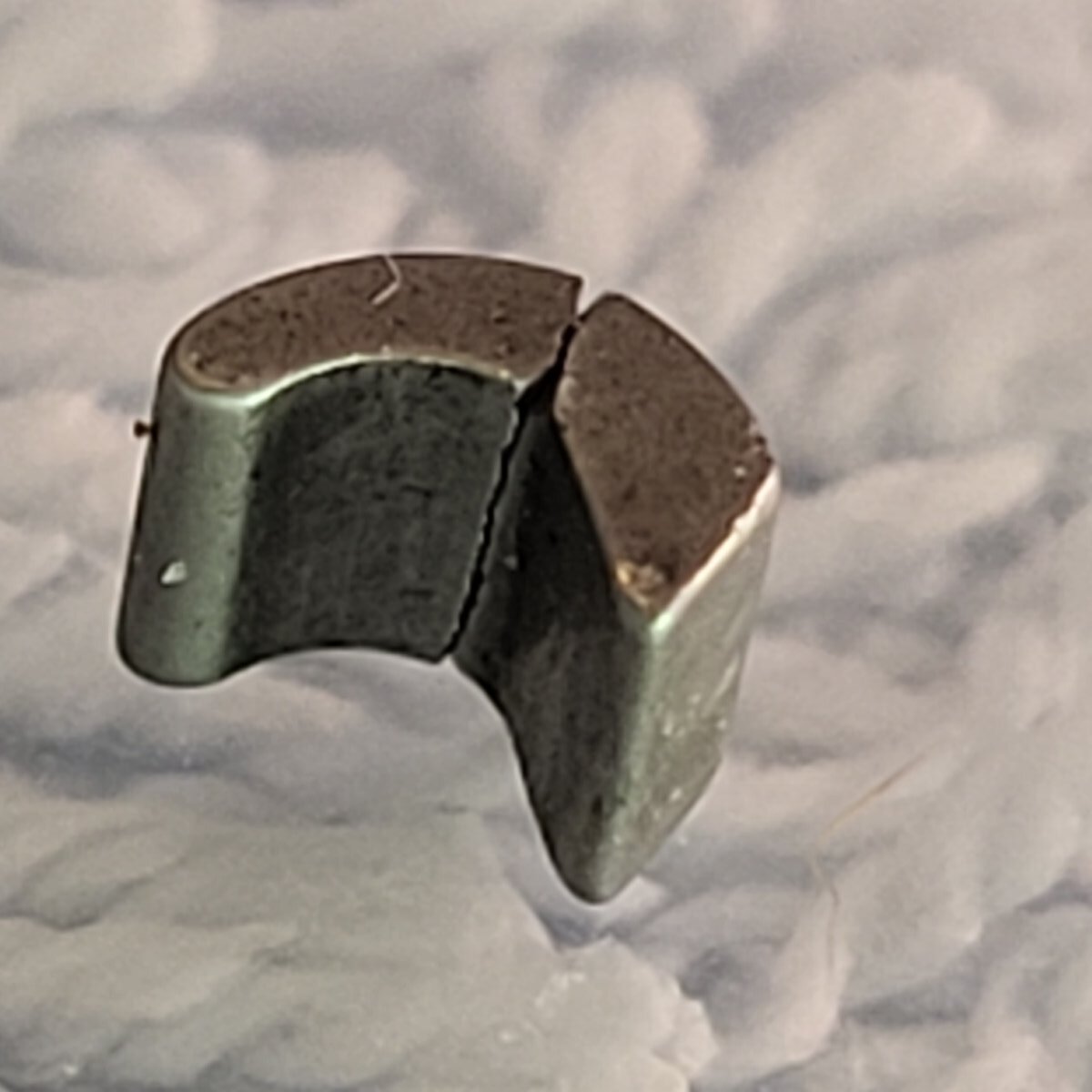

Wenn ich mir die Teile ansehe, sehe ich, dass mein Teil 38 (Druckstück) in zwei Teile zerbrochen ist (siehe Foto meines Teils), es sollte ein Donut sein, deshalb wurde die Öffnung vor der Demontage blockiert.

Ich könnte eine neue Pfaff Tipmatic Nadelstange + Nadelhalter kaufen, sieht genauso aus, aber 1047 wurde in den Anträgen nicht erwähnt. Ich fragte
      Wenn es zu einem 1047 passen würde
Es werden auch Pfaff-Druckstücke verkauft, aber ich muss bestätigen, ob sie zu einer alten Tipmatic passen

       und dann vielleicht die Nadelstange oder das Druckstück vom Fachmann austauschen lassen?

lg Nick





[nivkm]

Hallo, heute wurde #39 erneuert (eine Werkstatt in der Nähe hatte das kleine Teil druckstück), er hat es in 10 Minuten ausgetauscht,

Danke, die Nahma funktioniert
