Veritas 8014/29 Oberfadenregulierung

[xdeep]

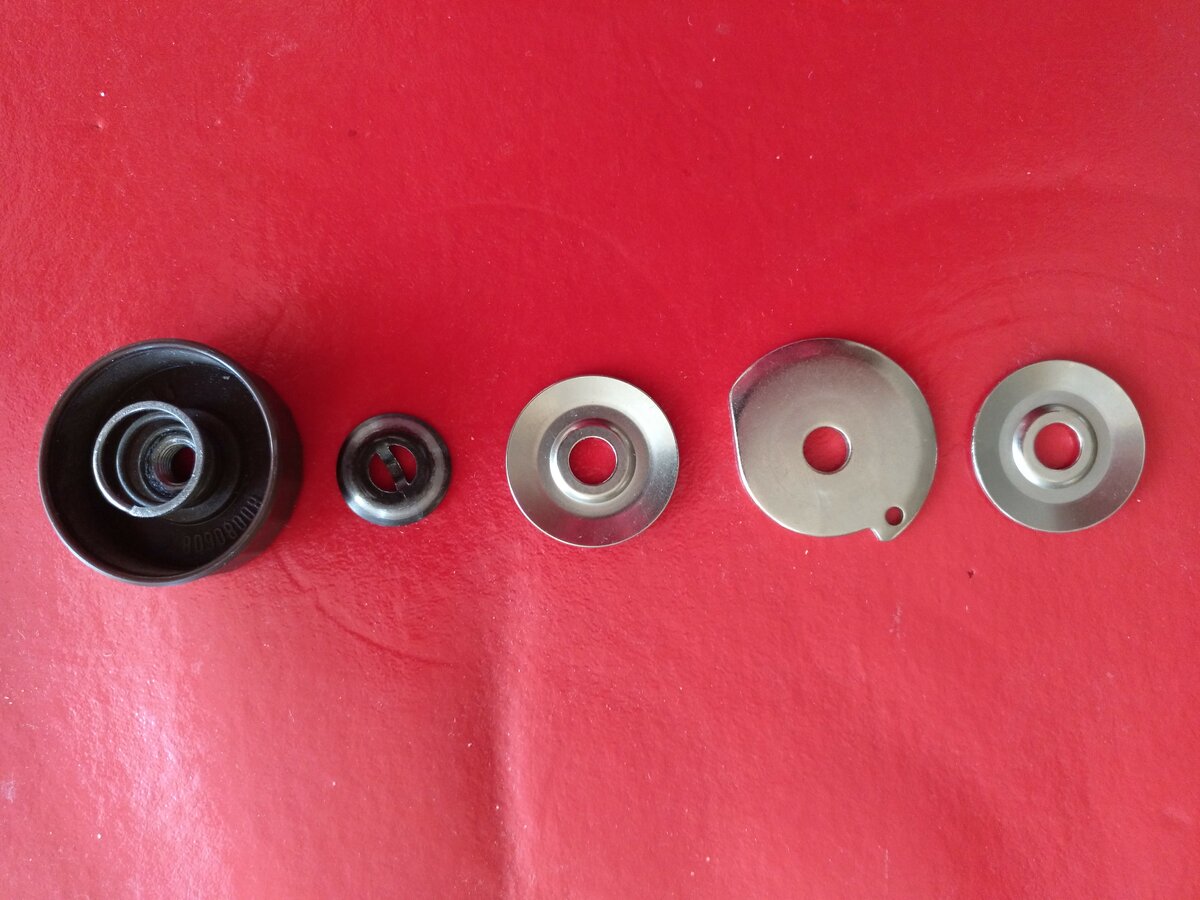

Ich habe gerade ein Problem mit dem Oberfadenspannungsregler bei der Veritas 8014/29. So wie die Teile auf dem Bild liegen, kam sie damals aus der Wartung. Der Aufbau scheint ja von Maschine zu Maschine immer ein wenig anders zu sein, siehe Video hier: https://www.youtube.com/watch?v=Hp9F0P7ltBY

Auf dem Video sind die beiden gewölbten Scheiben  (auf dem Bild von links aus, Scheibe 3 und 5) so angebracht, dass es logisch auch Sinn macht.

Ich hoffe ihr könnt mir weiterhelfen, wie diese Scheiben richtig angeordnet aufgesetzt werden.

[Ramses298]

Hallo Forum!





Die Reihenfolge ist schon korrekt.

Es handelt sich um die Fandenspannung ohne Skala, richtig?



Das Bild sollte alles aussagen!



Alles Gute!



Ramses298.

[xdeep]

Vielen Dank, die Zeichnung hat bestens geholfen.

[Ramses298]

Das freut mich!
