Gritzner VZ B - fehlende Spulen-Kapsel, CB-Greifer

[Naeh_Newbie]

Hallo zusammen,



... jetzt eigenes Thema ...

Hatte schon kurz mein Problem HIER geschildert.



Bilder hatte ich HIER auch schon gepostet.



UND: det hat mir HIER die Teile benannt ... evtl. bekommt man sie wieder "heile"



MEIN PROBLEM:

GRITZNER VZ B erstanden !

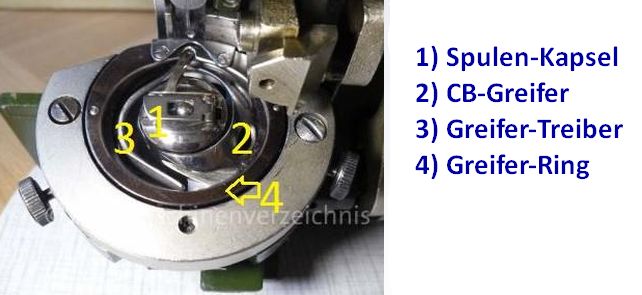

Aber (siehe BILD-1):

1) Spulenkapsel . fehlt

2) CB-Greifer . . . fehlt

3) Greifer-Treiber . . fehlt nicht, ist ja fest an der Maschine dran

4) Greifer-Ring . . fehlt

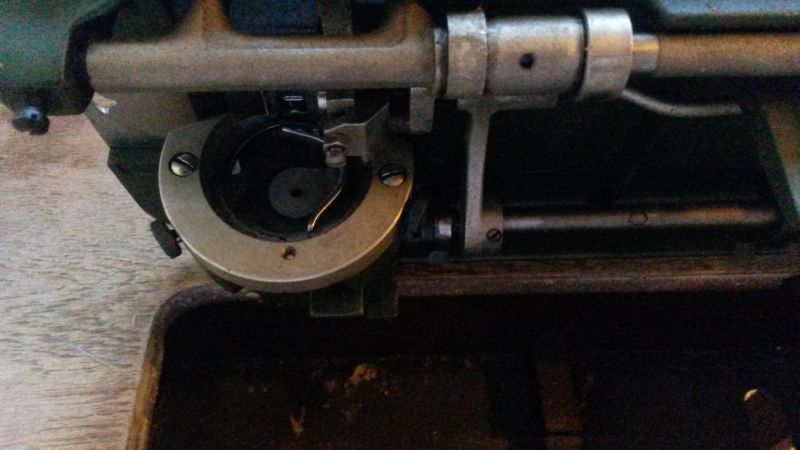

BILD-2 . . . IST-Zustand meiner Maschine, also SEHR LEER, wo ein CB-Greifer sein soll !



@det : DANKE für die aufmunternden Worte



Also wenn det mir mit 1) und 2) "aushelfen" könnte, dann muß ich sagen

4) ist für mich -denke mal - machbar, da es ja nur ein Ring ist

Sowas bekomme ich schon aus ALU oder Messing hin (CNC-Fräse) !





FEHLT da nich innen drin auch noch ein STIFT ?

... auf den die 1) Spulenkapsel gesetzt wird ?



Gruss Michael



PS: ... sorry kenn mich nicht so aus mit den Maschinchen ...

Bearbeitet 1. Oktober 2016 von Naeh_Newbie

[det]

Also wenn det mir mit 1) und 2) "aushelfen" könnte, dann muß ich sagen

4) ist für mich -denke mal - machbar, da es ja nur ein Ring ist

Sowas bekomme ich schon aus ALU oder Messing hin (CNC-Fräse) !

Wenn du das Teil mit der CNC-Fräse hinbekommst, hätte ich noch einen Spezialauftrag für dich, so im Tausch gegen 1) + 2)

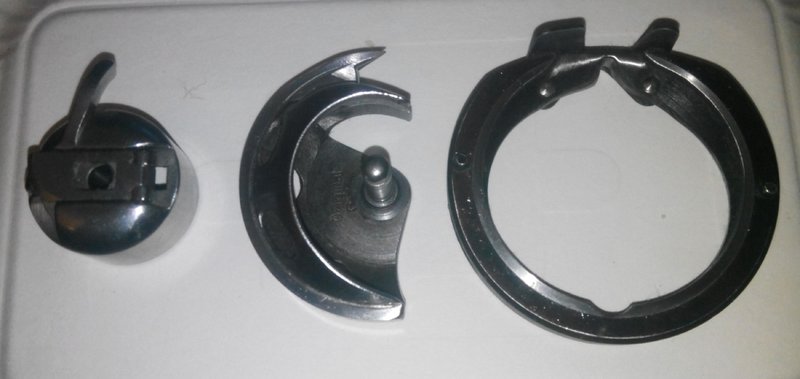

Auf dem Bild von links 1), 2) und 4), also Spulenkapsel, CB-Greifer, Greiferring:

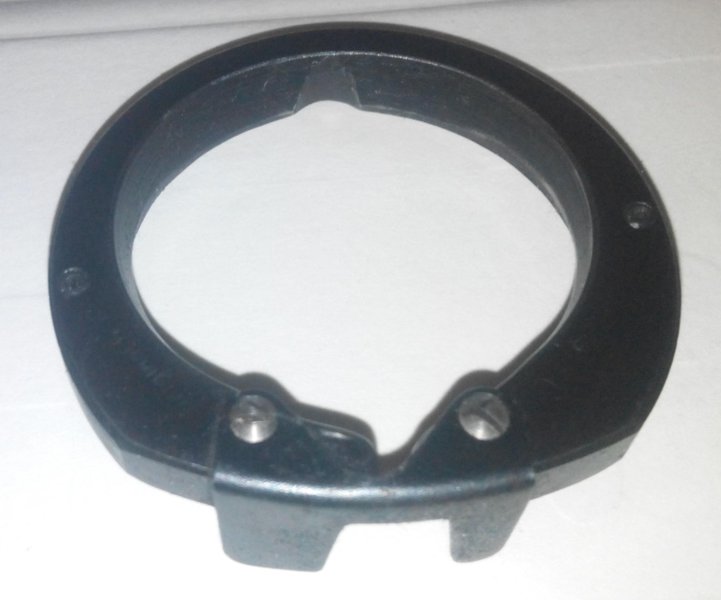

und daneben der Greiferring aus anderer Perspektive.

FEHLT da nich innen drin auch noch ein STIFT ?

... auf den die 1) Spulenkapsel gesetzt wird ?

Der Stift ist Teil des CB-Greifers.



Gruß

Detlef

[Naeh_Newbie]

Hallo Det,



DANKE für die Top-Fotos.



Ja das mit dem 4) Ring könnte ich hinbekommen.

Aber ich bräuchte die genauen Abmessungen.



Das Beste wäre natürlich ein "Muster".



Klar, wenn ich Dir was mit meiner CNC machen kann, gern.

Ich kann allerdings nicht alles --- nur 2,5 D fräsen. (nicht 3 dimensional).



Wenn Du mir sagst, was Du brauchst, dann kann ich schauen, was ich machen

kann.



Gruss

Michael

[Naeh_Newbie]

Hab grad ein wenig nachgedacht...



Wenn Deine 4) bei mir auch passen würde, dann könnte man

auch die oberen 2 Schrauben lösen und nur den Ring auf

Pergament-Papier abpausen. --- Beide Seiten...



Das Pergament kann man prima einscannen und damit meine

CNC-Fräse füttern.

[det]

Ob das genau genug wird mit dem Abpausen?



Der Greifer muss in der Bahn ja sehr genau laufen.



Den Rest per PN...



Gruß

Detlef

[Naeh_Newbie]

Danke Det,



ja das stimmt mit dem "genau" -- genau ist das nicht, das muß dann

noch genau nachbearbeitet werden:

- nochmals vermessen und Zeichnung anpassen.

- ausdrucken und in Papier oder Pappe

- fräsen in FR4/Glasfaser-Material

- evtl. Zeichnung anpassen

- dann richtig fräsen



Wenn es metrisch ist, kommt man hoffentlich auf ein rundes Maß.



Ist nicht wenig Arbeit - die meisten Teile macht man 2 oder sogar 3 mal.

Könnte aber was werden.

[Naeh_Newbie]

Ach so ja:



Ich kann noch nicht auf PM`s antworten !

Hab es schon 2x versucht, aber ...

man muß hier erst 50x Beiträge haben :-(





@Det: super Angebot !

Sollten wir so machen, wenn das okay für Dich ist !

Eilt bei mir nicht ... und wenn ich so weitermache, kann ich auch bald PM beantworten !

Bearbeitet 2. Oktober 2016 von Naeh_Newbie

[josef]



leute hört mit der fummelei auf ...

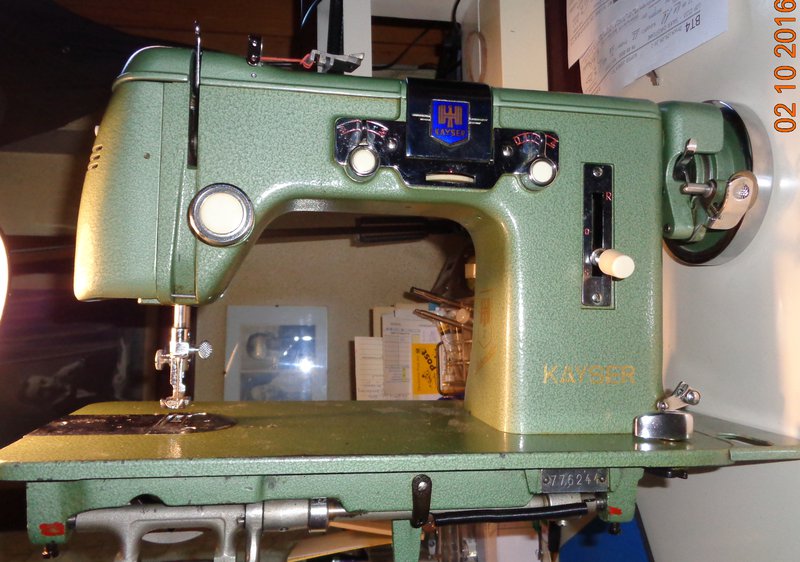

bei mir ist eine Kayser mit genau diesem greifer aufgetaucht

da ist der transporteurträger gebrochen

also wird die geschlachtet ...

[Klaus_Carina]

Hallo Josef



Ist das die zu den Gritznern GZ und VZ Automatik baugleiche Kayser? Dann würde ich mich gern für den Stichlagen Wahlhebel mit dem dahinter bewerben.

Bei meiner Automatik ließ sich da zunächst überhaupt nichts bewegen, nach WD40-Bad löste sich das, aber außer auf rechts stellen folgt die Nadelstange nicht dem Schalter



(Bei der GZ kann im Geradstich´modus die Stichlage links, mitte, rechts frei gewählt werden, wirkt auh bei ZZ)

[Naeh_Newbie]

Hey Leute,

ihr seid ja klasse drauf ... hätte ja nie gedacht, dass man hier so schnell Hilfe findet.



JA gern ! -- Wenn das meine Teile dabei sind - VOR ALLEM Pos. 4)



Ich komme aus MAINZ ... die Teile sind klein und verschicken ist sicher einfach -- Porto und kleine Beteiligung zahl ich natürlich gern !



IHR SEID WIRKLICH SPITZE HIER ! ... bin schon viel optimistischer nachdem zu Euch gefunden habe !



Gruß Michael :)

Bearbeitet 2. Oktober 2016 von Naeh_Newbie

[Naeh_Newbie]

@JOSEF: JA gern !

Wenn da meine Teile dabei sind - VOR ALLEM Pos. 4) ... gern auch 1) und 2)

[josef]

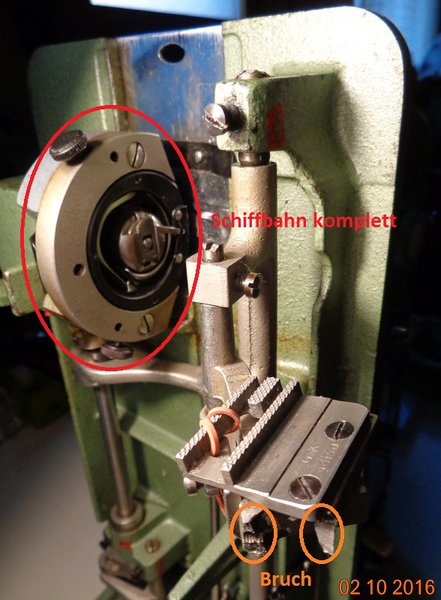

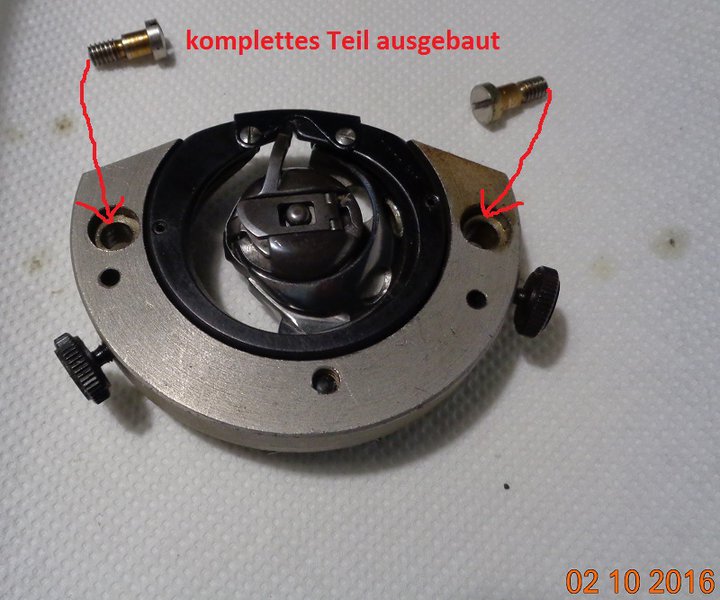

hier die foddos ...

[Naeh_Newbie]

Hallo zusammen,



DANKE erstmal an Euch alle für Infos, Knoff-Hoff und Fotos

und ganz besonders an



@ Detlef und @ Josef



... leider bin ich noch nicht wirklich weiter gekommen

... die Zeit rennt und man hat nicht immer so die Zeit, wie man will !



Bin aber seit ich hier bin -noch- zuversichtlich, dass meine

GRITZNER VZ B ... dank Euch wieder laufen lernt :)



Gruss Michael

[Naeh_Newbie]

Hallo zusammen,



ich hab jetzt wieder mal ein Problem:

leider, leider fehlt bei meiner . . .

GRITZNER VZ B

die Schraube der Nadelhalterung.



Weiß jemand was das für ein Gewinde ist ...oder...

Wo man eine Ersatz-Schraube herbekommen kann ?



Gruß

Michael
