Untertransport bei der Dürkopp 219-115 103 einstellen

[AnnJabusch]

Hallo Fachleute,



ich habe seit einiger Zeit die Dürkopp 219-115 103, habe sie aber bisher noch nicht sooo oft genutzt. Das wollte ich jetzt ändern.

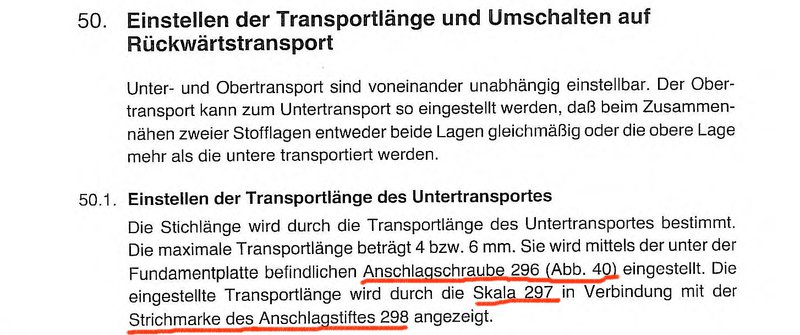

Eigentlich tut die Maschine ja, was ich will. Nur eins kriege ich nicht ganz hin: Die Stichlänge bekomme ich nicht länger als 4 mm eingestellt. Dabei sagt die Bedienungsanleitung, dass auch 6 mm möglich sind.

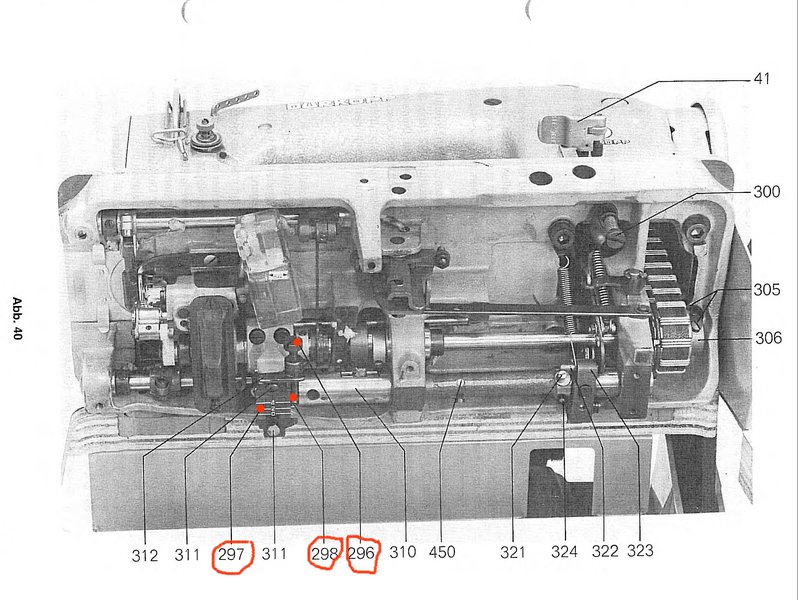

Abgesehen, dass oben an der Skala 297 bei mir die Schraube fehlt, sehe ich nicht, welche Funktion die Stellschraube 296 hat. Mechanisch bewirkt die nichts! Allerdings habe ich eine Spiralfeder entdeckt, die mittig in einer Welle (Kulissenwelle?) steckt und mit einem Ärmchen auf die Skala zeigt. Aber was spannt die Feder? Wodurch wird sie gehalten?



Hätte jemand vielleicht eine etwas genauere Zeichnung oder Bild, damit ich sehen kann, wie das aussehen muss?



Wer weiß Hilfe, bevor ich noch irr werde!



Schöne Grüße

Astrid

Bearbeitet 3. Februar 2016 von AnnJabusch

[Frogsewer]

Bitte die Bilder hier im Forum als Anhang (Heftklammer) hochladen.

[AnnJabusch]

Och Menno, wo sind denn meine Bilder? Was mache ich falsch beim Bild einfügen?

[AnnJabusch]

Bitte die Bilder hier im Forum als Anhang (Heftklammer) hochladen.



Danke!

[AnnJabusch]

Kann niemand helfen? :-(

[Lehrling]

wo hast du Probleme beim Bilder hochladen?



Ich klicke die Büroklammer an, dann gehe ich auf durchsuchen, suche aus, klicke auf hochladen. Fenster schließen.wieder auf die Büroklammer klicken, den Bildlink anklicken, dann landet der im Text.



Klappt es so?



Damendrück

Lehrling

[AnnJabusch]

Ich verstehe jetzt gerade nicht. Siehst du meine Bilder nicht?

Ich habe sie doch ordnungsgemäß angehängt.



Schöne Grüße

Astrid

[det]

Also ich sehe die Bilder.



Gruß

[Frogsewer]

Die Bilder wurden nach unseren Fragen in den ersten Text editiert... dann wird das Thema jedoch nicht als "neuer Beitrag" angezeigt und wir haben es nicht mitbekommen.

[josef]

Ich verstehe jetzt gerade nicht. Siehst du meine Bilder nicht?

Ich habe sie doch ordnungsgemäß angehängt.



Schöne Grüße

Astrid





dieser Maschinentyp wird entweder mit 4 mm Stichlänge oder mit 6 mm Stichlänge ausgeliefert



willst du die Maschine umbauen ?

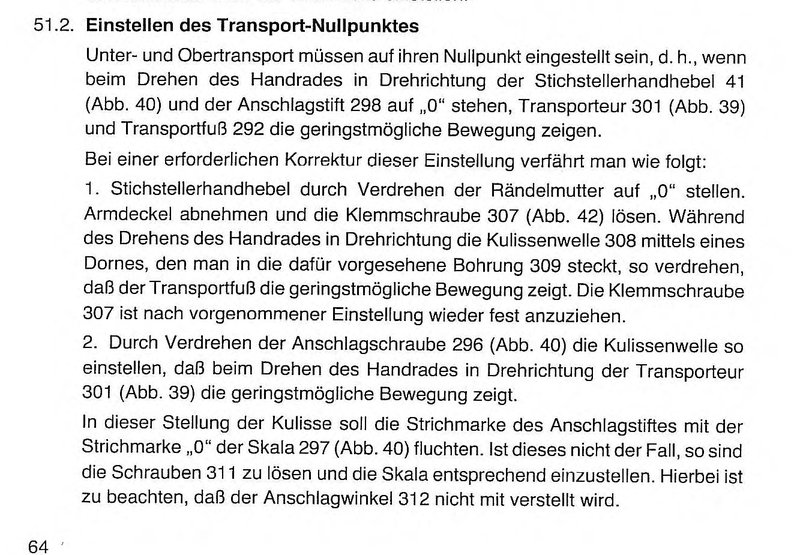

ansonsten hast du doch schon die Anleitung zum Einstellen hochgeladen

[AnnJabusch]



dieser Maschinentyp wird entweder mit 4 mm Stichlänge oder mit 6 mm Stichlänge ausgeliefert



Achsoooo! Das wusste ich nicht Ich dachte, die 6 mm sind eine zusätzliche Option, Einstellungssache eben.



Danke, dann brauche ich nicht weiter schlaflose Nächte zu haben.



Schönes WE

Astrid

Bearbeitet 13. Februar 2016 von AnnJabusch
vertippt

[freedom-of-passion]

Normalerweise hat diese Klasse 4mm Stichlänge als Standard.. nur mal so.

[AnnJabusch]

Normalerweise hat diese Klasse 4mm Stichlänge als Standard.. nur mal so.



Das hat mir niemand vorher gesagt
