Durchgebrannt? Was tun? Dorina 656 excellent

[DasbesteWort]

Hallo und guten Abend!



Ich habe heute eine gebrauchte ältere, jedoch sehr gepflegte "Dorina 656 excellent supernutzstich f" erstanden

und hatte sie beim Kauf auch schon kurz ausprobiert und war vom guten Zustand echt begeistert.

Zur ersten Inbetriebnahme dann zuhause war der Stecker schon eingesteckt und das Licht brannte.

Nach ein paar Minuten hörte ich es "brizzeln", ich weiß allerdings nicht, wo es brizzlte.

Ich zog gleich den Stecker aus der Maschine und es qualmte an der Maschine ein wenig heraus.

Nun bin ich total enttäuscht und habe Angst, es nochmal auszuprobieren.



Kann mir jemand einen hilfreichen Tip geben, was ich nun tun kann?

Ist die Maschine am Ende, ohne dass ich Zuhause einen einzigen Stich genäht habe?

Ist dies eventuell unkompliziert und einigermaßen bezahlbar zu reparieren?



Ich freue mich über jeden Tipp, der mir jetzt weiterhilft!



Herzlichen Dank

DasbesteWort

Bearbeitet 24. September 2015 von DasbesteWort

[laquelle]

Bei mir hat mal was gebrizzelt und gestunken, das war der Kondensator. Den zu reparieren kann man sich leisten. Aber Ferndiagnosen sind eh nix, nicht mal für einen Fachmann ... und ich bin nicht mal einer ...

[FreakyAngel]

Ich hatte das mal bei einer alten pfaff. War auch der Kondensator und für ein paar Euro repariert

[josef]

Hallo und guten Abend!



Ich habe heute eine gebrauchte ältere, jedoch sehr gepflegte "Dorina 656 excellent supernutzstich f" erstanden

und hatte sie beim Kauf auch schon kurz ausprobiert und war vom guten Zustand echt begeistert.

Zur ersten Inbetriebnahme dann zuhause war der Stecker schon eingesteckt und das Licht brannte.

Nach ein paar Minuten hörte ich es "brizzeln", ich weiß allerdings nicht, wo es brizzlte.

Ich zog gleich den Stecker aus der Maschine und es qualmte an der Maschine ein wenig heraus.

Nun bin ich total enttäuscht und habe Angst, es nochmal auszuprobieren.



Kann mir jemand einen hilfreichen Tip geben, was ich nun tun kann?

Ist die Maschine am Ende, ohne dass ich Zuhause einen einzigen Stich genäht habe?

Ist dies eventuell unkompliziert und einigermaßen bezahlbar zu reparieren?



Ich freue mich über jeden Tipp, der mir jetzt weiterhilft!



Herzlichen Dank

DasbesteWort



im Forum



wie hier bereits geschrieben : Verdacht auf defekten Kondensator



aber ohne Fotos sag ich nix



bitte bilder als anhang hochladen

[DasbesteWort]

Hallo,



habe gerade erst Eure Antworten gelesen, vielen Dank!



@ Josef: gerne stelle ich ein Foto rein. Was soll ich genau fotografieren? Danke.

[DasbesteWort]

@ Josef: PS

... nach diesem Brizzeln habe ich sie nochmal angesteckt und Licht und Motor gingen noch? Es war mir aber dann zu gefährlich, damit zu nähen.

[josef]



erst mal bilder von allen seiten



dann "schaumermal"

[DasbesteWort]

Guten Morgen,

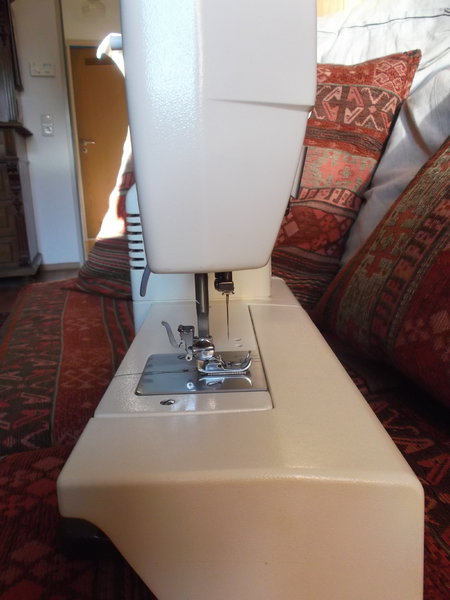

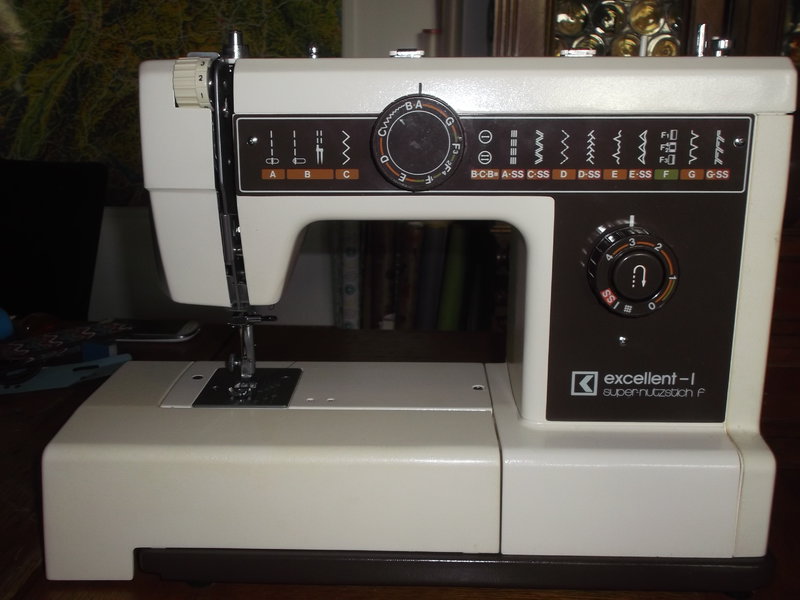

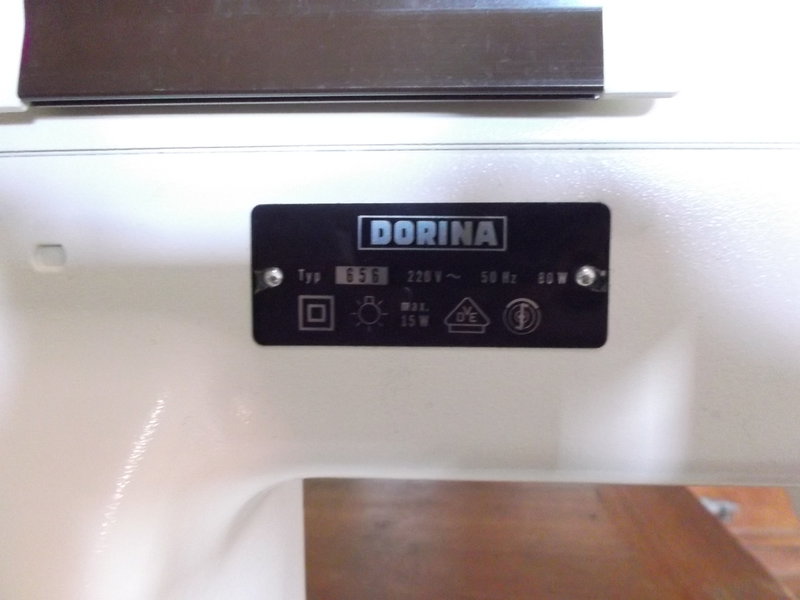

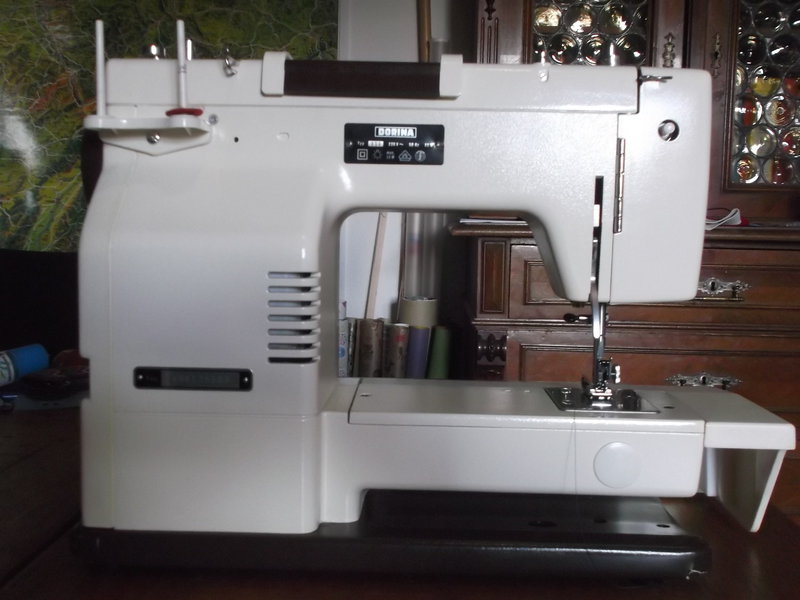

hier die Photos, danke fürs Anschauen

[josef]

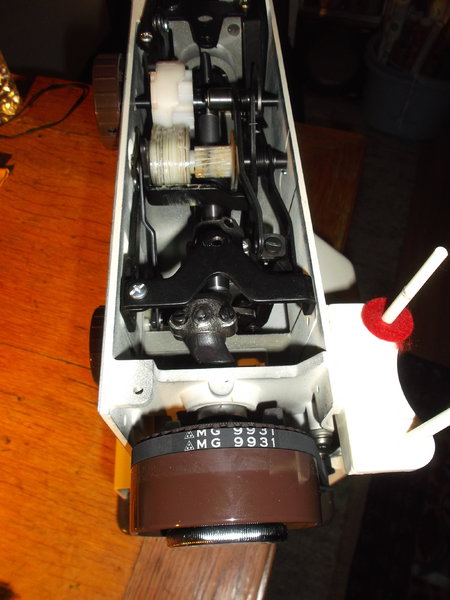

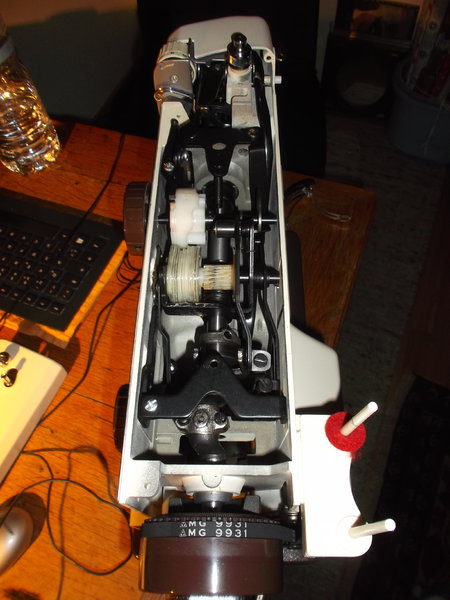

da steckt eine Janome unter der Haube



Deckel obendrauf abschrauben

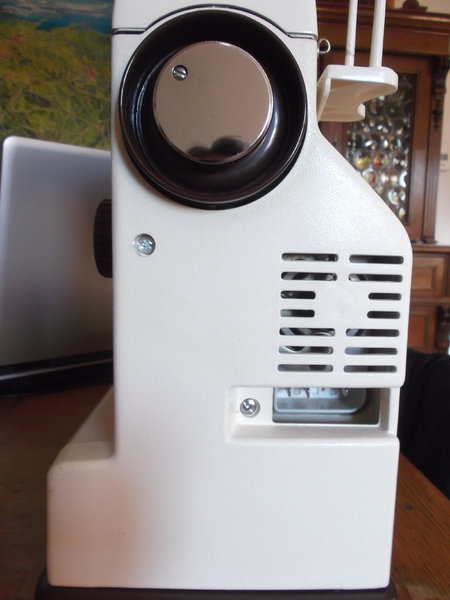

Deckel rechts unter dem Handrad abschrauben



dann bitte neues Foto von dieser Seite

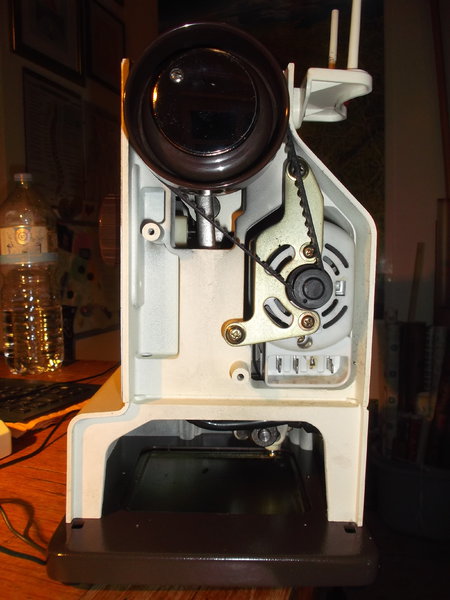

[DasbesteWort]

Ich hoffe, die Einstellungen passen

[josef]



beide schrauben rausdrehen

zahnriemen abnehmen

motor herausnehmen

(ich weiß nicht wie weit das geht, wegen des kabels)

[DasbesteWort]

Hallo Josef, jetzt wird's ja richtig spannend!

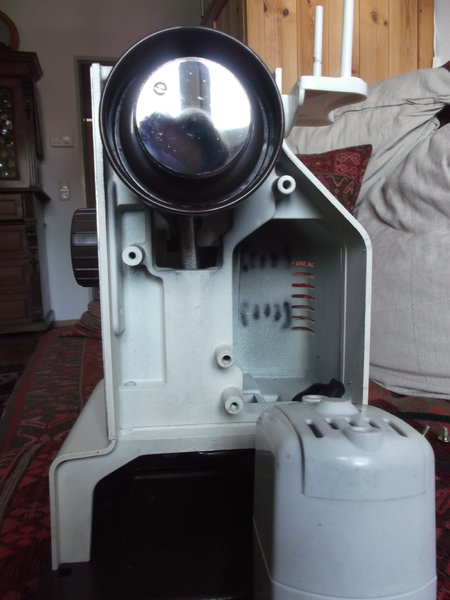

Im Gehäuse erkennt man ganz deutlich Schmauch Spuren!

[josef]



zeig den motor auch mal von der anderen seite / steckerseite



da müßte ein kleines kästchen sein, in dem der Kondensator steckt



das schwarze in der Maschine kann auch abrieb von den kohlen sein

[DasbesteWort]

ein Kästchen sehe ich nicht? Die beiden Schrauben öffnen?

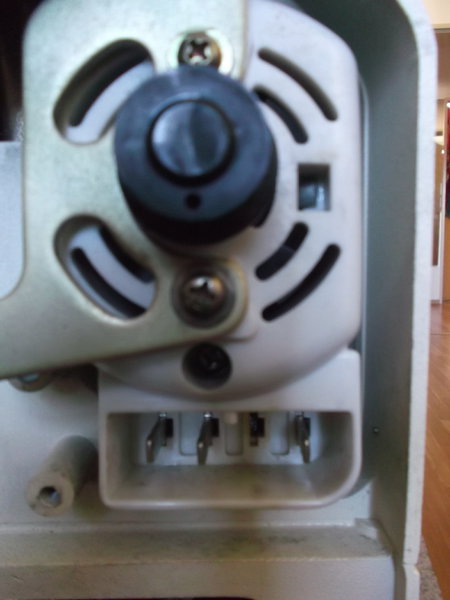

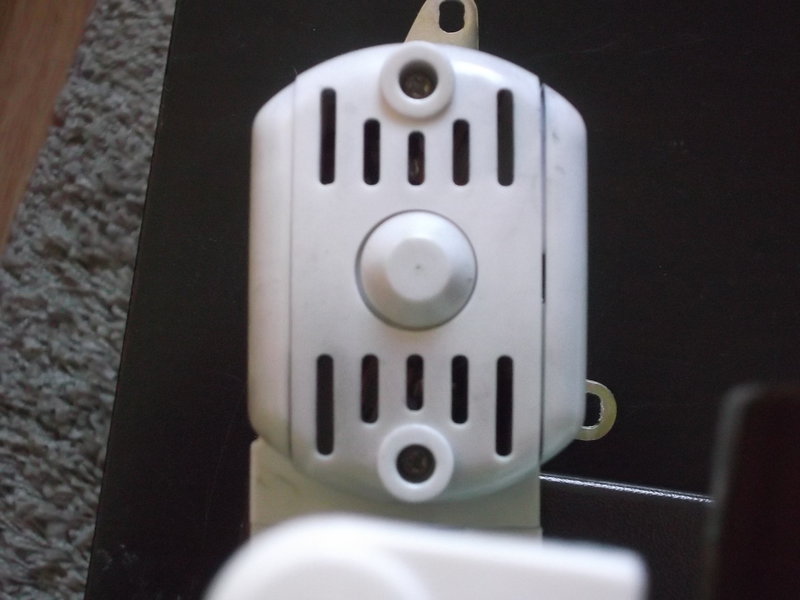

Hier ein Foto vom Motor von vorne und von hinten (danke)

[DasbesteWort]

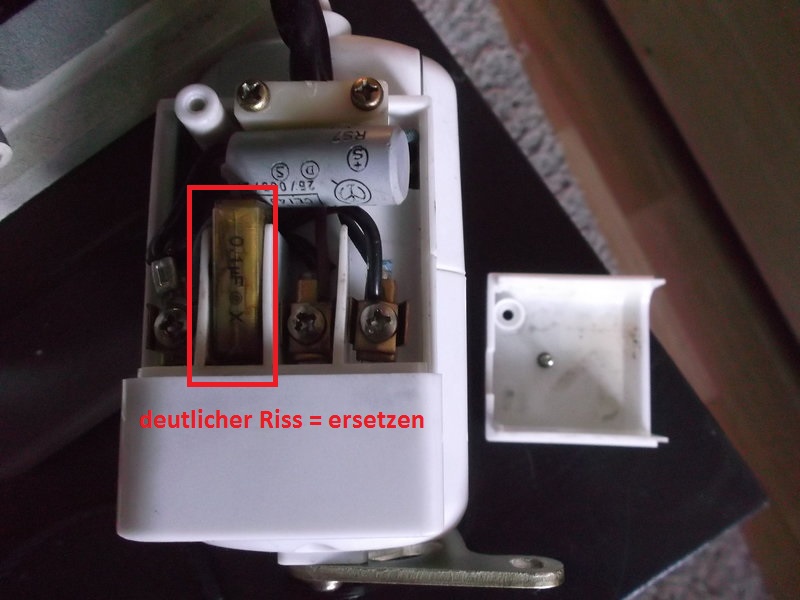

Jetzt habe ich das Kästchen gefunden - unten - und mal vorsichtig aufgeschraubt

[josef]



den Kondensator mit dem riss ersetzt du

den anderen prüfen

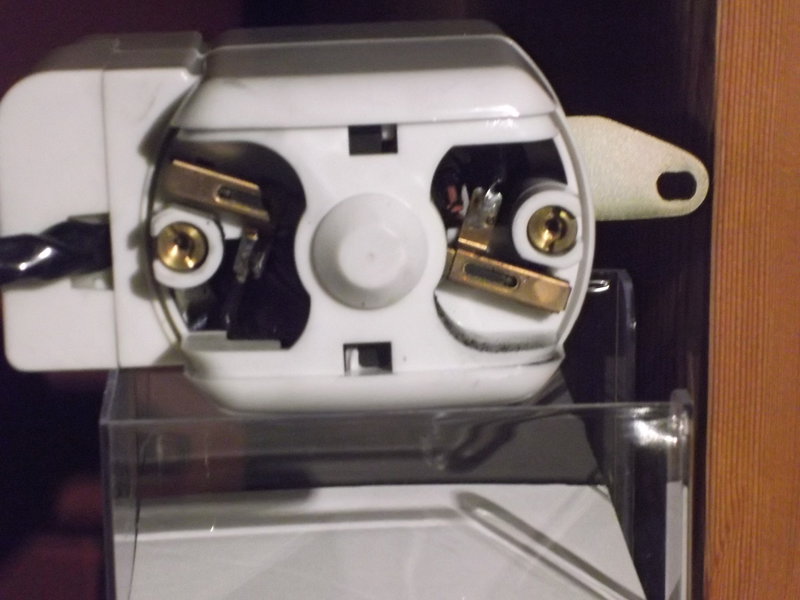

die kohlen sind hinter dem anderen deckel, auch prüfen

[DasbesteWort]

Hallo Josef,



ich glaube ich komme an jetzt an meine Grenzen



Den Kondensator ersetzen, das werde ich als Total-Laie wohl nicht können, oder ?

und den anderen prüfen, ich weiß nicht, wo der sich aufhält?

Die Kohlen habe ich auch nicht gefunden...auf der anderen Seite glänzt eher alles



Was meinst du, wie könnte ich jetzt am klügsten weiter verfahren?

Danke

[DasbesteWort]



den Kondensator mit dem riss ersetzt du

den anderen prüfen



die kohlen sind hinter dem anderen deckel, auch prüfen



Hallo Josef,

vielleicht könnten wir noch zusammen diese beiden Punkte (den anderen Kondensator/die Kohlen) zusammen prüfen.

So wäre zumindest das Problem/die Unsicherheit gelöst, WAS kaputt ist.

Wer es mir dann repariert, wäre dann für mich der nächste Schritt.

Danke für deine Geduld

Uli

[josef]

Hallo Josef,



*****

Die Kohlen habe ich auch nicht gefunden...auf der anderen Seite glänzt eher alles



Was meinst du, wie könnte ich jetzt am klügsten weiter verfahren?

Danke





guggstu bild

[josef]

Hallo Josef,

vielleicht könnten wir noch zusammen diese beiden Punkte (den anderen Kondensator/die Kohlen) zusammen prüfen.

So wäre zumindest das Problem/die Unsicherheit gelöst, WAS kaputt ist.

Wer es mir dann repariert, wäre dann für mich der nächste Schritt.

Danke für deine Geduld

Uli





den eckigen Kondensator hab ich dir oben eingerahmt



daneben ist noch ein runder, grauer Kondensator



die hebst du beide etwas an, dann siehst du die verdrahtungen



zum ersetzen müßtest du allerdings löten können



beide kosten nur wenige cent bis 2 euro

Bearbeitet 2. Oktober 2015 von josef

[DasbesteWort]

Vielen lieben Dank, Josef!

Jetzt weiß ich Bescheid und suche mir jemanden, der das löten kann.

Ich melde mich, wenn's geklappt hat und wenn nicht, dann auch

Ein schönes Wochenende

Uli

[DasbesteWort]



den eckigen Kondensator hab ich dir oben eingerahmt



daneben ist noch ein runder, grauer Kondensator



die hebst du beide etwas an, dann siehst du die verdrahtungen



zum ersetzen müßtest du allerdings löten können



beide kosten nur wenige cent bis 2 euro



Hallo Josef,



gehe ich recht in der Annahme, dass beide Kondensatoren ersetzt werden müssen?

und gehe ich auch noch recht in der Annahme, dass der Eckige der Entstörkondensator ist?

Ich steh fachlich voll am Anfang !



Ich habe hier in Augsburg einen Elektronikladen für Bauteile gefunden und schon mal telefoniert und der sehr geduldiger Mensch am Telefon meinte, wenn die Maschine noch läuft und Licht hat (was sie ja noch tut) müsste der Entstörkondensator kaputt sein? Bevor ich da hin gehe würde ich mir gerne sicher sein, was ich genau brauche.

Danke und einen schönen Tag

Uli

[DasbesteWort]

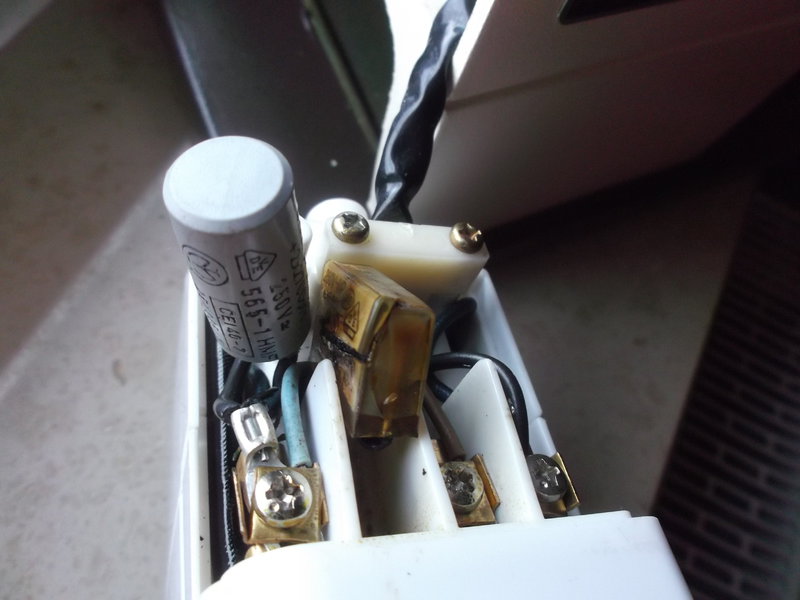

hier noch ein Foto, den grauen Kondensator habe ich hochgebogen

[DasbesteWort]

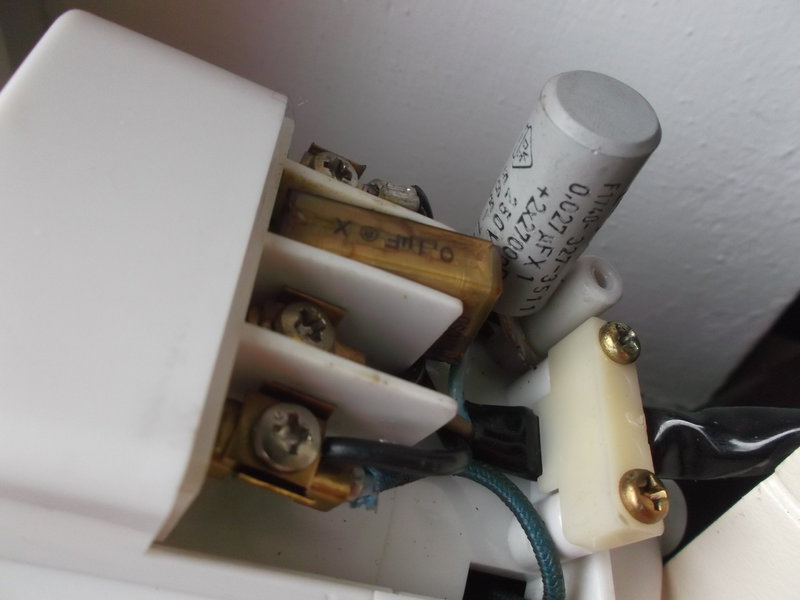

und hier habe ich noch den Eckigen etwas angehoben.

Bearbeitet 7. Oktober 2015 von DasbesteWort

[josef]



das schaut so aus, wie wenn diese Kondensatoren angeschraubt sind



schrauben nacheinander rausdrehen und zwischendurch immer mal "fühlen" ob sie schon ab sind



natürlich merkst du dir, welcher anschluß wo drauf war



dann brauchst du nur mit den ausgebauten Kondensatoren und ein paar Bildern zum elektronikladen zu gehen
