Adler 199 Geradestich nicht mittig

[tapferes]

Liebes Forum,

hallo Joseph,



ich benötige einen Tipp, an welcher Stelle ich bei meiner Adler 199 die Stange für einen korrekten Geradestich ausrichten kann, da gibt es doch sicher eine richtige und 5 falsche Schräubchen, an denen ich das einstellen kann, oder? Im Moment sitzt die Nadel zu weit links, wenn sie mittig sein sollte …

[freedom-of-passion]

Hallo Ludger,



bitte prüfe doch auch ob sich der Überstich auch verschoben hat. Dann besteht u.U. die Möglichkeit der Korrektur über den Exzenter der Nadelstangenschwinge.

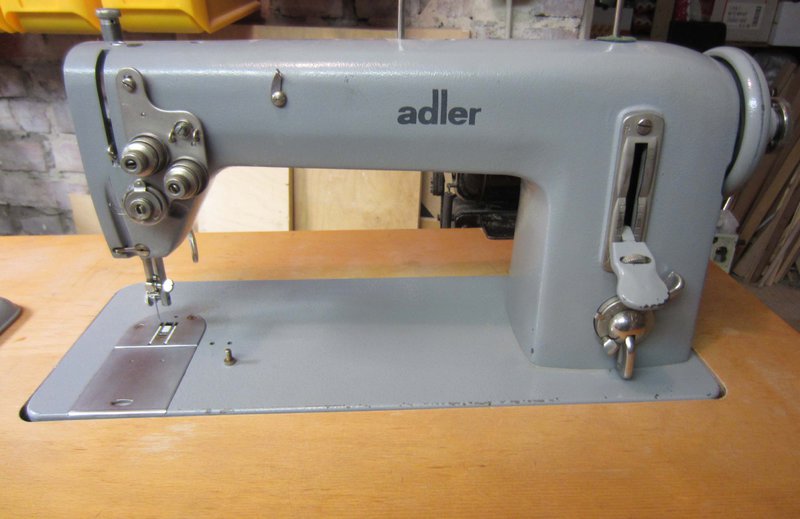

Wichtig: Einstellung der Stichlage erfolgt über den linken Hebel der Zentralsteuerung, der bei dir im Foto auf Stichlage links gestellt ist.





Grüsse: Martin

Bearbeitet 23. März 2015 von freedom-of-passion

[tapferes]

Genau. Den suche ich …

[freedom-of-passion]

Bitte den Stichlagenhebel(links) auf mittig und die Stichbreite auf Null stellen...



dann sollte es funktionieren ;-)

[tapferes]

Sehr lustig %-)

Ist ZZ auf Null und Stichlage mittig, ist die Nadel nicht in der Mitte …

Das Foto zeigt nicht die Einstellung bei nicht mittiger Nadel sondern sollte nur das Modell zeigen …

Bearbeitet 23. März 2015 von tapferes

[freedom-of-passion]

Bei meiner 199( da es unterschiedliche Ausführungen gibt!)

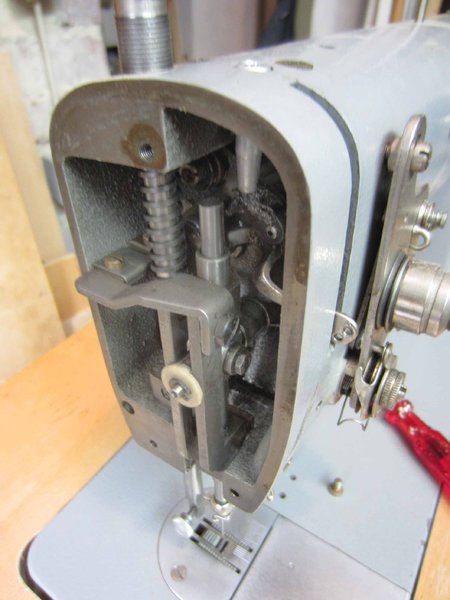

Auf der Maschinenrückseite den vorderen Wartungsdeckel lösen ( eckig )

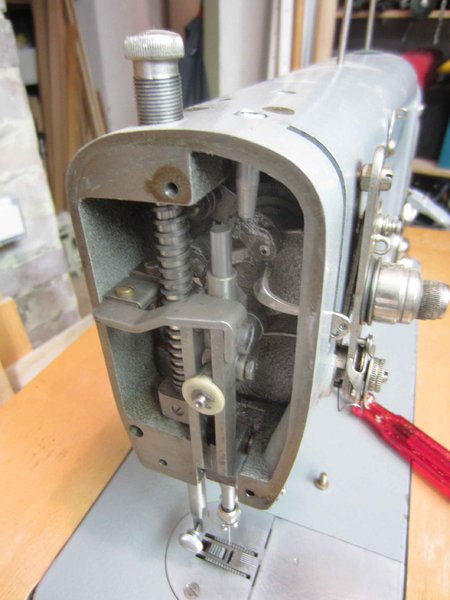

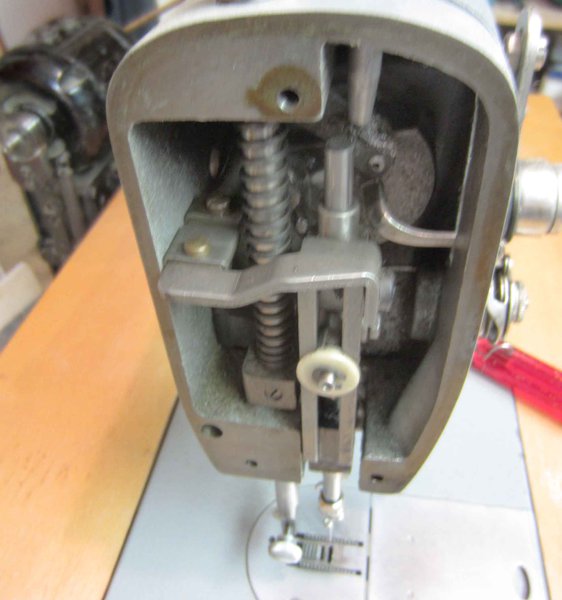

nun schaust du auf 2 Schlitzschrauben, die obere Schraube an der Nadelstangenschwinge (lösen), die Untere dürfte der Exzenter sein ( kann zur Zentrierung des simetrischen Einstiches )verwendet werden.



Hierfür senkt man den Untertransport ab, überprüft die Einstich-Nullstellung und den Überstich. Stimmt der Überstich aber die Stichlage -mitte- Nullstellung nicht,wird am Exzenter korrigiert/ zentriert.





Viel Erfolg: Martin
