Pfaff Hobbylock 788 Nadelstange neu einstellen – HILFE! – Bedienungsanleitung?

[tapferes]

Liebes Forum,



habe hier eine gut erhaltene, allerdings total verharzte Pfaff Hobbylock 788 wieder zum Laufen gebracht, leider hat sich aber die Nadelstange dabei gelockert, so dass sie nun nicht mehr in der richtigen Höhe sitzt.

Gibt es einen Tipp, auf welcher Höhe die Stange in der höchsten Position richtig sitzt? Ich wäre sehr dankbar für Hilfe und Hinweise. Ich hänge zur Illustration mal ein paar Fotos an.

Hätte eventuell auch jemand eine passende Anleitung auf deutsch? Sie liegt mir leider nur auf englisch vor. Das wäre großartig.

Bearbeitet 30. August 2013 von tapferes

[tapferes]

Autsch, erster Fehler: die Nadelstange steht quer, die Schräubchen müssen nach vorne zeigen. %-)

Na, jetzt bin ich schonmal einen kleinen Schritt weiter …

[josef]



OMG

[tapferes]

Ja, servus Josef. Ist halt meine erste Overlock …

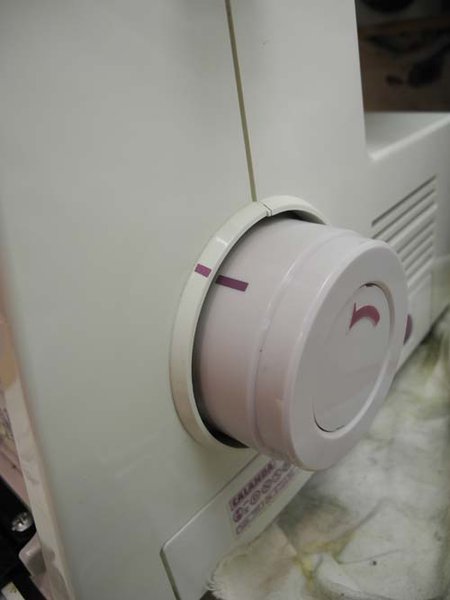

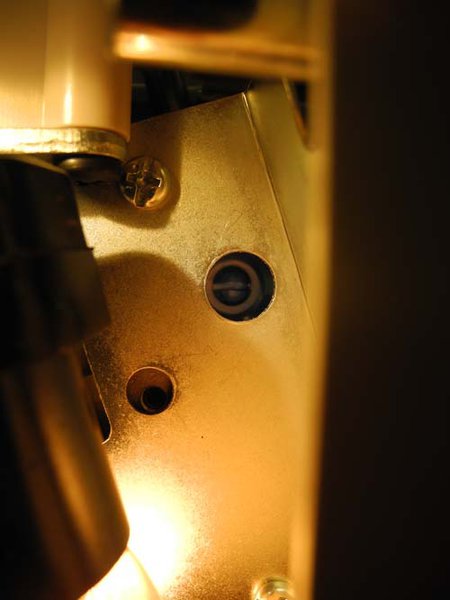

Also: Handrad steht auf der Markierung, das heißt ich komme (nur) in dieser Position hinter der Verkleidung an die Arretierschraube der Nadelstange.

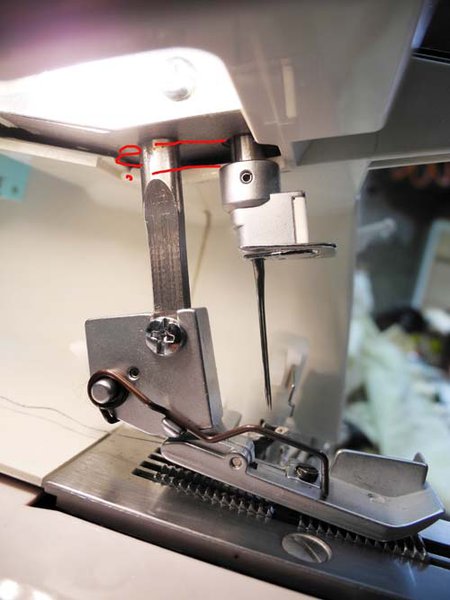

Mir fehlt nun noch das genaue Maß zwischen Oberkante Nadelhalter und Unterkante Gehäuse.

Kann mir da jemand weiterhelfen?

[Gast Nähspule]

Schau mal hier:



Brauch ein Maß für Pfaff Hobbylock 788 - Hobbyschneiderin 24 - Forum



ich hab mit den Tipps meine 788-iger wieder flott gekriegt:

[tapferes]

Hallo Monika,



vielen Dank für den Link. 12 mm, linke Nadel, das war die Lösung.

Jetzt näht sie perfekt!

[Gast Nähspule]

freut mich, dass es auch dir und deinem Maschinchen geholfen hat...

Viel Spaß mit der Maschine...ich mag die gerne...

[tapferes]

Monika, ich kann aus der lausig gescannten englischen Anleitung nicht genau erkennen, wie die Fäden im Ösen/Greiferbereich geführt werden müssen. Also über, unter, links neben dem Greifer für den "roten" oder "gelben" Faden, und wie ich sie danach korrekt ablege. Kannst Du mir da mal Fotos einstellen/senden?



Allerbesten Dank,



Tapferes

[Gast Nähspule]

Ich such dann mal in der Mittagspause die Bedienungsanleitung raus...



Die lässt sich eh schön einfädeln...

[Gast Nähspule]

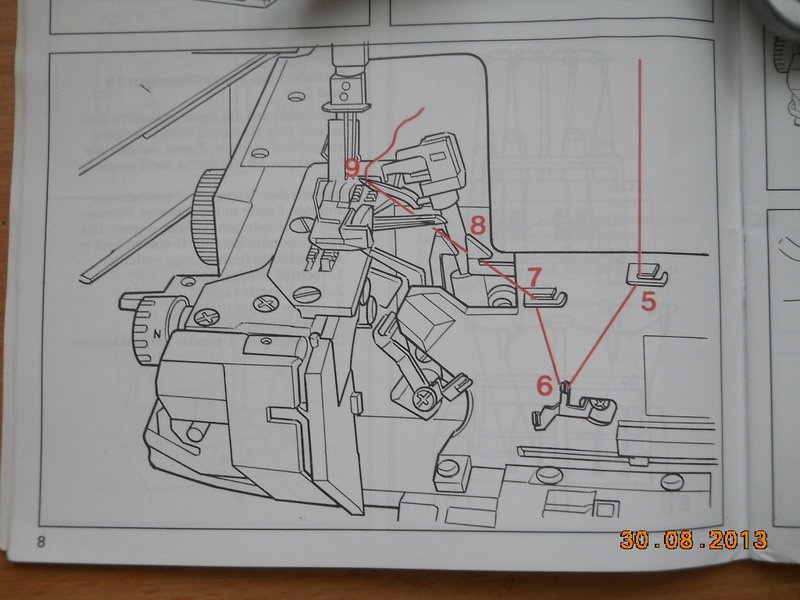

Hier mal der Fadenweg vom roten Faden (Obergreifer, den vorm Untergreifer/gelb, einfädeln



[Gast Nähspule]

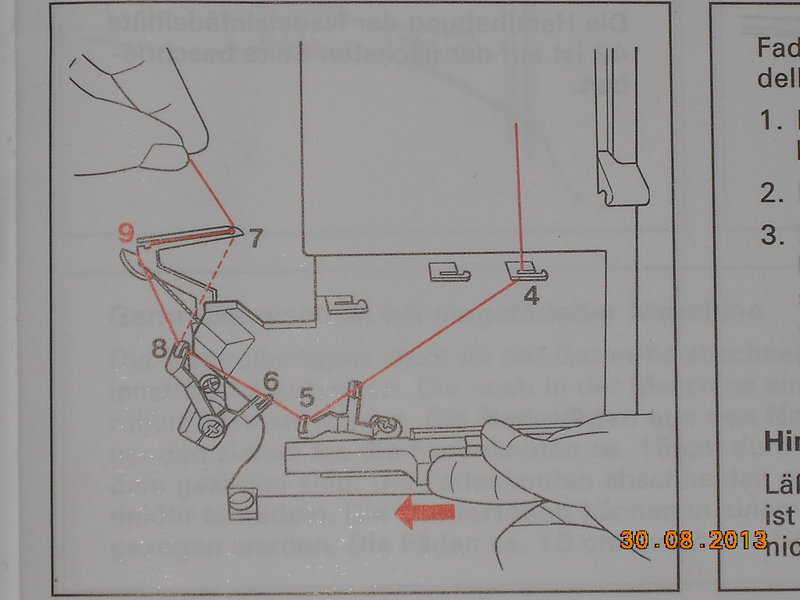

Hier der Untergreiferfadenweg /gelb





der Untergreifer wird noch hinten im Greifer eingefädelt, dafür ist der Schieber



Den Faden dann über den vom Obergreifer legen (ganz wichtig)

[tapferes]

"Den Faden dann über den vom Obergreifer legen (ganz wichtig)"

Vielen Dank, das wird das Problem gewesen sein, dass er nicht schlingen konnte. Vielen Dank für die farbigen Bilder, so kann ich endlich was erkennen.

[Gast Nähspule]

Hast eh auch den Untergreiferfaden nach hinten geschupst?



Wenn noch was gebraucht wird, mach ich dir gerne ein Foto aus der Bedienungsanleitung

[tapferes]

Ja, jetzt schlingt er ordentlich ;-))

Ich werde mir das nochmal fotografieren, damit ich beim nächsten Mal nicht wieder Fehler einbaue ;-)



Vielen Dank Monika
