Bernina Kondensatortyp gesucht

[fengshui]

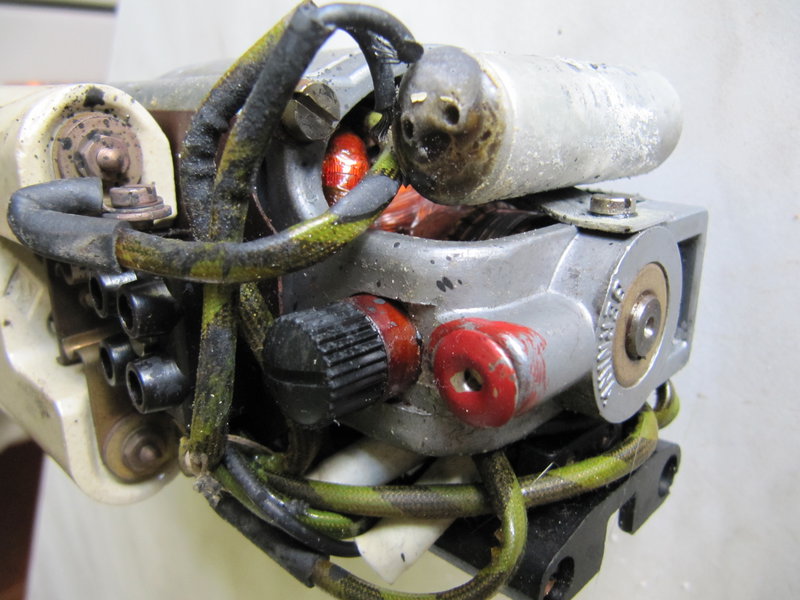

ich suche für den motor meiner bernina 532 einen Kondensator. leider kann ich die werte darauf nicht mehr ekennen. wer könnte mir hier weiterhelfen?



und btw: wie säubert man eine versiffte Maschine - heißt hier speziell den lack? was nehmt ihr als Reinigungsmittel?



vielen dank für eure Bemühungen

[peterle]

Aus der Erinnerung heraus ist das ein Netzwerk zwischen Phase/Null und Erde.

Da kannst Du in die Grabbelkiste im Elektroniklädchen vor Ort greifen und Dir was basteln.



Beim Lack hängt es davon ab, was da an Schmutz drauf ist.

[fengshui]

...ein Netzwerk zwischen Phase/Null und Erde

wenn du damit einen entstörkondensator umschreibst, dann würde ich dir beipflichten also auf zu conrad

beim lack hab ich mal mit isopropylalkohol den schmutz gebändigt. jetzt werd ich irgendwie versuchen den lack wieder etwas zum glänzen zu bringen - eventuell schwebt mir da einfach etwas hd40 vor. dünn auf einen lappen und dann drauf damit



oder - wenn du da etwas bestimmtes im auge hast( bitte keine Umschreibung wie beim entstöret )

Bearbeitet 1. Juli 2013 von fengshui

[Flickschneider]

Hallo,



stammen die beiden oberen Drähte aus dem Entstörkracher?

Hat der auf der anderen Seite noch einen Anschluß?

Bearbeitet 2. Juli 2013 von Flickschneider

[fengshui]

die bombe ist über die 2 drähte ausgekocht, mehr draht ist nicht

[peterle]

Dann reicht tatsächlich ein Entstörkondensator.

[fengshui]

gibt es da noch werte über die original eingebauten? dann kann ich versuchen so nah wie möglich daranzukommen. wenn nicht, nehme ich den aus dem paff 362 Fußteil

[peterle]

Auswendig kann ich Dir das nicht sagen und die Unterlagen geben meist auch nichts dazu her.

Das wird vermutlich was gegen 0,47µF sein.

Offiziell wird das berechnet.

[fengshui]

jep, so ganz falsch lages du nicht

ich hab den alten noch mal gesäubert bekommen.

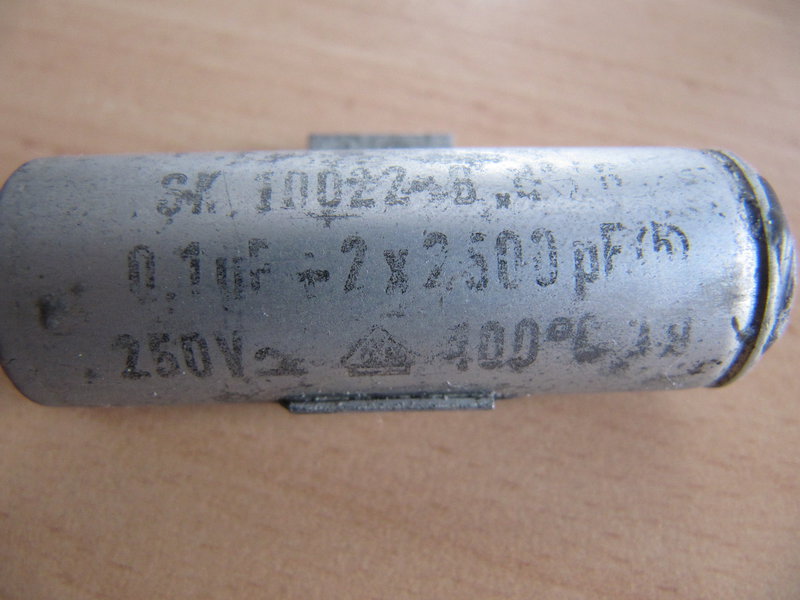

hier also der original bernina 532 entstörkondensator :

Bearbeitet 4. Juli 2013 von fengshui

[peterle]

Dir ist klar, daß das drei Kondensatoren sind und die nicht mit zwei Kabeln auskommen werden?

[fengshui]

jaaaa - nein

also es ist ein 0,1µF und 2 x 2500pF. sehe ich das richtig?

also schau ich mal was conrad so anbietet und dann muss ich es

so verlöten, dass nur "2"! kabel übrigbleiben

mehr gabs nicht und mehr wird es nicht geben - sonst fliegt er raus -

braucht eh keiner mehr

oder ich setzt den einfachen Fußschalter paff 362 entstörer ein.

Bearbeitet 4. Juli 2013 von fengshui

[peterle]

Da kannst Du schon in der Bibel lesen, wie es geht, da steht irgendwo: Herr vergib Ihnen, denn sie wissen nicht, was sie tun.

Einer geht auf Phase, einer auf Null und einer an Masse, was in deinem Fall das alte Gehäuse sein dürfte, das den Anschluß darstellt.

[fengshui]

wo du recht hast ...hat die bibel recht

ich machs so wie du sagst. der masseanschluss ist mir still und heimlich dadurchgegangen - er war ja halt einfach so da

[fengshui]

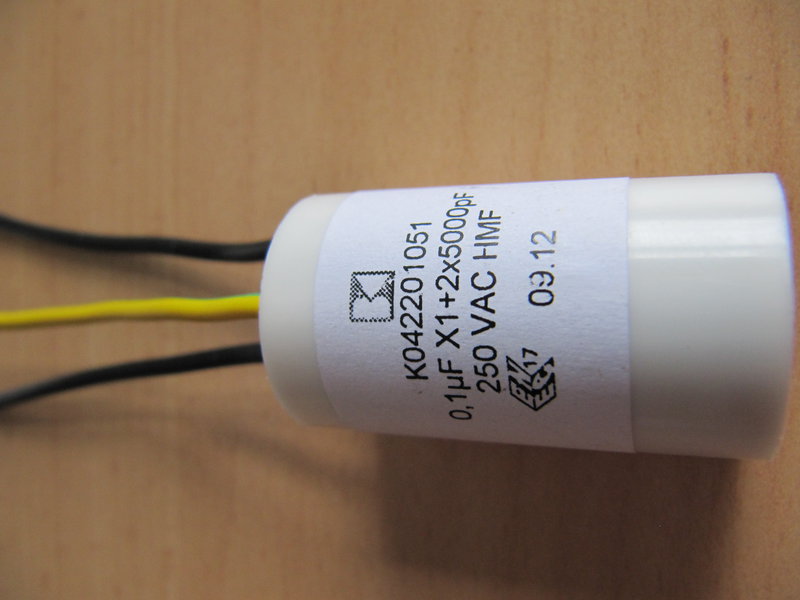

aus ALT - mach NEU

[peterle]

Und wie kriegst Du den fest?

[josef]



den gelb/grünen auf die masseschraube des Motors klemmen

die beiden schwarzen auf die alten anschlüße



der weg ist das ziel (altchinesisches Sprichwort)

[peterle]

mechanisch muß er befestigt werden, nicht nur am Kabel baumeln

[fengshui]

ich hab mich für die "Brutalo" methode entschieden

die alte befestigungslasche abgebrochen (hört sich schlimmer an als es war) - darauf grü/gelb gelötet und den kondensator mit etwas patex in seine ursprüngliche stellung fixiert - Pasta äh basta.

das kleben war auch kein muss, da der kondensator so groß ist, dass er neben dem original angeschraubten winkelstück nicht mehr in den motor flutschen kann.
