VERITAS 8014 / 40 Antrieb dreht durch / rutscht

[fengshui]

hallo,

meine bessere hälfte nannte eine veritas 8014/40 ihr eigen. leider transportierte diese maschine nicht mehr richtig. also hab ich - weil das treibrad durchrutschte, einfach einen neuen treibriemen besorgt. eingebaut und - zack - geht immer noch nicht. das teil rutschte ebenfalls durch.

also hab ich ihr eine paff 362 geschenkt, an der leider aber auch ein fehler war, den ich bis jetzt bearbeitet habe - josef sei nochmals dank gesagt .

jetzt kann ich mich in ruhe dieser Baustelle wieder widmen. wer kann mir also hier helfen um den rutschenden treibriemen wieder zu bändigen? ich dachte schon, ich hätte die unterlegscheibe unter dem handrad falsch montiert !?

gibt es vielleicht eine Bedienungsanleitung / reparaturanleitung für diesen typen?

vielen dank für eure Bemühungen

sim

[peterle]

Wie schwer geht denn die Maschine?

[tapferes]

Das hört sich nach schwergängiger Mechanik an. Lässt sich das Handrad denn leicht drehen (ohne Keilriemen drauf)? Bei neuem, griffigem Riemen und richtiger Spannung sollte der Motor keine Probleme mit der Mechanik haben, vorausgesetzt, sie "flutscht".

[fengshui]

vielen dank für eure schnellen hinweise.

also "flutschen" würd ich das nicht nennen, aber sie dreht sich von hand

leicht. sie dreht sich aber auch kein stück weiter wenn man sie von hand andreht. aber wie gesagt durchgängig leicht. ich hab sie auch mal gebauchpinselt ähh gestaubsaugt und geHD40. den keilriemen (ist ja noch immer neu )hab ich einzig mit dem motorgewicht wieder angezogen.

gibt es eine Seite wo alle ölstellen verzeichnet sind?

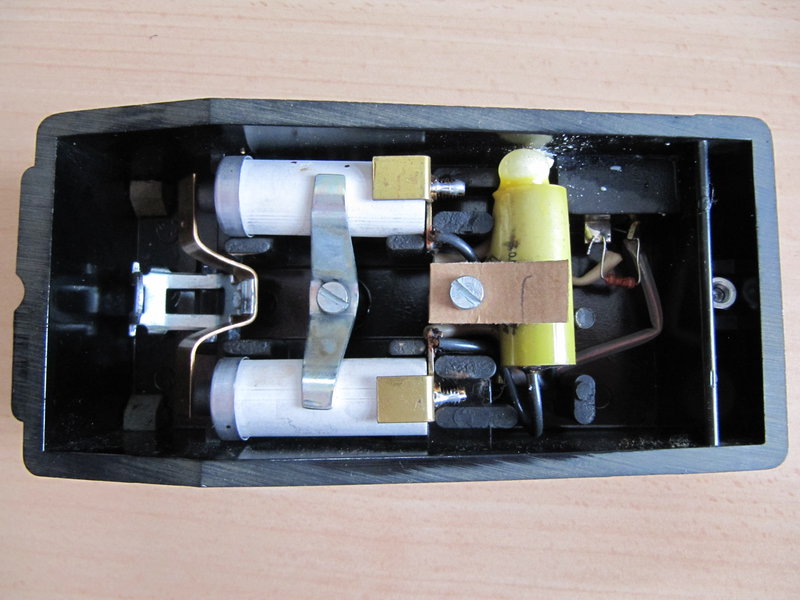

beim fußtaster hab ich so meine bedenken was den kondensator angeht.

ich glaub der macht nicht mehr lange

was und wo gibts da Ersatz ???

p.s.: diese ( ich glaub es war eine 3 zack Scheibe unter dem handrad - ist es egal wie man die raufschraubt? ich mein welche Seite oben ist oder hat das auch was mit dem klemmen des rades eventuell zu tun?

Bearbeitet 25. Juni 2013 von fengshui

[josef]



der link beschreibt zwar wie es in einer pfaff aussieht



Pfaff 260 - Auslösescheibe klemmt - Hobbyschneiderin 24 - Forum



aber das gleiche gilt für alle Maschinen mit ähnlicher HANDRAD-KUPPLUNG

[fengshui]

jupp - du kämpfst an allen fronten, oder kennst du eine maschine kennst du alle

aber wieder mal

du bist schon gut - danke dir und schaun wir mal.

[Ramses298]

Hallo Forum!





Hast Du denn auch zwischen Motor und Handrad eine gewisse Spannung eingestellt (traue ich mich kaum zu fragen!)?



Den Kondensator würde ich schleunigst austauschen, es besteht die Gefahr, daß die Maschine von selber anläuft und Dir in die Finger näht (jedenfalls wenn das Problem mit dem Druchrutschen beseitigt ist ).





Alles Gute!



Ramses298.

[josef]

jupp - du kämpfst an allen fronten, oder kennst du eine maschine kennst du alle aber wieder mal

du bist schon gut - danke dir und schaun wir mal.





so in etwa

[fengshui]

melde vollzug

"handrad hat spannung zum Motor" danke ramses298



josef dein bild stimmte zum glück mit meiner scheibe überein.



peterle und tapferes: ich glaub es war das öl. ich hab sie mal

etwas geschmiert und jetzt läuft sie wieder.

meine bessere hälfte wollte mir dann unbedingt zeigen, was sie vorher damit alles genäht hat - aber bei 4 lagen wollstoff rutschte sie dann doch wieder durch.

MEINE PFAFF 362 ABER NICHT

[Flickschneider]

... - aber bei 4 lagen wollstoff rutschte sie dann doch wieder durch.



Dann baue die Kupplung noch einmal auseinander und befreie sämtliche Flächen von Öl. Nur auf der Welle sollte ein Hauch Öl sein.

[fengshui]

hast du zufälligerweise ein bild / link von der Kupplung ? bei veritas kenn ich mich leider nun gar nicht aus. hier ist alles so verplastikt

[josef]

melde vollzug

"handrad hat spannung zum Motor" danke ramses298



josef dein bild stimmte zum glück mit meiner scheibe überein.



peterle und tapferes: ich glaub es war das öl. ich hab sie mal

etwas geschmiert und jetzt läuft sie wieder.

meine bessere hälfte wollte mir dann unbedingt zeigen, was sie vorher damit alles genäht hat - aber bei 4 lagen wollstoff rutschte sie dann doch wieder durch.

MEINE PFAFF 362 ABER NICHT





dann dreh mal die kupplung um 180°

[fengshui]

glaubt mir bitte - ohne bild oder link zum bild bin ich

danke

[josef]

glaubt mir bitte - ohne bild oder link zum bild bin ich

danke





dann digiknips doch deine Maschine und lade das bild als anhang hoch

[fengshui]

hoffentlich hab ich auch die kupplung erwischt



btw: könntet ihr mir auch BITTE die ölstellen einzeichnen, solang sich noch

niemand mit einer bedienungsanleitung/reparaturanleitung gemeldet hat

Bearbeitet 30. Juni 2013 von fengshui

[josef]



wenn deine handrad-kupplung durchrutscht

solltest du diese "beilagscheibe" mal um 180° drehen



wenn das allerdings nichts hilft, kann es auch sein, daß diese plastik-schraube im Handrad "etwas abgelutscht" ist

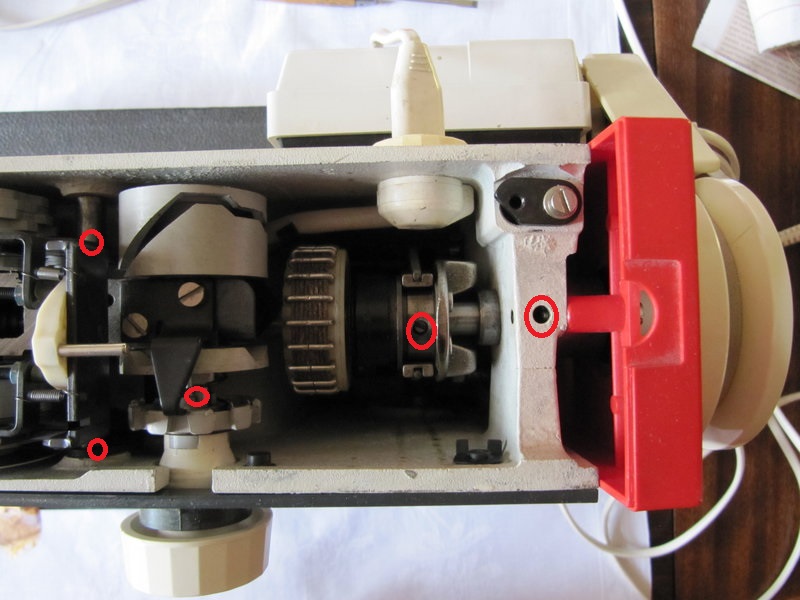

... und hier noch die ölstellen :

[fengshui]

ja danke erst mal für die ÖLSTELLEN

solltest du diese "beilagscheibe" mal um 180° drehen

WELCHE

könntest du sie in einer anderen Farbe oder mit Pfeil vielleicht ...

ich kann auch ein anderes Foto aufnehmen wenn man sie so nicht sieht.

danke

Bearbeitet 30. Juni 2013 von fengshui

[josef]

im beitrag "5" hatte ich diesen link gesetzt :



Pfaff 260 - Auslösescheibe klemmt - Hobbyschneiderin 24 - Forum

[fengshui]

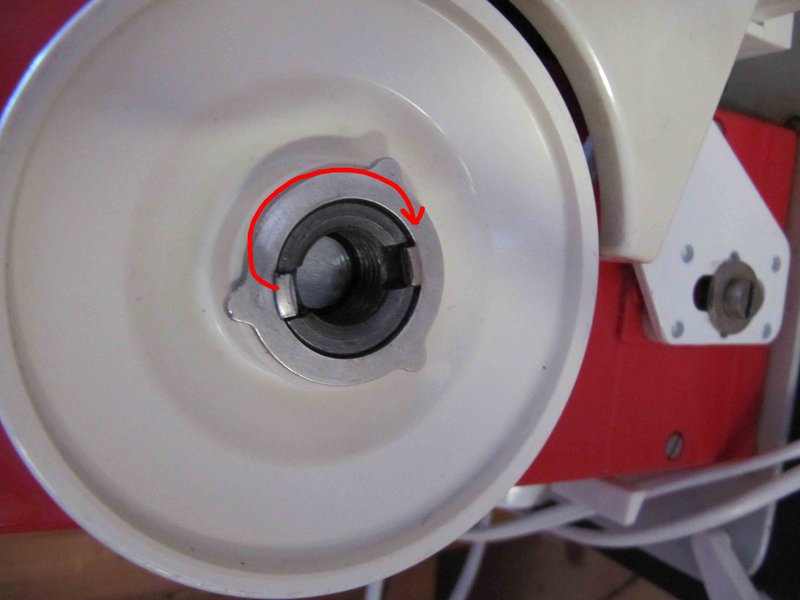

wenn deine handrad-kupplung durchrutscht

solltest du diese "beilagscheibe" mal um 180° drehen



ich hoffe doch SO



... daß diese plastik-schraube im Handrad "etwas abgelutscht" ist



da is doch zufälligerweise nur Metall



GEHE ICH RECHT IN DER ANNAHME, DASS: die metallschraube mal breiter war und die beiden außenliegenden bolzen der beilagscheibe auf dieser Scheibe halt finden sollen vor dem durchrutschen? machmal hilft ja eine Nahaufnahme etwas zu erkennen

dann würde ich also ein neues handrad und! eine neue beilagscheibe benötigen - richtig

Bearbeitet 30. Juni 2013 von fengshui

[Ramses298]

Hallo Forum!





wenn das allerdings nichts hilft, kann es auch sein, daß diese plastik-schraube im Handrad "etwas abgelutscht" ist

Die Veritas haben da KEINE Plastikschrauben!





GEHE ICH RECHT IN DER ANNAHME, DASS: die metallschraube mal breiter war und die beiden außenliegenden bolzen der beilagscheibe auf dieser Scheibe halt finden sollen vor dem durchrutschen?

Nein, das ist alles so weit richtig!

Die beiden nach außen stehenden "Nasen" sorgen für den Kraftschluß beim Festziehen der Handradschraube.

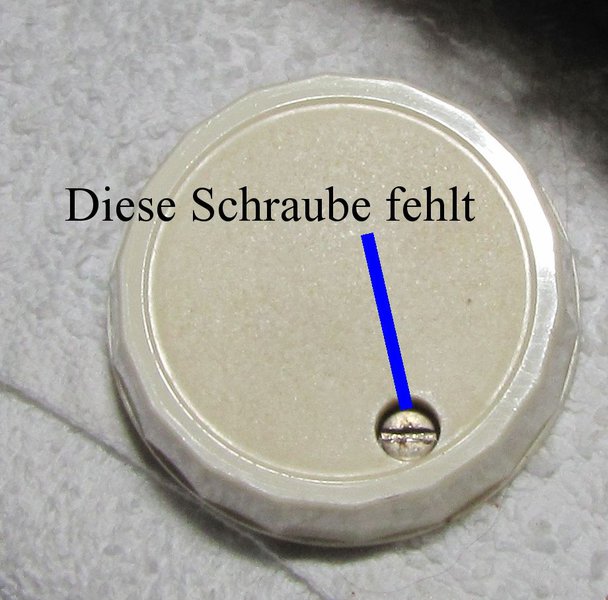

Auf dem Bild sieht alles so weit gut aus (nur die Schraube, welche das völlige Losdrehen der Handradschraube beim Spulen verhindern soll, fehlt).



Dreh mal das Handrad richtig fest!

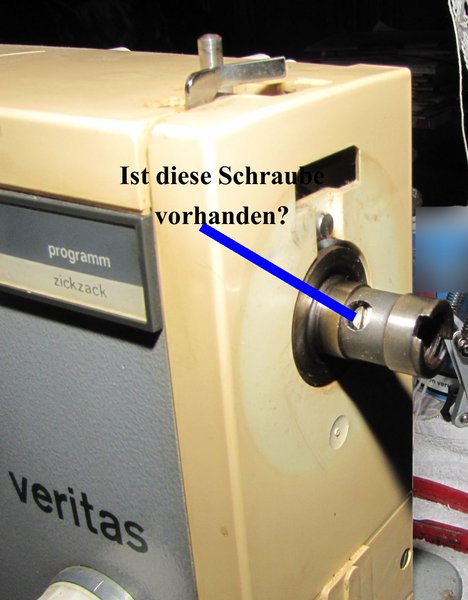

Wenn dann noch etwas rutscht, dann ist entweder die Maschine sehr schwergängig (das kann man aber ausprobieren, indem man im Innern der Maschine an etwas dreht) oder es fehlt noch eine Schraube (siehe nachfolgendes Bild!).



Sollte die Schraube fehlen, dann ist das kein Problem!

Die gibt es in jedem Baumarkt.

M4, (ich glaube) 20mm lang mit Zylinderkopf,





Alles Gute!



Ramses298.

Bearbeitet 30. Juni 2013 von Ramses298

[fengshui]

hallo Ramses298

vielen dank für deine Anmerkungen und hinweise.

... (nur die Schraube, welche das völlige Losdrehen der Handradschraube beim Spulen verhindern soll, fehlt).



nee, hab sie nicht mit fotografiert



die andere schraube ist auch da wo sie hingehört und fest. wie gesagt, konnte ich mir nur noch vorstellen, dass die beiden nasen "abgenudelt" sind und die schraube im handrad unten auch schon abgewetzt wurde durch eben diese Scheibe. wenn dem nicht so ist - dann kann sie eben nicht meine pfaff kann

[josef]

Hallo Forum!



Die Veritas haben da KEINE Plastikschrauben!



Nein, das ist alles so weit richtig!

Die beiden nach außen stehenden "Nasen" sorgen für den Kraftschluß beim Festziehen der Handradschraube.

Auf dem Bild sieht alles so weit gut aus (nur die Schraube, welche das völlige Losdrehen der Handradschraube beim Spulen verhindern soll, fehlt).

[ATTACH]167219[/ATTACH]



Dreh mal das Handrad richtig fest!

Wenn dann noch etwas rutscht, dann ist entweder die Maschine sehr schwergängig (das kann man aber ausprobieren, indem man im Innern der Maschine an etwas dreht) oder es fehlt noch eine Schraube (siehe nachfolgendes Bild!).

[ATTACH]167220[/ATTACH]



Sollte die Schraube fehlen, dann ist das kein Problem!

Die gibt es in jedem Baumarkt.

M4, (ich glaube) 20mm lang mit Zylinderkopf,



Alles Gute!

Ramses298.





mit Verlaub :

ist der Körper/Handgriff/oder wie man das sonst bezeichnet nun aus Kunststoff oder nicht ?

jedenfalls hab ich schon erlebt, dass da was nachgegeben hatte und ...



vielleicht braucht es nur eine zusätzliche Beilagscheibe auf der großen Schraube ?

[fengshui]

jenau Josef

das mein ich ja. also die schraub ist ganz bestimmt da - Ehrenwort .

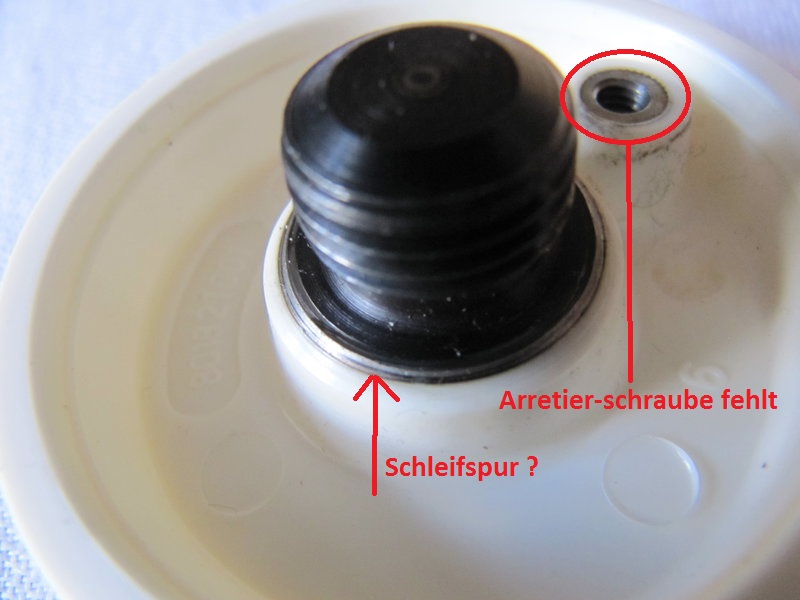

aber das mit der SCHLEIFSPUR ... liegt da der Hase...oder ist das nur ,

dass das ???? keine ahnung für was sonst



ABER: er gibt Neuigkeiten. es hat sich herumgesprochen, dass ich angeblich mit Nähmaschinen kann

nun hab ich eine 532 Bernina und somit direkt wieder eine baustelle. ich hoffe, dass wächst sich nicht aus. ich mach mal was neues damit auf

[Ramses298]

Hallo Forum!





mit Verlaub :

ist der Körper/Handgriff/oder wie man das sonst bezeichnet nun aus Kunststoff oder nicht ?

jedenfalls hab ich schon erlebt, dass da was nachgegeben hatte und ...

Bei einer Veritas habe ich das noch nie erlebt, und ich hatte schon wirklich viele davon in den Händen.

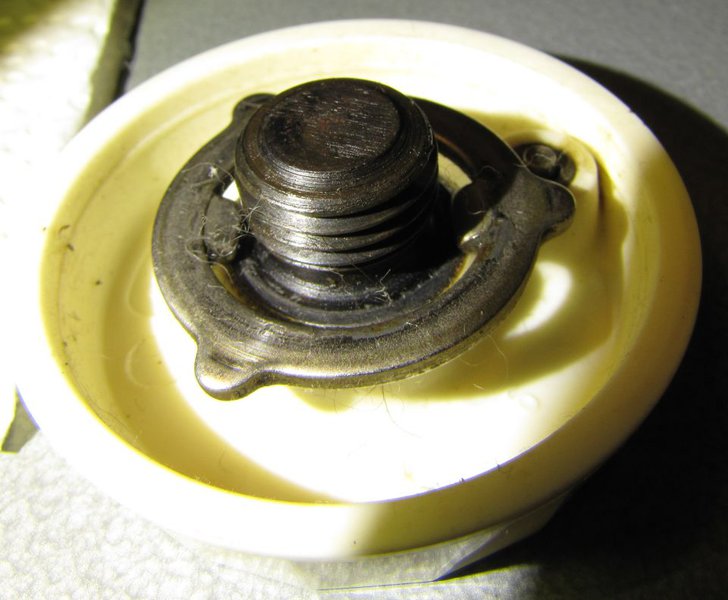

Die "Nasen" der Scheibe kommen recht flächig auf dem Metall der Schraube auf:





Alles Gute!



Ramses298.

[fengshui]

danke dir ramses. ich denke, ich lass es beim durchrutschen. so oft näht man ja nicht 4-lagig und dann gibt es ja noch die ...
