Motor läuft langsam, Handrad schwergängig

[lulopa]

Hallo,

habe eine Pfaff Hobbymatic 919 geschenkt bekommen. Leider geht das Handrad sehr schwergängig. Fäden in der Greiferlaufbahn konnte ich nicht ausfindig machen. Nachdem ich den Keilriemen abgenommen habe, war das Handrad und Nadel wieder leichtgängig. Habe den Motor ohne Keilriemen getestet und wie nicht anders zu erwarten lief er weiterhin sehr langsam. Kann der Motor repariert werden und was könnte am Motor defekt sein?

Für Antworten bin ich sehr dankbar.

Grüße Tanja

[freedom-of-passion]

Es könnte an den Wellenlagern liegen...



Die Pfaff ist reparabel, man bekommt auch alle Ersatzteile noch. Fadenreste können sich auch hinter dem Greifer um die Welle wickeln und bremsen.



Bitte mal Nadel raus, Stichplatte lösen und Kapsel aus der Maschine und Fotos davon.



Martin

[haca]

Habe den Motor ohne Keilriemen getestet und wie nicht anders zu erwarten lief er weiterhin sehr langsam. Kann der Motor repariert werden und was könnte am Motor defekt sein?



Hallo lulopa,



vermutlich ist der Kollektor verdreckt, manchmal wickeln sich auch Fäden zwischen Riemenscheibe und Motor. Alles inspizieren und reinigen, den Kollektor mit Alkohol, zum Schluß ein Tröpfchen Öl an die Lager. Hier siehst du z.B. eine umfangreichere Motorreinigung: Pfaff KL.330 - Hobbyschneiderin 24 - Forum

[josef]

Hallo,

habe eine Pfaff Hobbymatic 919 geschenkt bekommen. Leider geht das Handrad sehr schwergängig. Fäden in der Greiferlaufbahn konnte ich nicht ausfindig machen. Nachdem ich den Keilriemen abgenommen habe, war das Handrad und Nadel wieder leichtgängig. Habe den Motor ohne Keilriemen getestet und wie nicht anders zu erwarten lief er weiterhin sehr langsam. Kann der Motor repariert werden und was könnte am Motor defekt sein?

Für Antworten bin ich sehr dankbar.

Grüße Tanja





du hast da einen keilriemen abgenommen ????

bitte bitte fotos vom ist-zustand



grundsätzlich kann der motor repariert werden

aber ohne fotos kann man da nix genaues sagen

[lulopa]

Hallo,

danke erstmal für die schnellen Antworten.

Fadenreste hinter dem Greifer waren vorhanden, aber nur sehr wenige, die hatte ich bereits entfernt. Ich werde mal den Tip von haca aufnehmen und Motor und Kollektoren reinigen.



Was nach einen weiteren Check aufgefallen ist: Das Handrad knackt unter Spannung (wenn der Keilriemen drauf ist) und ich dann drehe, gleichzeitig scheint der Keilriemen zu rutschen bzw. ein Zahn weiter zu springen. Zähne des Keilriemens scheinen aber i.O. (Bilder vom Keilriemen werden folgen).

Wenn ich den Motor ohne Keilriemen laufen lassen, nimmt er mittlerweile an Fahrt zu, knarrt aber sehr laut.

Vielleicht habt ihr ja dazu noch ein paar wichitge Hinweise. Erstmal ganz vielen Dank an dieses tolle Forum. Werde mir jetzt erstmal Alkohol besorgen und Motor und Kollektoren reinigen sowie den Lagern ein Tröpfchen Öl gönnen .

Grüße Axel

[haca]

Wenn ich den Motor ohne Keilriemen laufen lassen, nimmt er mittlerweile an Fahrt zu, knarrt aber sehr laut.



Das Knarren eines Motors kenne ich von einem Fall bei einem (neueren) Rucksackmotor, bei dem die Achse nicht mehr gerade im Motorgehäuse steckte. Eine billige Plastikfixierung an der Seite mit der Riemenscheibe war gebrochen, vermutlich durch zu hohe Riemenspannung (und eine minderwertige Konstruktion ...).



Bitte Fotos, Fotos, Fotos ...

[Nähbube]

Bei dem Motor dieses Modelles kommt es vor, dass die Lager im Motor verharzen. Vor allem dann, wenn die Maschine eine Zeit lang nicht benutzt wurde.

Der Fehler kann beseitigt werden.

[lulopa]

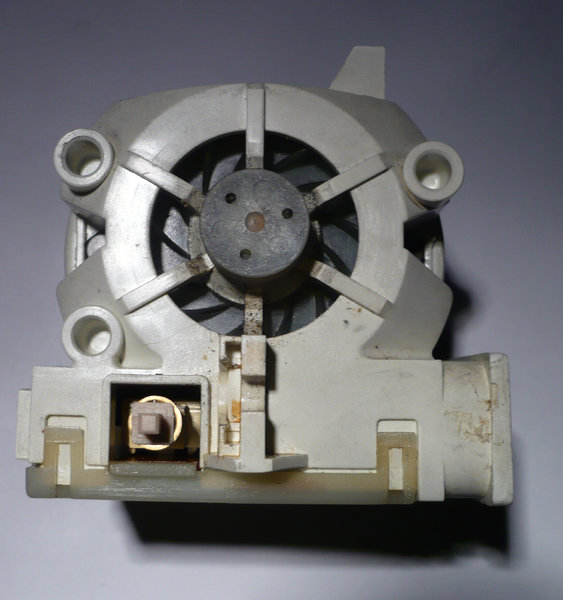

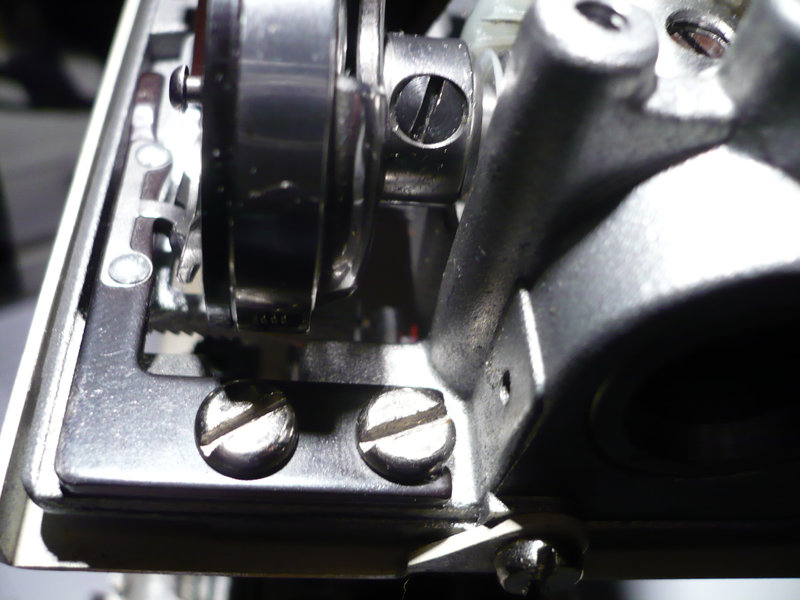

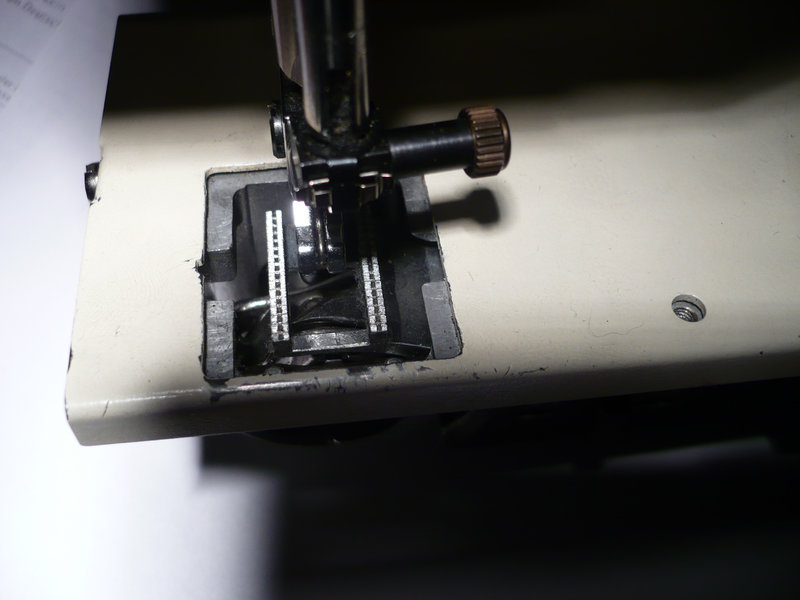

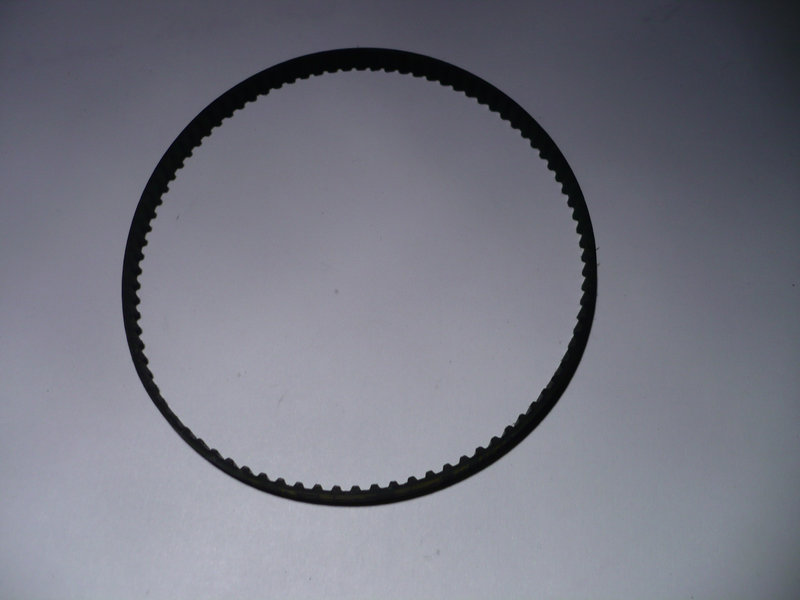

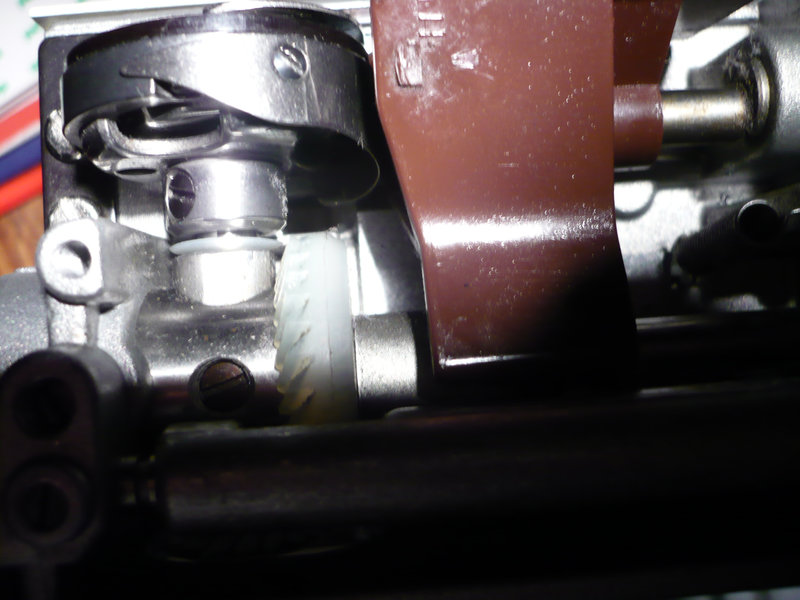

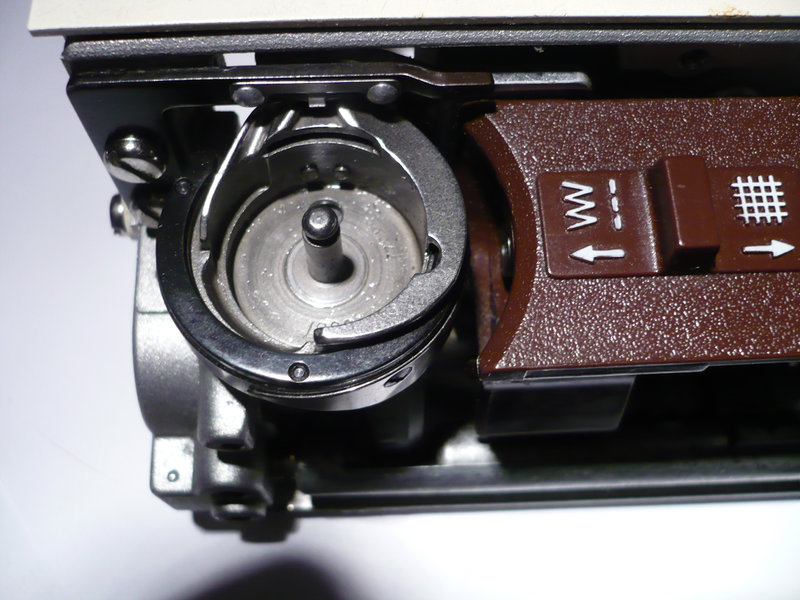

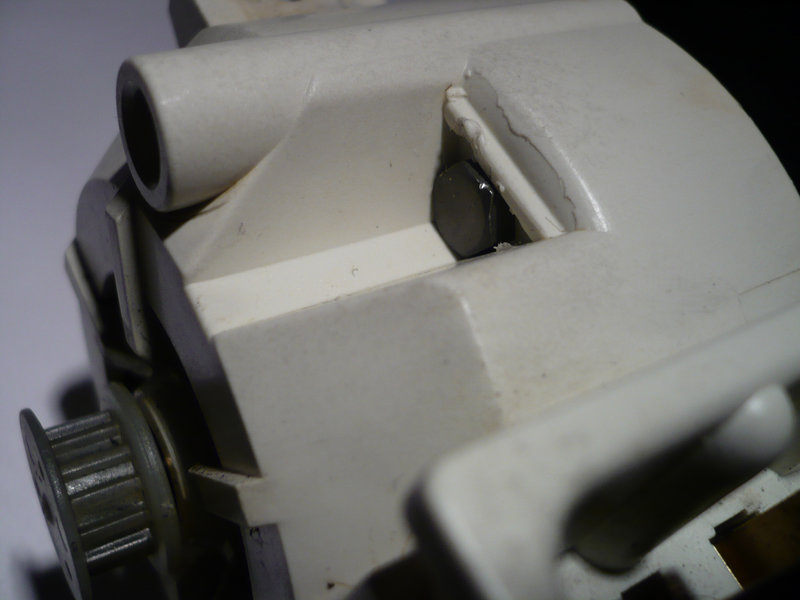

So hier Fotos vom Keilriemen(reicht die Aufnahme?) und Greifer sowie dem noch geschlossenen Motor.

wie bekomme ich den auf? Wurden die Gehäusehälften samt Sechsantschrauben zusammengepresst. Die Sechskantschrauben sind so positioniert, das man mit dem Schlüssel nicht ansetzen kann. Muss ich das Gehäuse um die Schrauben vorsichtig entfernen oder wie gehe ich da vor?

Vielen Dank für die Hilfe

[FreakyAngel]

ich hatte das Knacken und schwergängige bei meiner Ovi als ein Motorlager ausgeschlagen war und es sich da ab und an verkanntete.

Habe mir ein neues drehen lassen und seit dem läuft sie wieder super.

[josef]

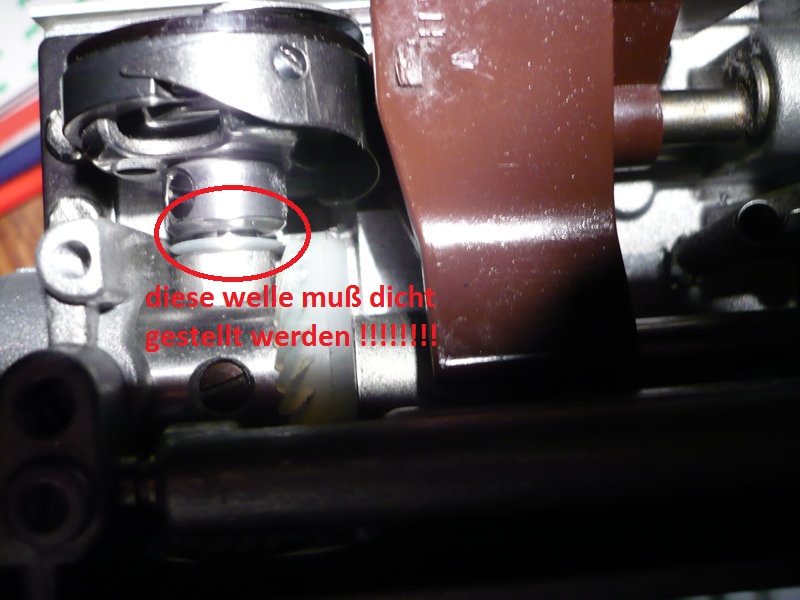

und nun stellen wir mal alles auf anfang :



die greiferwelle hat zuviel spiel, deswegen streift das spulenkapselunterteil am anhaltestück an

das macht geräusche und gibt schwergang

das gehört als erstes korrigiert



am motor bitte nix zerlegen :

einfach den anlasser einstecken und testen

eventuell das ritzelchen abknöpfen und fadeneinwicklungen beseitigen

falls der motor nicht auf vollgas kommt

prüfen ob der elektronik-anlasser auf halbe drehzahl begrenzt ist

(schiebeschalter auf der seite)



dann bitte neue fotos

Bearbeitet 13. November 2012 von josef

[josef]

Hallo,

danke erstmal für die schnellen Antworten.

Fadenreste hinter dem Greifer waren vorhanden, aber nur sehr wenige, die hatte ich bereits entfernt. Ich werde mal den Tip von haca aufnehmen und Motor und Kollektoren reinigen.



Was nach einen weiteren Check aufgefallen ist: Das Handrad knackt unter Spannung (wenn der Keilriemen drauf ist) und ich dann drehe, gleichzeitig scheint der Keilriemen zu rutschen bzw. ein Zahn weiter zu springen. Zähne des Keilriemens scheinen aber i.O. (Bilder vom Keilriemen werden folgen).

Wenn ich den Motor ohne Keilriemen laufen lassen, nimmt er mittlerweile an Fahrt zu, knarrt aber sehr laut.

Vielleicht habt ihr ja dazu noch ein paar wichitge Hinweise. Erstmal ganz vielen Dank an dieses tolle Forum. Werde mir jetzt erstmal Alkohol besorgen und Motor und Kollektoren reinigen sowie den Lagern ein Tröpfchen Öl gönnen .

Grüße Axel





die ZAHNRIEMEN spannung stimmt da nicht (zu locker)



bitte nicht so viel dran herumschrauben

diese maschinen brauchen wirklich wenig reparaturen

und dann sind es nur wenige handgriffe

[josef]



du hast da einen keilriemen abgenommen ????

bitte bitte fotos vom ist-zustand



grundsätzlich kann der motor repariert werden

aber ohne fotos kann man da nix genaues sagen

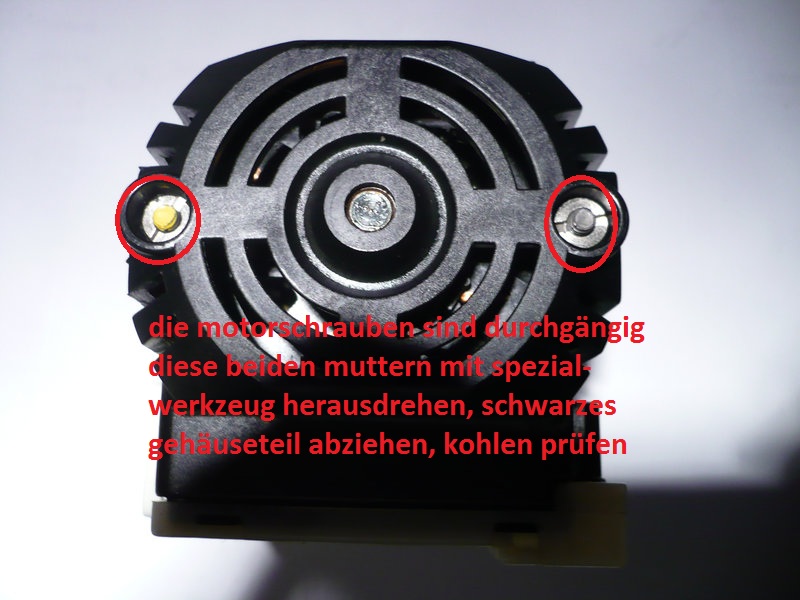

wenn der motor nun schon mal draußen ist :

kohlen prüfen

[haca]

Das von Josef erwähnte Spezialwerkzeug sind Schraubendreher, die in der Mitte eine Aussparung haben. Gibt’s im gut sortierten Baumarkt oder auch in größeren Bit-Boxen bei Aldi usw. Wenn die Schrauben leichtgängig sind, kann man (Josef, bitte wegschauen!) es auch einseitig mit einem schmalen Schraubenzieher probieren ...

[stoffmadame]

Entschuldigt bitte mal die etwas OT-Frage:

Ist das ein Doppelumlaufgreifer?

[josef]

Das von Josef erwähnte Spezialwerkzeug sind Schraubendreher, die in der Mitte eine Aussparung haben. Gibt’s im gut sortierten Baumarkt oder auch in größeren Bit-Boxen bei Aldi usw. Wenn die Schrauben leichtgängig sind, kann man (Josef, bitte wegschauen!) es auch einseitig mit einem schmalen Schraubenzieher probieren ...





das hab ich aber gehört ! :D:D



diese durchgehenden schrauben halten den "kohlen-träger" innen auch auf position

soll bedeuten, wenn die äußeren spezial-muttern ab sind, fällt trotzdem nicht alles auseinander



im übrigen glaube ich nicht, daß du zwischen gurken und tomaten oder neben kaffeebohnen ordentliches werkzeug findest

[josef]

Entschuldigt bitte mal die etwas OT-Frage:

Ist das ein Doppelumlaufgreifer?





JAWOLL, das ist so einer



die sind optimal gegen fadenhudelei



findest du heutzutage fast nur noch bei pfaff, gritzner und in industriemodellen



ach ja, neulich habe ich so einen in der neuen großen bernina entdeckt :

die mit dem eingebauten obertransporteur ...

[freedom-of-passion]

Es gibt den CB ( central-bobbin= Zentralspulen) Greifer und den vermeintlichen

Umlaufgreifer (= Bernia), der bei Pfaff, Gritzner u.a. auch Doppelumlaufgreifer genannt wird. Der Dopelumlaufgreifer läuft zweimal rum für eine Schlingenbildung.

Das ist wohl der wesentliche Unterschied, abgesehen von einer wesentlich höheren Umlaufgeschwindigkeit und damit eine höhere Stichzahl/ Nähgeschwindigkeit.





Martin

[stoffmadame]

Ah danke

Ich hab den bei der Pfaff varimatic

und auch bei der babylock elegante als Nachbau

und schätze ihn.

Dachte aber, dass bei Modellen, die im Namen "hobby" haben, der CB-Greifer eingebaut ist.

Geht der Umlauf-Greifer bei den anderen Modellen nur 1x rum für 1 Stich?



Edit:

Nach genauerem Nachlesen von deinem Beitrag, Martin, glaub ich nicht. Richtig?

Bearbeitet 14. November 2012 von stoffmadame

[josef]

Es gibt den CB ( central-bobbin= Zentralspulen) Greifer und den vermeintlichen

Umlaufgreifer (= Bernia), der bei Pfaff, Gritzner u.a. auch Doppelumlaufgreifer genannt wird. Der Dopelumlaufgreifer läuft zweimal rum für eine Schlingenbildung.

Das ist wohl der wesentliche Unterschied, abgesehen von einer wesentlich höheren Umlaufgeschwindigkeit und damit eine höhere Stichzahl/ Nähgeschwindigkeit.

Martin





1. CB-greifer ist der oszillierende greifer

meistens in der unteren preisgruppe verbaut



2. einen vermeintlichen umlaufgreifer gibt es leider nicht

auch in den früheren pfaff 204, 207 war es ein doppelt umlaufender greifer



nein, bei der allerneuesten bernina ist ein doppelumlaufgreifer ähnlich wie bei den von dir genannten anderen maschinen drin

(ich kann mich auch irren, weil ich das nur aufgrund eines videos beurteilt hab)

[josef]

Ah danke

Ich hab den bei der Pfaff varimatic

und auch bei der babylock elegante als Nachbau

und schätze ihn.

Dachte aber, dass bei Modellen, die im Namen "hobby" haben, der CB-Greifer eingebaut ist.

Geht der Umlauf-Greifer bei den anderen Modellen nur 1x rum für 1 Stich?



Edit:

Nach genauerem Nachlesen von deinem Beitrag, Martin, glaub ich nicht. Richtig?





deine varimatic ist eine abwandlung der tipptastenmaschinen, die grundmechanik ist aber das gleiche

[stoffmadame]

Servus,

danke!

Gibt es eigentlich eine Übersicht über die nicht mehr ganz aktuellen Pfaff-Nämas? zB auch sortiert nach Greifersystemen?

[freedom-of-passion]

Ich glaube soetwas mal im net gesehen zu haben. Einfach mal über die Googlesuchfunktion schauen.





Martin

[stoffmadame]

Hmmm, so ganz fündig wurde ich noch nicht, aber immerhin fand ich das hier. Wo zB steht, dass Pfaff ab 1964 mit Janome kooperierte, um preisgünstige Maschinen herstellen zu können.

[josef]

Hmmm, so ganz fündig wurde ich noch nicht, aber immerhin fand ich das hier. Wo zB steht, dass Pfaff ab 1964 mit Janome kooperierte, um preisgünstige Maschinen herstellen zu können.





das ergab dann die modelle kayser, gritzner und pfaff 204 in dieser zeit

greifer zweitourig pro stich aber mit kapsel wie CB-greifer

[haca]

Hmmm, so ganz fündig wurde ich noch nicht, aber immerhin fand ich das hier. Wo zB steht, dass Pfaff ab 1964 mit Janome kooperierte, um preisgünstige Maschinen herstellen zu können.



Für diese Info musst du nicht in die Ferne schweifen : Der Kampf gegen den Untergang im Spiegel der Presse 1957-1973 - Hobbyschneiderin 24 - Forum





das ergab dann die modelle kayser, gritzner und pfaff 204 in dieser zeit

greifer zweitourig pro stich aber mit kapsel wie CB-greifer



Bist du sicher? Wie geht das zusammen?
