Privileg 590

[Italofan]

Servus,



habe eine Privileg 590 (Janome)von einer Bekannten meiner Frau die hat das Kabel von Pedal verloren und wusste auch nicht sicher ob die Maschine geht.

Also ein Kabel selbst gefertigt (nur zum Test) und die Maschine geht Tadellos.

Nur eine Sache ist komisch wenn die Maschine angesteckt ist und nicht betätigt

wird geht das Licht normal hell aber wenn man näht geht die helligkeit mit zunehmender "Drehzahl" herrunter bis fast aus und umgekehrt.

Schaltplan war im Motor eingeklebt.

Kennt einer dieses Phänomen?



PS:Hat einer eine Anleitung dafür ?



Bis dann



Dieter

[freedom-of-passion]

Dann ist das Lichtkabel falsch angeschlossen;) Wieviel Watt hat der Motor 65 ?

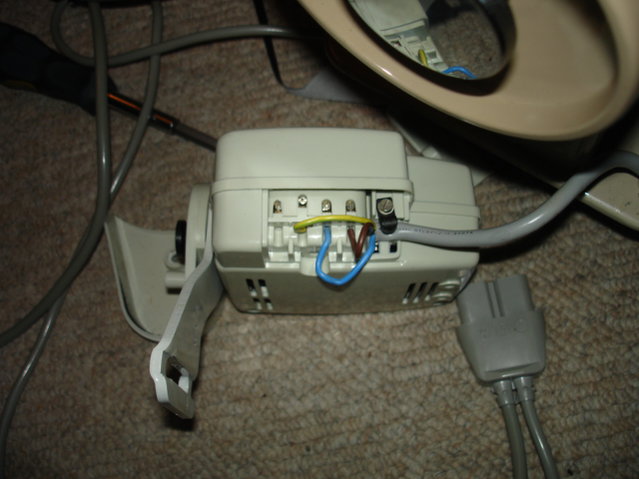

Hier siehst du das Lichtkabel einer 590 angeklemmt.



Martin

Bearbeitet 15. August 2012 von freedom-of-passion

[Italofan]

Hallo Martin,



danke für dein Bild aber ist das der Motor wenn ja sieht meiner anders aus.

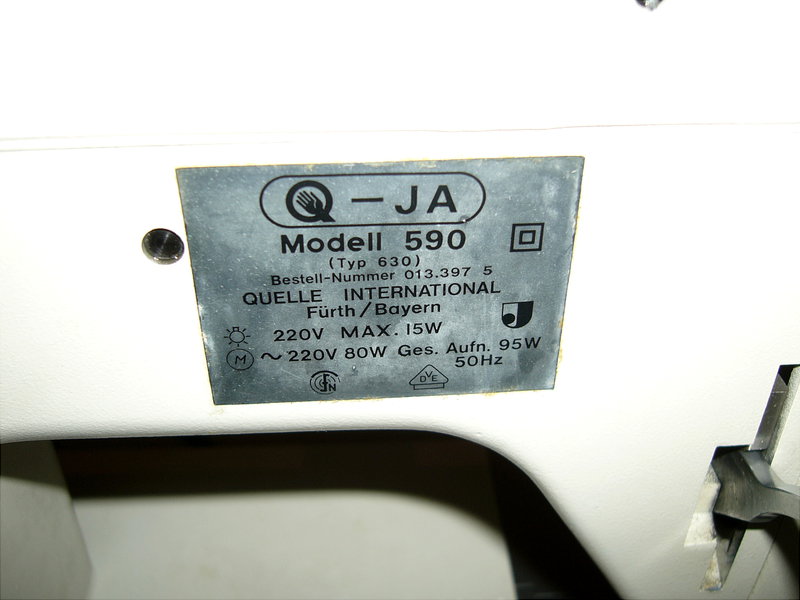

Laut Typenschild hat der Motor 80W gesamt Stromaufnahme ist 95W.

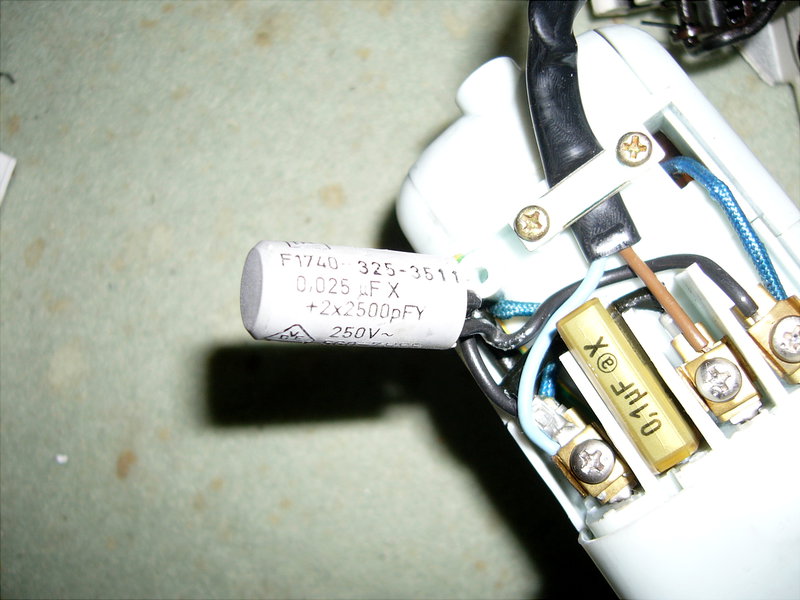

Habe ein Bild von meinen Motoranschluß gemacht.



Bis dann



Dieter

[freedom-of-passion]

Hallo Dieter,

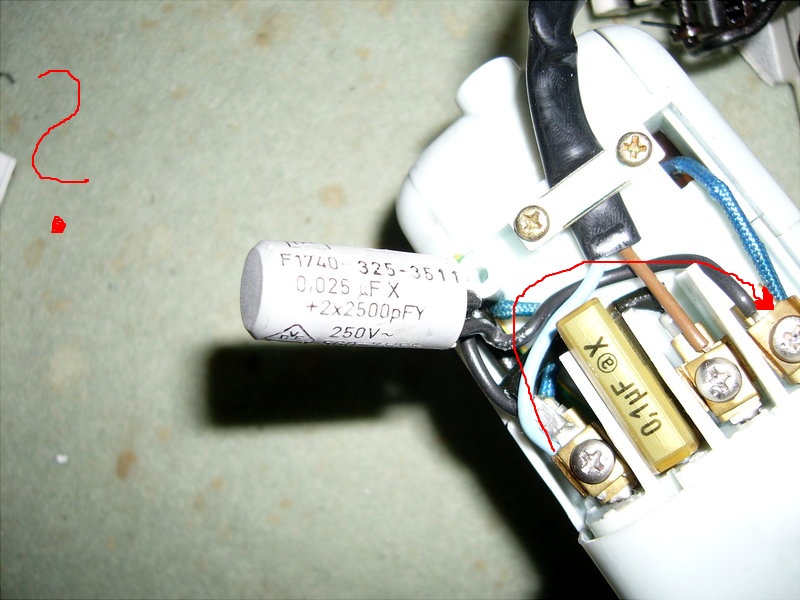

was steht auf dem Motor drauf? 80W müsste kein originaler sein. Vielleicht Efka oder was anderes. Zeige uns bitte mal etwas mehr von dem Motor. Vielleicht erkennt Rames , Josef, Peterle oder Flickschneider das gute Stück;) Jedenfalls ist hier ein Kabel Beleuchtung verkehrt. Ich denke Lampenkabel blau nach rechts zu Schwarz aber bin mir nicht sicher. Aber ich schaue noch mal eben...

Also der U28 ist völlig anders- hat 72W.. sorry Nomalerweise müsste am Motor eine Klemmenbezeichnung sein. Lampenzeichen ist ein Kreis mit X in der Mitte.

Und ich will nun nicht spekulieren, das wäre bei Strom nicht ungefährlich. Demnach könnte das Teil komplett falsch geklemmt sein. Das Licht muss vor dem Anlasser an den Strom, du hast es aber dahinter- logischerweise.



Martin

Bearbeitet 16. August 2012 von freedom-of-passion

[Italofan]

Servus,



aber was ich nicht verstehe wenn die Lampe über das Pedal läuft muss

es ja wenn die "Drehzahl" steigt immer heller werden.

Aber bei mir ist es ja umgekehrt bei Stillstand ist das Licht hell und wenn die

"Drehzahl" steigt wird das Licht immer dunkler.

Mach nochmal ein paar Bilder vom Motor.



Ciao



Dieter

[freedom-of-passion]

Du hast definitiv ein Kabel Lampe falsch aufgeklemmt. Mit einem Phasenprüfer kannst du prüfen auf welchen beiden Klemmen Strom anliegt ;-)



Martin

[Italofan]

Servus,



habe mich ein wenig mit dem Multimeter an der verkabelung versucht und auch den Fehler gefunden.

Kabel umgeklemmt und alles läuft normal.

Maschine näht gut und Bekannten ist zufrieden werde Ihr jetzt natürlich ein

anständiges Pedal besorgen weil mit dem geflickten gebe ich die Maschine nicht wieder raus.

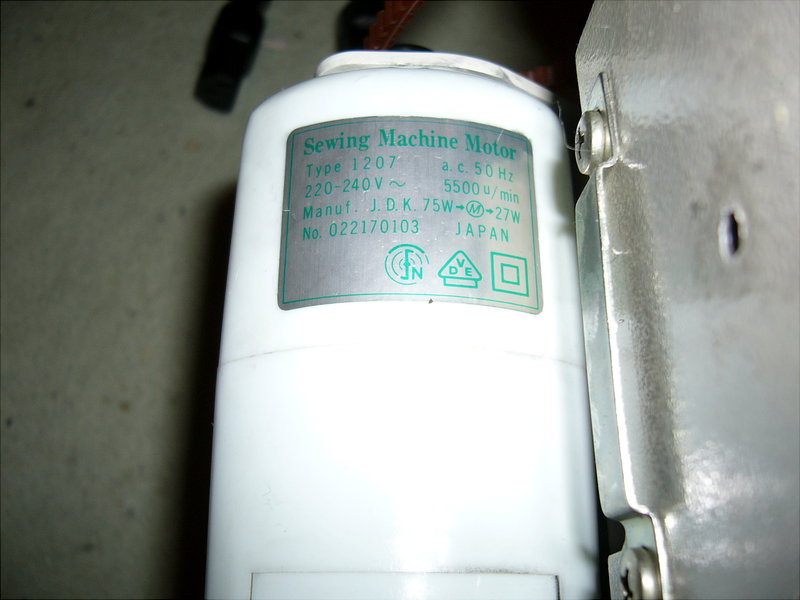

Habe Bilder vom Motor angehängt.



Bis dann



Dieter

[freedom-of-passion]

Na Dieter nun bekommst du aber einen Extrapunkt in Fliesskärtchen.



War meine Vermutung richtig ?





Martin

[Italofan]

Hallo Martin,



alles klar deine Vermutung war schon richtig ist ja eigentlich klar haben ein paar Bastler zuvor schon ein bisschen rumgeschraubt.

jetzt gehts ja .



Bis dann



Dieter
