Pfaff 483 mit Efka Variostop (220V) Motor streikt!

[F.K.]

Hallo liebe Gemeinde



habe gestern eine betagte Pfaff 483 mit Efka Variostop "günstig" gekauft - beim Verkäufer lief sie laut und kraftvoll. Den Panzer also in den Kombi nach Hause und dann in den heimischen Keller gewuchtet. Heute vormittag alles wieder zusammengesetzt, Kabel angeschlossen eingeschaltet: Nur ein lautes Summen, sonst nix. Nach ca. 20 Sek. wird die Schutzschaltung aktiv und schaltet ab. Habe 3-4 mal probiert mit immer dem gleichen Resultat. Habe allerdings bemerkt, dass das Aussengehäuse des Motors ziemlich heiß geworden ist. Habe den Stecker gezogen und bin ratlos! Alles im Eimer? Hat vielleicht jemand eine Idee warum der Motor nicht richtig anläuft. Freue mich über jeden Tipp/Hinweis. Möchte nicht gleich wieder damit in die Werkstatt fahren...

Gruß aus Berlin

Frank

[freedom-of-passion]

War doppelt- deshalb gelöscht



Martin

Bearbeitet 27. Juli 2012 von freedom-of-passion

[freedom-of-passion]

Also mit dem Variostop bin ich ehrlich gesagt kein Profi, aber es spricht bei ' Brummen ' alles für einen Kondensatorendefekt. Aber vielleicht sprichst du mal Josef an, der in Sachen Pfaff immer guten Rat weiß. Eine weitere Ursache bei Drehstrom ( runder Stecker ) könnte eine falsche Polung sein. Die Drehrichtung lässt sich mit den 2 strombringenden Phasen tauschen. Sehr oft sind diese Kabel schwarz....



Martin

[josef]

  F.K. schrieb:

Hallo liebe Gemeinde



habe gestern eine betagte Pfaff 483 mit Efka Variostop "günstig" gekauft - beim Verkäufer lief sie laut und kraftvoll. Den Panzer also in den Kombi nach Hause und dann in den heimischen Keller gewuchtet. Heute vormittag alles wieder zusammengesetzt, Kabel angeschlossen eingeschaltet: Nur ein lautes Summen, sonst nix. Nach ca. 20 Sek. wird die Schutzschaltung aktiv und schaltet ab. Habe 3-4 mal probiert mit immer dem gleichen Resultat. Habe allerdings bemerkt, dass das Aussengehäuse des Motors ziemlich heiß geworden ist. Habe den Stecker gezogen und bin ratlos! Alles im Eimer? Hat vielleicht jemand eine Idee warum der Motor nicht richtig anläuft. Freue mich über jeden Tipp/Hinweis. Möchte nicht gleich wieder damit in die Werkstatt fahren...

Gruß aus Berlin Frank





  freedom-of-passion schrieb:

Also mit dem Variostop bin ich ehrlich gesagt kein Profi, aber es spricht bei ' Brummen ' alles für einen Kondensatorendefekt. Aber vielleicht sprichst du mal Josef an, der in Sachen Pfaff immer guten Rat weiß. Eine weitere Ursache bei Drehstrom ( runder Stecker ) könnte eine falsche Polung sein. Die Drehrichtung lässt sich mit den 2 strombringenden Phasen tauschen. Sehr oft sind diese Kabel schwarz....



Martin



wenn der motor beim verkäufer gelaufen ist, (400 volt-anschluß ? )

beim käufer aber nicht liegt in der regel eine verpolung der anschluß-drähte vor

seid ihr sicher, daß der "Elektrische-Anlagen-Bauer" mit einem phasenprüfer gearbeitet hat ? (nein, ich mein keinen lügenbeutel sondern ein spezielles gerät für drehstrom-steckdosen)



da ihr schreibt, daß der motor bedenklich heiß wird



UNBEDINGT DEN STECKER ZIEHEN UND EINEN FACHMANN VOR ORT HERANZIEHEN



auch wenn das was kostet

sollten sowohl die steckdose als auch die maschine auf die elektrische sicherheit und korrekten anschluß geprüft werden



LAIEN-BASTELEIEN KÖNNEN LEBENSGEFÄHRLICH SEIN



andererseits, kann das "brummen" auch von einer mechanischen blockierung kommen

keilriemen richtig drauf ?

maschine schwergängig ?



da die drehstrom-motoren keine schleifer (kohlen) haben brauchen sie auch keine kondensatoren

nur wenn sie mit 230 volt betrieben werden sollen, bringt der betriebs-kondensator die fehlende 3. phase

Bearbeitet 27. Juli 2012 von josef
ergänzung

[F.K.]

Vielen Dank für eure Unterstützung!



Das Problem war (wie leider so oft), das "Teil" vor der Maschine...

Da ich vom Verkäufer keine Einweisung in die Besonderheiten des 220 Volt Umbaus erhalten hatte, wurde mir der kleine, nachträglich angebrachte Schalter neben dem eigentlichen Hauptschalter erst später bewusst.

Dabei handelt es sich wohl um den "Kondensatorturbo" der dafür sorgt, dass die Maschine nach Betätigung des Hauptschalters genug Saft bekommt. Das man diesen nach erfolgreichem Start wieder zurückstellt habe ich dann auch gelernt, nachdem die Maschine nach 1-2 Minuten (mit noch aktiviertem Turbo) immer wieder selbständig abschaltete.

Fazit: Alles gut, Maschine läuft und nochmals herzlichen Dank an Martin und Josef!

Gruß

Frank



Eine Frage hätte ich doch noch: Die Pfaff 483 ist ja ein sogenannter "Schnellnäher". Die Erfahrung, dass das Teil für meine Ansprüche (Ledergurte nähen) eigentlich viel zu schnell näht habe ich auch schon machen dürfen. Langsam nähen ist nur mit sehr viel Feingefühl möglich. Weiß jemand ob man die Drehzahl dieser Pfaff irgendwo herunter regeln kann - möglichst ohne dass man Motorkraft einbüßt? Dann wäre die Pfaff fast perfekt für meine Zwecke...

[josef]



mir kommt da was komisch vor

das ist eine außergewöhnliche verschaltungs-politik

insbesondere bei einem vario-stop



bitte von diesen bauteilen und gesamtansicht fotos anhängen

[F.K.]

Hallo Josef,

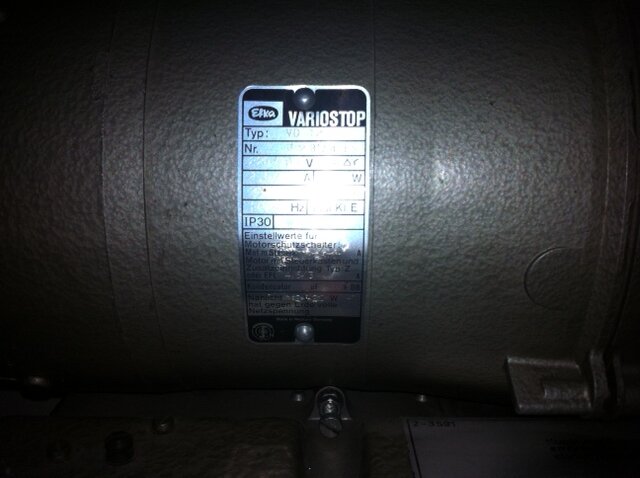

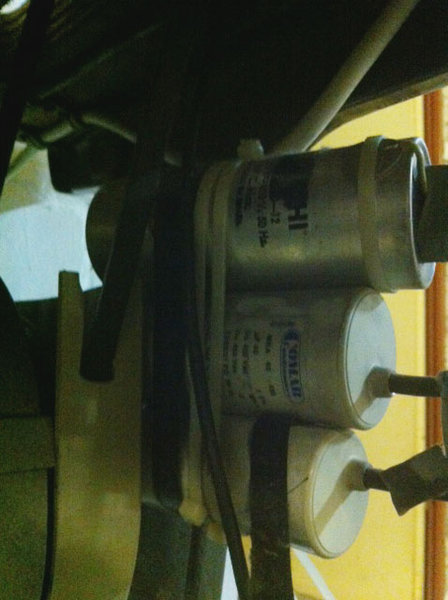

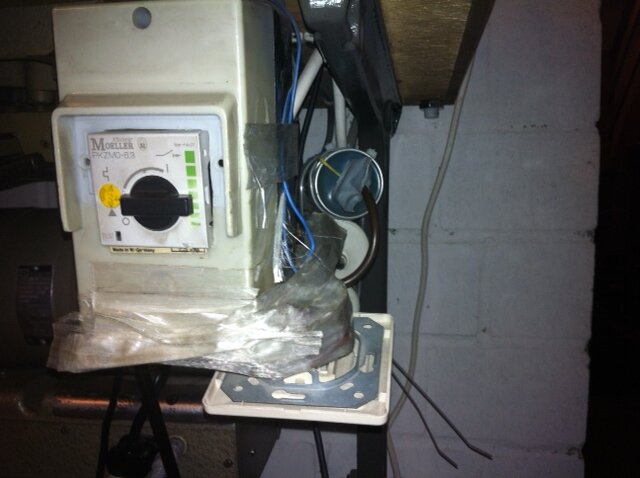

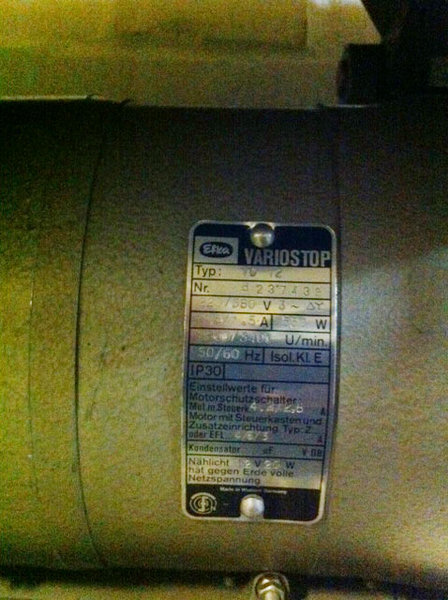

anbei ein paar Bilder der Pfaff. Hoffe, der Umbau ist für Dich einigermassen erkennbar.

Gruß

Frank

[Aviation Streuner]

  Am 3.8.2012 um 11:16 schrieb F.K.:

Hallo Josef,

anbei ein paar Bilder der Pfaff. Hoffe, der Umbau ist für Dich einigermassen erkennbar.

Gruß

Frank



Aufklappen

Der Post ist zwar recht alt..aber ich kann nicht anders als darauf zu reagieren...



Wenn Ihr solche wilden Basteleien vorfindet dann ist vorsicht geboten.

Um einen EFKA Variostop Motor der auf 380V Drehstrom ausgelegt ist an der normalen Schutzkontaktsteckdose zu betreiben muß der Motor im Anschlußhkasten auf der Rückseite in Dreiecksschaltung umgeswitcht werden und mittels der Steinmetzschaltung ein Betriebskondensator eingebaut werden.

Der kondensator (EINER) erzeugt eine Phasenverschiebungm die allerdings nicht wie bei Drehstrom 120Grad sondern nur ca 90Grad ist.

Ich persönlich habe grundsätzlich ein etwas gespaltenes Verhältnis zu diesen Motoren und auch mit den Umbauten..wenn es so einen "Uralt" Motor oder  den Kondensator "zerlegt" wärend man vor der Maschine sitzt bleibt kein Auge trocken.. der Grund warum in deer Industrie früher 550Watt Drehstrom Motoren und Magnetkupplungen eingesetzt wurden liegt nicht daran das diese das "non plus Ultra" waren sondern man wollte elektrische Schräglasten und Lastspitzen vermeiden.

Den Gedanken den man gerne hat den Motor und die Steuerung mit der eigendlichen Nähmaschine in Verbindung zu bringen sollte man sich trennen...

  Am 3.8.2012 um 11:16 schrieb F.K.:



Aufklappen

  Am 3.8.2012 um 11:16 schrieb F.K.:



Aufklappen



Bearbeitet 7. Januar von Aviation Streuner
