Singer 2515C, holt den Unterfaden nicht "hoch"

[det]

Hmm,

ich meine, dass ich eine bauähnliche Maschine im Keller stehen habe. Ich schaue mal nach und melde mich, wenn ich sie gefunden habe.

[Xani]

Das ist mega lieb. Danke

[det]

Hallo,
ich habe hier eine 5070C stehen, die ist dann doch etwas anders aufgebaut.



Vielleicht hat ja jemand Zugriff auf das Servicemanual der Maschine und kann dir weiterhelfen, ich bin dann leider "raus".



Gruß

Detlef

Bearbeitet 29. März 2022 von det

[Xani]

Trotzdem herzlichen Dank für deine Hilfe.

VG Xani

[bianchifan]

Hast Du Dein Problem mittlerweile gelöst?



[Xani]

Nein, leider nicht. Werde mal in einer Werkstatt nachfragen bezüglich kosten.

[bianchifan]

Ich kenne Deine Maschine nicht, habe aber schon bei drei Maschinen ähnliche Probleme gelöst.

Bei einer Singer Jaens aus den 80igern (oder doch Anfang 90iger..) musste ich so ziemlich alles korrigieren, es bleiben Probleme mit dem Kack Apollo-Greifer, ich finde einfach keine gescheite Plastikschachtel. Bei einer Curvy lag  das Timing der unteren Welle komplett daneben.#

Bei einer Carina professional musste ich den Abstand der Nadelstange korrigieren, davon habe ich sicherlich noch Bilder.

Auf Deinen Fotos meine ich erkennen zu können, dass das Greifertiming nicht optimal sein könnte, das Hauptproblem aber wohl ein zu großer Nadelabstand ist.

Vielleicht magst Du ja noch einmal ein Foto von der kompletten Nadelstange aus mehreren Betrachtungswinkeln anfertigen?







[bianchifan]

Fotos gefunden..



Problem:

Massive Stichaussetzer links.

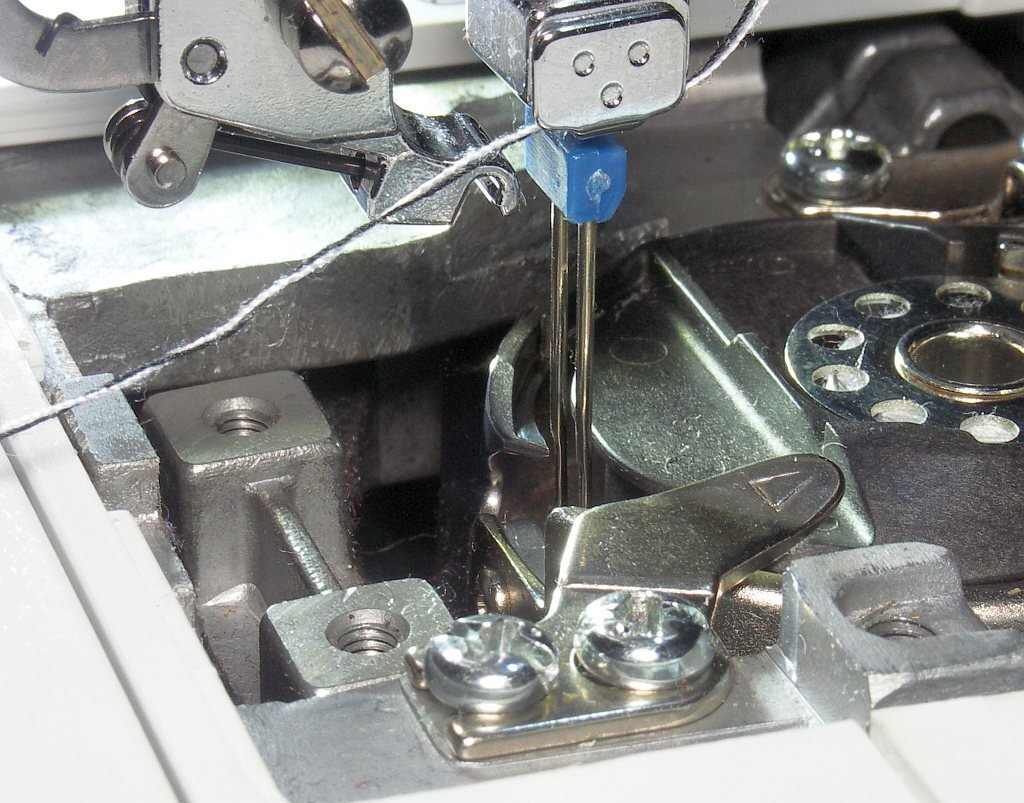

1. Foto, NAelabstand zu groß

2. Foto, irgendwie klappert es...

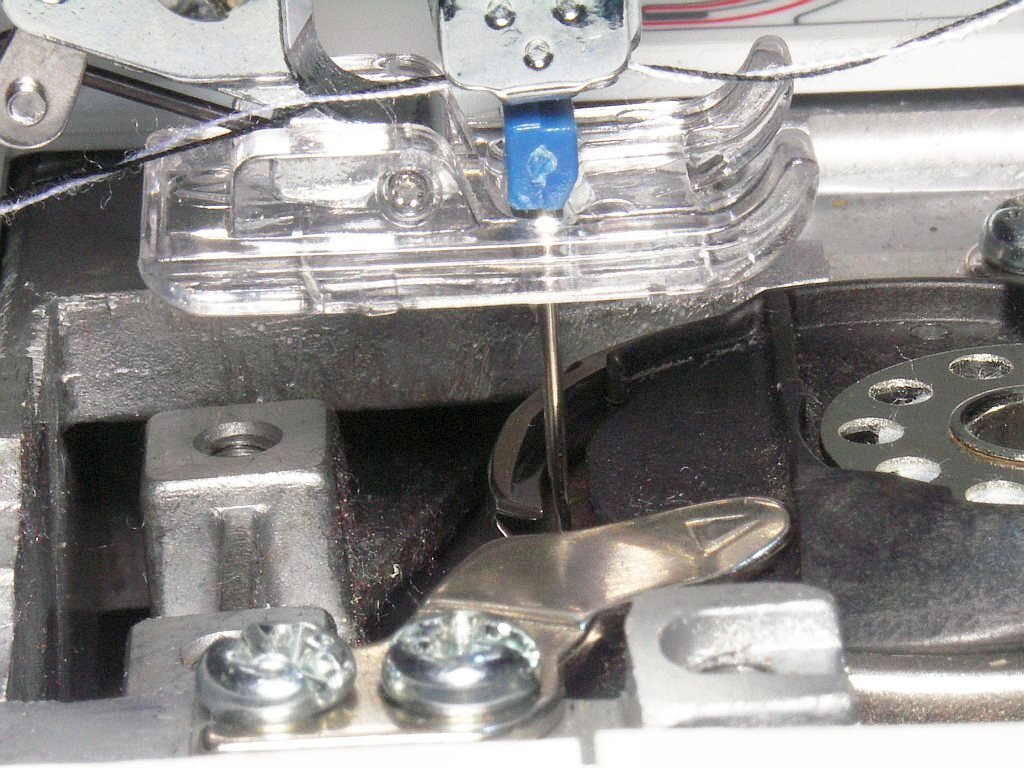

3. Foto, ja wo ess er denn, sofern ein Faden da wäre







[bianchifan]

Vergessen:

Bild 2 zeigt die rechte Seite (Zwillingsnadel), Bild drei die linke.



Nach Korrektur des Abstandes und minimaler Timingkorrektur näht die Maschine absolut einwandfrei.

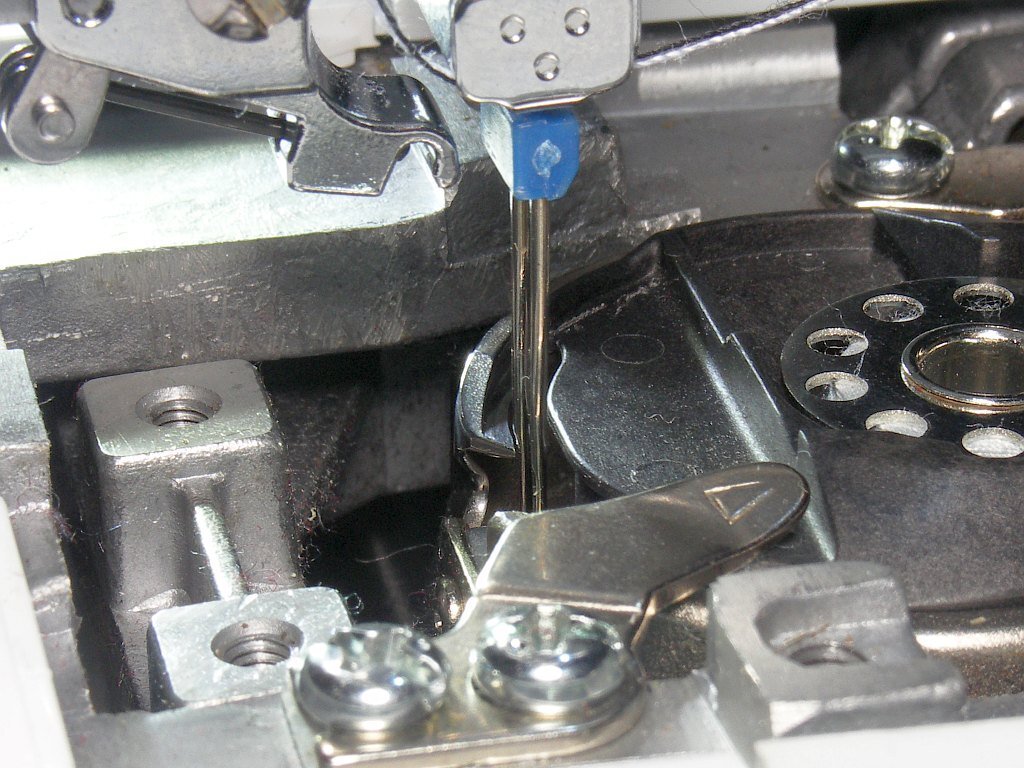

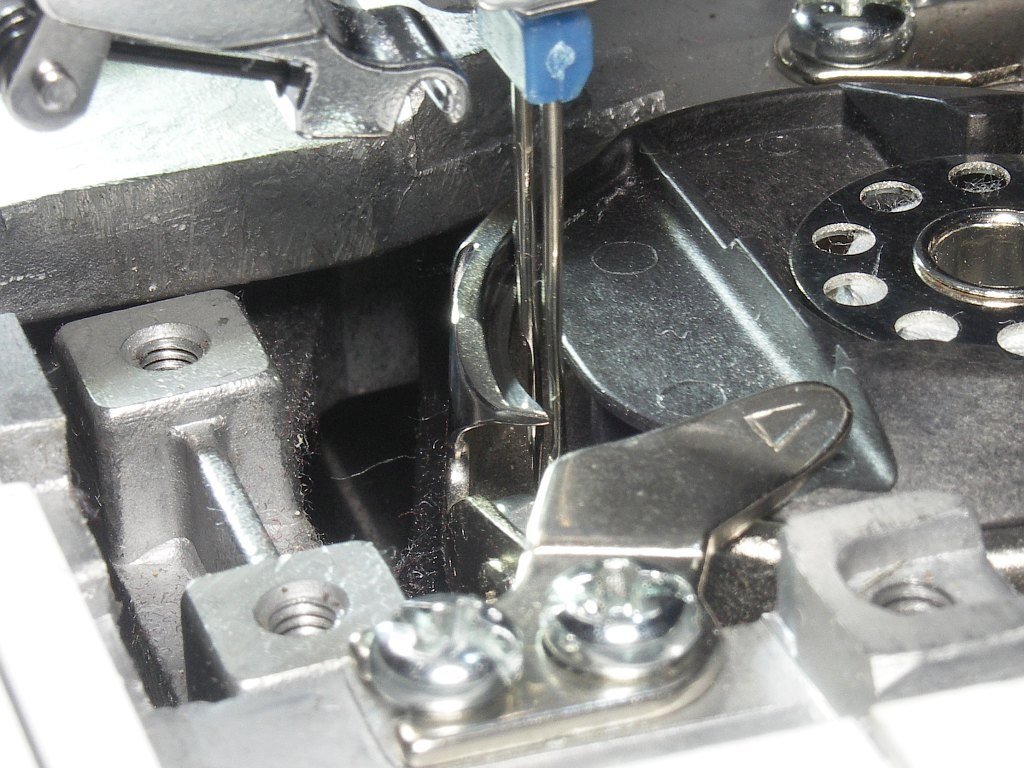

Foto 1, links, Foto 2, rechts.

[bianchifan]

Und noch etwas, 2 Möglichkeiten zur Justage der Nadelstange

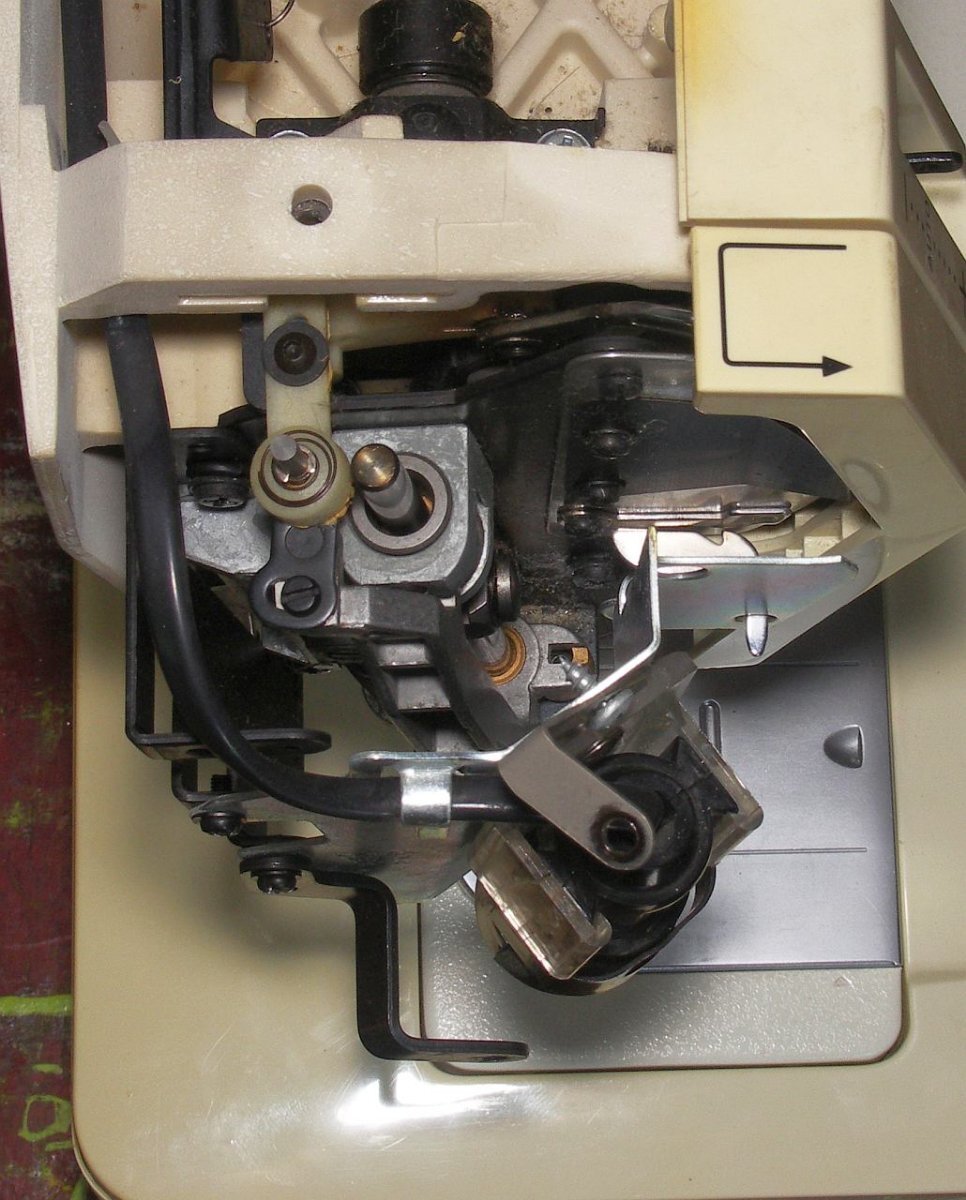

1. Foto,  Draufsicht von oben bei meiner 6231 (Jeans), die Stellmöglichkeiten befinden sich irgendwo im/am Alublock, die messingfarbene Buchse etwas tiefer ist der Drehpunkt.

Bei diesem Gerät handelt es sich um ein Schrägstichmodell.

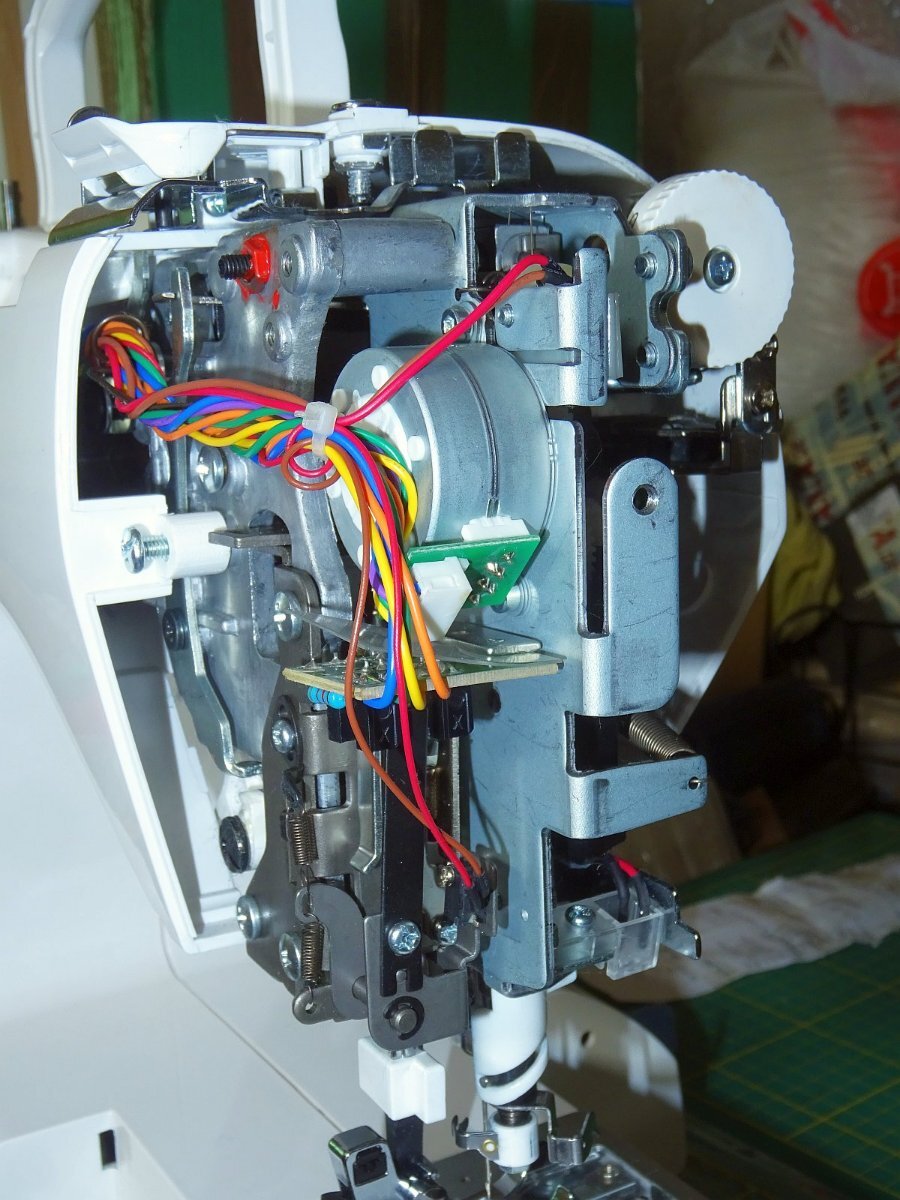

2. Foto, schwarze Stellschraube mit Kontermutter und rotem Lack gesichert.

Stammt von einer curvy und ist erst ein paar Wochen her
