Neckermann Vollzickzack-Nähmaschine: Nadelposition zu weit links

[sternie85]

Hallo zusammen,



ich lese jetzt schon einige Zeit bei euch mit und habe viele wertvolle Tipps und Anregungen gefunden. Und nun möchte ich euch mein Problem mit einer Nämaschine schildern. Dazu sei gesagt, ich bin noch Nähanfängerin und hatte mit einem gut gemeinten Geschenk "Aldi-Nähmaschine" viel Ärger und nur Reparaturen.

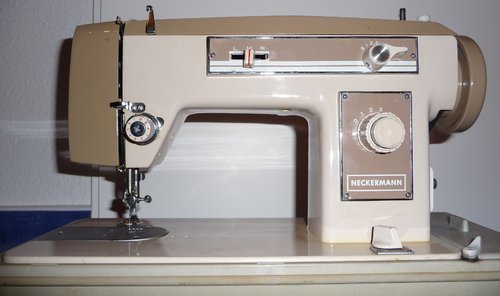

Nun habe ich seit einigen Tagen eine alte Nähmaschine hier stehen, die Neckermann Vollzickzack Typ ET-5F/N von 1972.

Das gute Stück schlummerte noch im Keller und wurde jahrelang nicht benutzt. Mittlerweile habe ich alle beweglichen Teile mit Waschbenzin und Öl gemäß Anleitung hoffentlich wieder gut gängig gemacht, allerdings stimmt mit der Nadelposition etwas nicht: Bei Stichlageneinstellung "Mitte" befindet sich die Nadel etwas links von der Mitte des Nähfüßchens, bei Stichlageneinstellung "Links" ist die Nadel zu weit links und stößt bei der Bewegung zum Unterfaden auf die Metallplatte auf, bei Stichlageneinstellung "Rechts" ist die Nadel nahezu mittig, lediglich leicht rechts von der Mitte des Nähfüßchens. (Zur Verdeutlichung habe ich Fotos gemacht und diesem Post angehangen.)

Und jetzt frage ich mich, ob man die Nadelposition irgendwie korrigieren kann. Hat hier jemand Erfahrung damit? Möglicherweise muss ich ja nur an der ein oder anderen Schraube drehen und das Problem lässt sich beheben. Ich möchte allerdings nicht einfach so drauf los schrauben und nachher mehr kaputt machen... oder kann man vielleicht ein Teil austauschen?

Der Gradstich lässt sich momentan ja nutzen, allerdings befürchte ich, dass ich die Nadel kaputt mache (oder schlimmstenfalls noch mehr), sobald ich den Zickzackstich nutze und die Nadel aufschlägt.



Ich danke euch für jeden Rat

Allein einen schönen Sonntag,

Sternie

[josef]

  sternie85 schrieb:

Hallo zusammen,



ich lese jetzt schon einige Zeit bei euch mit und habe viele wertvolle Tipps und Anregungen gefunden. Und nun möchte ich euch mein Problem mit einer Nämaschine schildern. Dazu sei gesagt, ich bin noch Nähanfängerin und hatte mit einem gut gemeinten Geschenk "Aldi-Nähmaschine" viel Ärger und nur Reparaturen.

Nun habe ich seit einigen Tagen eine alte Nähmaschine hier stehen, die Neckermann Vollzickzack Typ ET-5F/N von 1972.

Das gute Stück schlummerte noch im Keller und wurde jahrelang nicht benutzt. Mittlerweile habe ich alle beweglichen Teile mit Waschbenzin und Öl gemäß Anleitung hoffentlich wieder gut gängig gemacht, allerdings stimmt mit der Nadelposition etwas nicht: Bei Stichlageneinstellung "Mitte" befindet sich die Nadel etwas links von der Mitte des Nähfüßchens, bei Stichlageneinstellung "Links" ist die Nadel zu weit links und stößt bei der Bewegung zum Unterfaden auf die Metallplatte auf, bei Stichlageneinstellung "Rechts" ist die Nadel nahezu mittig, lediglich leicht rechts von der Mitte des Nähfüßchens. (Zur Verdeutlichung habe ich Fotos gemacht und diesem Post angehangen.)

Und jetzt frage ich mich, ob man die Nadelposition irgendwie korrigieren kann. Hat hier jemand Erfahrung damit? Möglicherweise muss ich ja nur an der ein oder anderen Schraube drehen und das Problem lässt sich beheben. Ich möchte allerdings nicht einfach so drauf los schrauben und nachher mehr kaputt machen... oder kann man vielleicht ein Teil austauschen?

Der Gradstich lässt sich momentan ja nutzen, allerdings befürchte ich, dass ich die Nadel kaputt mache (oder schlimmstenfalls noch mehr), sobald ich den Zickzackstich nutze und die Nadel aufschlägt.



Ich danke euch für jeden Rat

Allein einen schönen Sonntag,

Sternie



im forum



super beitrag, gleich mit bildern, die dein problem verdeutlichen



aufgrund der tatsache, daß dein grundplattenschieber nach links öffnet und der "komischen" Nadelbefestigung

behaupte ich mal, daß deine maschine einen "mitgehenden" greifer eingebaut hat (bewegt sich mit der nadel im ZZ hin und her)

das würde aber bedeuten, daß die flache seite der nadel "nach rechts" gehört

und von links "nach rechts" eingefädelt wird



durch die andere nadelbefestigung steht dann die nadel auch anders im stichloch und du müßtest auch noch ein paar andere dinge kontrollieren, bevor du da was schraubst



bitte ein bild von unten (jaaa, ich will deiner maschine mal unters "röckchen gucken")

und eines ohne füßchen und stichplatte



gruß josef

[Ramses298]

Hallo Forum!





  josef schrieb:

super beitrag, gleich mit bildern, die dein problem verdeutlichen

Das war auch gleich mein erster Gedanke!



Wie josef geschrieben hat, zuerst die Nadel vernünftig einsetzen!

Die Maschine hat mit Sicherheit einen mitgehenden CB Greifer.



Bei jeder vernünftigen Maschine kann man die Stichlage justieren!



Aber erst einmal die Bedienung richtig hinbekommen!





Alles Gute!



Ramses298.

[sternie85]

Hallo zusammen und lieben Dank für eure schnellen Antworten und das herzliche Willkommen hier im Forum!



@Josef:

  josef schrieb:

aufgrund der tatsache, daß dein grundplattenschieber nach links öffnet und der "komischen" Nadelbefestigung

behaupte ich mal, daß deine maschine einen "mitgehenden" greifer eingebaut hat (bewegt sich mit der nadel im ZZ hin und her)

das würde aber bedeuten, daß die flache seite der nadel "nach rechts" gehört

und von links "nach rechts" eingefädelt wird



Die Nadel ist so eingesetzt, wie du vermutest, mit der flachen Seite der Nadel nach rechts. Ich habe die Nadel auch schonmal neu eingesetzt, ist alles fest an Ort und Stelle und scheint richtig eingesetzt zu sein.

Der Faden wird von links nach rechts eingefädelt. Ob der Greifer mitgeht, habe ich noch nicht beobachtet, versuche das heute Abend mal rauszufinden.



  josef schrieb:

bitte ein bild von unten (jaaa, ich will deiner maschine mal unters "röckchen gucken")

und eines ohne füßchen und stichplatte



Die Fotos mache ich heute Abend und melde mich dann wieder!

Nochmal lieben Dank!



Euch allen einen guten Start in die Woche!

Sternie

[sternie85]

Erstmal eine Korrektur zu heute Morgen: die Nadel war natürlich nicht richtig eingesetzt, auf den Fotos schön deutlich zu sehen, aber ich hatte wohl was mit den Augen... beim Probenähen war der Faden auch definitiv von links nach rechts eingefädelt, ich muss die Nadel beim Reinigen falsch wieder eingesetzt haben. Sorry dafür!



  josef schrieb:

bitte ein bild von unten (jaaa, ich will deiner maschine mal unters "röckchen gucken")

und eines ohne füßchen und stichplatte

Die Fotos hänge ich an. Ich habe verschiedene Bilder gemacht:

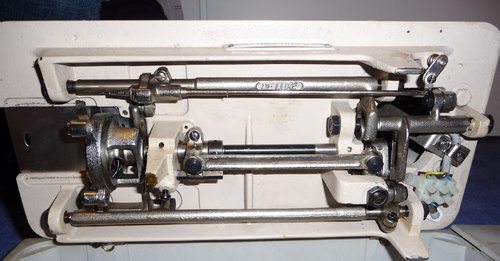

(1) NäMa von unten

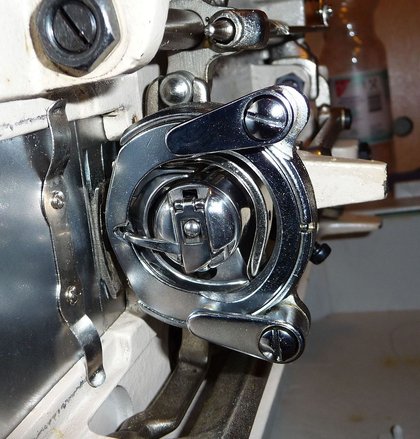

(2) Spulenkapsel von unten / seitlich

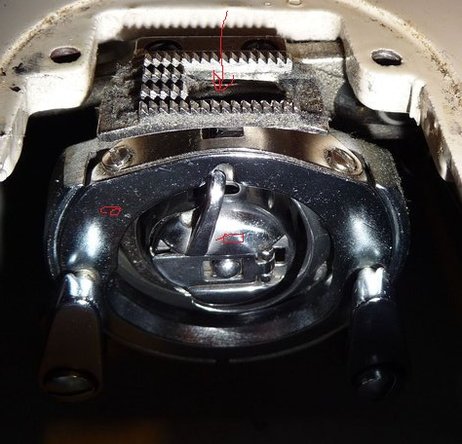

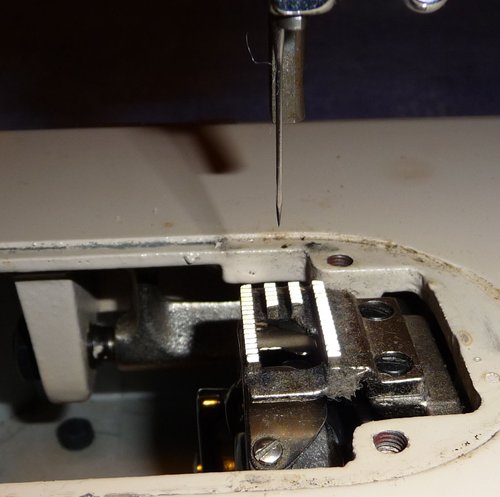

(3) Spulenkapsel von oben ohne Füßchen und Stichplatte

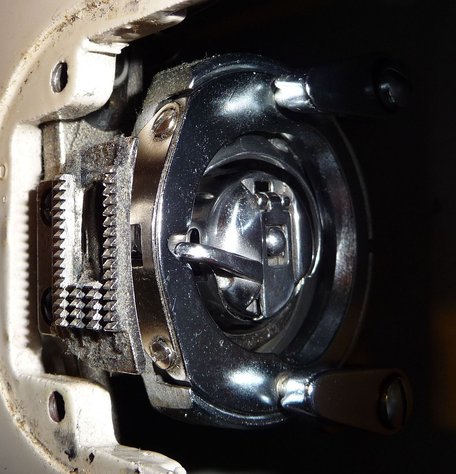

(4) Spulenkapsel von der Seite ohne Füßchen und Stichplatte

@josef: meintest du das so? Bin gespannt, was ich als nächstes kontrollieren soll!



Viele Grüße,

Sternie

[Ramses298]

Hallo Sternie!





Mitgehender CB Greifer!



Ist das Problem bei richtig eingesetzter Nadel noch vorhanden?



Wenn ja, dann wird das wahrscheinlich etwas schwieriger!

Wenn man die Nadelstange einstellt, dann muß die Greiferstellung bei dieser Konstruktion entsprechend angepaßt werden.





Alles Gute!



Ramses298.

[sternie85]

Hallo Ramses298,



ja, das Problem besteht auch noch bei richtig eingesetzter Nadel, war mir schon beim ersten Probenähen aufgefallen.

Nadelstange und Greiferstellung korrigieren klingt nicht ganz so einfach, aber vielleicht schaffe ich es mit eurer Hilfe. Habe nur so gar keinen Plan, was ich da genau wie verstellen muss.



Viele Grüße,

Sternie

[josef]



prüfe ob nadel und greifer-bewegung synchron sind !



soll heißen :

die nadel muß bei jeder position genau neben dem greifer vorbeigehen

wenn zwischen nadelstangen- und greifer-bewegung sich was verschiebt

ist die maschine ausgeschlagen und ein reparatur-versuch (nächster schritt) ist zum scheitern verurteilt



gruß josef

[sternie85]

Guten Morgen zusammen!



  josef schrieb:

prüfe ob nadel und greifer-bewegung synchron sind !



@josef: Das werde ich mir heute Abend mal anschauen. Aber erst gehts zum Nähkurs (Frau muss sich ja weiterbilden ), kann also noch etwas dauern mit meiner nächsten Antwort. Danke dir!!



Viele Grüße,

Sternie

[josef]

  sternie85 schrieb:

Guten Morgen zusammen!







@josef: Das werde ich mir heute Abend mal anschauen. Aber erst gehts zum Nähkurs (Frau muss sich ja weiterbilden ), kann also noch etwas dauern mit meiner nächsten Antwort. Danke dir!!



Viele Grüße,

Sternie





dazu drehst du mit der hand die nadel runter und noch ein bissel weiter, damit du sehen kannst wie dicht nadel und greifer stehen

den deckel oben drauf schraubst du ab und versuchst nadelstange und greifer gegenseitig zu verschieben

da soll nix nachgeben



wenn also erfolgreich, dann bitte foto von oben knipsen und hier als anhang hochladen



gruß josef

[sternie85]

Hallo Josef, hallo Forum,



  josef schrieb:

dazu drehst du mit der hand die nadel runter und noch ein bissel weiter, damit du sehen kannst wie dicht nadel und greifer stehen

den deckel oben drauf schraubst du ab und versuchst nadelstange und greifer gegenseitig zu verschieben

da soll nix nachgeben

wenn also erfolgreich, dann bitte foto von oben knipsen und hier als anhang hochladen



ich denke, mit der perfekten Anleitung werde ich das nachprüfen können Leider ist es gestern Abend einfach zu spät geworden und dann hat auch noch die Waschmaschine gestreikt... treu nach dem Motto "erstens kommt es anders und zweitens als man denkt"



Morgen Abend kann ich hoffentlich die Bilder machen, heute wirds wohl auch wieder später.



Einen schönen Tag euch allen!

Sternie

[sternie85]

Hallo Josef, hallo Forum,



leider bin ich erst heute wieder dazu gekommen, mich der Nähmaschine zu widmen.



Ich habe nun nach Josefs Erläuterungen die Nähmaschine näher begutachtet, aber ich konnte nicht so wirklich etwas feststellen. Wenn ich die Nadel mit der Hand runter drehe, geht sie immer den gleichen Weg am Greifer vorbei.

Dann habe ich den Deckel abgeschraubt und versucht, die Nadelstange zu verschieben, da tut sich nichts. Aber wie soll ich den Greifer verschieben? Bin da grade etwas ratlos...

Habe eben nochmal die Spulenkapsel eingesetzt und die Nadel von Hand gedreht. Bei hoher Nadelposition kann ich die Spulenkapsel durch drücken links von ihrer Mitte auf dieser Seite nach hinten drücken. Muss das so sein?

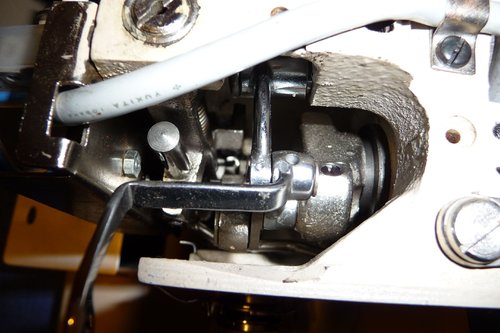

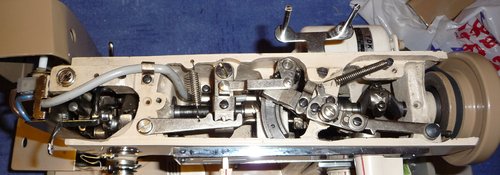

Als Anhang nun auch die neuen Fotos, einmal die Gesamtübersicht ohne Deckel und dann im Detail nochmal die Nadelstange.



Euch allen einen schönen Abend!

Sternie

[josef]

  sternie85 schrieb:

Hallo Josef, hallo Forum,



leider bin ich erst heute wieder dazu gekommen, mich der Nähmaschine zu widmen.



Ich habe nun nach Josefs Erläuterungen die Nähmaschine näher begutachtet, aber ich konnte nicht so wirklich etwas feststellen. Wenn ich die Nadel mit der Hand runter drehe, geht sie immer den gleichen Weg am Greifer vorbei.

Dann habe ich den Deckel abgeschraubt und versucht, die Nadelstange zu verschieben, da tut sich nichts. Aber wie soll ich den Greifer verschieben? Bin da grade etwas ratlos...

Habe eben nochmal die Spulenkapsel eingesetzt und die Nadel von Hand gedreht. Bei hoher Nadelposition kann ich die Spulenkapsel durch drücken links von ihrer Mitte auf dieser Seite nach hinten drücken. Muss das so sein?



Als Anhang nun auch die neuen Fotos, einmal die Gesamtübersicht ohne Deckel und dann im Detail nochmal die Nadelstange.



Euch allen einen schönen Abend!

Sternie

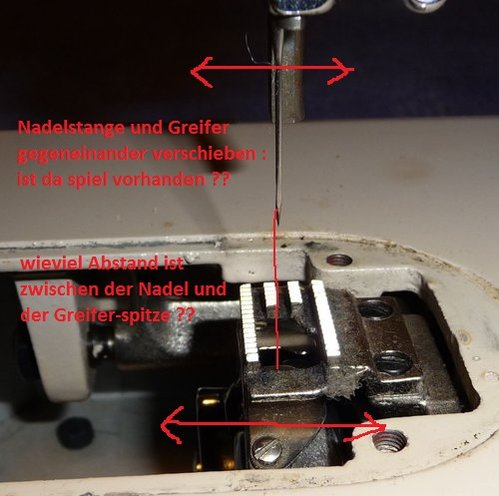

vielleicht verstehst du mit einem anderen bild besser, was ich meine :

die ZZ-bewegung der nadelstange ist doch mechanisch mit der ZZ-bewegung des greifers gekoppelt

wenn man/frau an der nadelstange < zieht/schiebt >

gleichzeitig an der greiferbahn schiebt > < zieht (also gegenläufig)

DANN DARF DA KEIN SPIEL SEIN

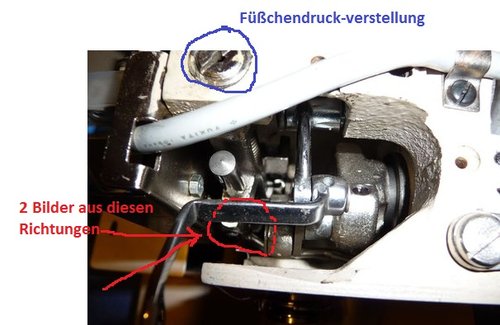

um dir dann die einstellschraube für die nadelposition zu zeigen, brauch ich noch bilder



gruß josef

[sternie85]

Hallo Forum, hallo josef,



  josef schrieb:

wenn man/frau an der nadelstange < zieht/schiebt >

gleichzeitig an der greiferbahn schiebt > < zieht (also gegenläufig)

DANN DARF DA KEIN SPIEL SEIN



wir haben nun alles mögliche probiert, konnten aber kein Spiel zwischen Nadelstange und Greiferbahn feststellen. Wenn die Nadel beim Zickzack links und rechts unten zur Greiferbahn kommt, ist der Abstand zwischen Greiferspitze und Nadelspitze jeweils gleich, etwa 2mm (mit dem Fingernagel ertastet...)



  josef schrieb:

um dir dann die einstellschraube für die nadelposition zu zeigen, brauch ich noch bilder

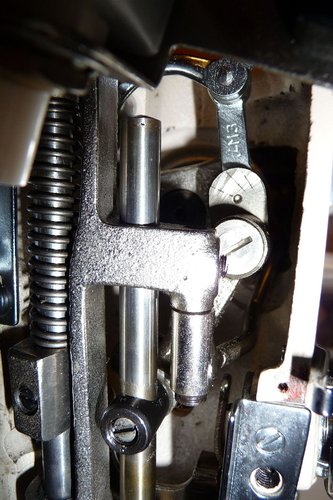

Die Bilder habe ich gemacht. Hierbei habe ich die Lampe gelöst und nach oben aus dem Bild gedreht. Ein Bild ist direkt von links (wenn man vor der Nähmaschine steht), das andere schräg von vorne, passend zu deinen Pfeilen.



Vielen Dank für deine Hilfe und Geduld!



Euch allen einen schönen Abend,

Sternie

[josef]

  sternie85 schrieb:

Hallo Forum, hallo josef,

wir haben nun alles mögliche probiert, konnten aber kein Spiel zwischen Nadelstange und Greiferbahn feststellen. Wenn die Nadel beim Zickzack links und rechts unten zur Greiferbahn kommt, ist der Abstand zwischen Greiferspitze und Nadelspitze jeweils gleich, etwa 2mm (mit dem Fingernagel ertastet...)

Die Bilder habe ich gemacht. Hierbei habe ich die Lampe gelöst und nach oben aus dem Bild gedreht. Ein Bild ist direkt von links (wenn man vor der Nähmaschine steht), das andere schräg von vorne, passend zu deinen Pfeilen.

Vielen Dank für deine Hilfe und Geduld!



Euch allen einen schönen Abend,

Sternie





klasse, genau so wollt ich das

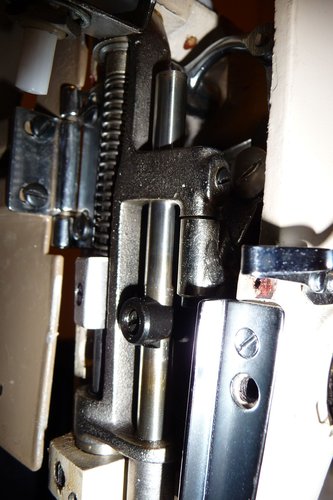

zuerst nehmen wir die nadel näher zum greifer :

berührungsfrei, blatt papier darf dazwischen passen



arretierschräubchen (kreis) lösen

die schraube (pfeil) müßte ein exzenter sein, wenn man/frau dran dreht, verändert sich der nadelabstand zum greifer



!!! unbedingt mit einer frischen nadel einstellen !!!

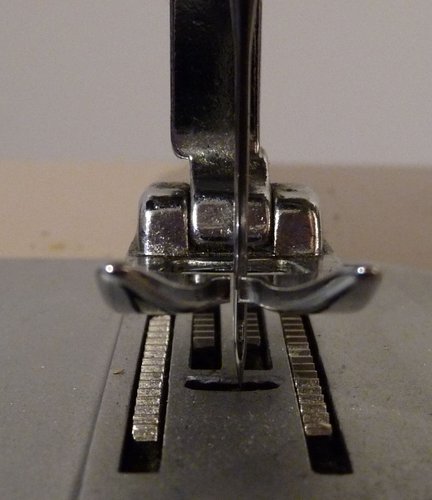

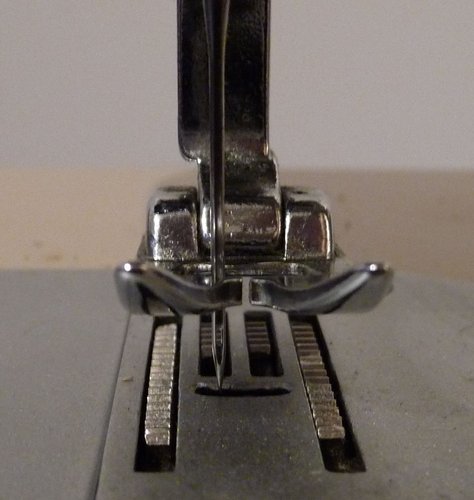

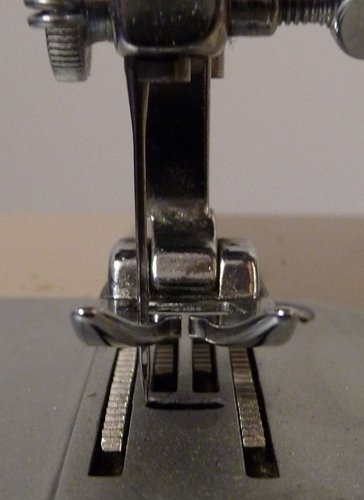

dann bitte bilder : nadel : links mitte rechts



gruß josef

Bearbeitet 11. November 2010 von josef
bilder vergessen

[Ramses298]

Hallo josef!





Wieder etwas dazugelernt!



Ich habe das einmal an der Greifermitlaufmechanik eingestellt.





Alles Gute!



Ramses298.

[josef]

  Ramses298 schrieb:

Hallo josef!



Wieder etwas dazugelernt!



Ich habe das einmal an der Greifermitlaufmechanik eingestellt.



Alles Gute! Ramses298.





JA und NEIN



ich will zuerst die nadel dichter an den greifer kriegen

falls DORT kein exzenter sein sollte, gucken wir woanders



gruß josef

[Ramses298]

Hallo josef!





Ach so!

Dann ist Sternie das Versuchskaninchen hier!





Alles Gute!



Ramses298.

[sternie85]

Hallo zusammen,

leider komme ich momentan nicht dazu an der Maschine zu schrauben, aber ich hab es im Blick und berichte euch, sobald ich dazu gekommen bin.

Viele Grüße

Sternie

[josef]

  Ramses298 schrieb:

Hallo josef!



Ach so!

Dann ist Sternie das Versuchskaninchen hier!



Alles Gute! Ramses298.





klar doch



gruß josef

[FriedaFriederike]

Hallo alle zusammen! Das Gespräch hier ist zwar schon ne Weile her, aber ich habe die selbe Nähmaschine aus dem Erbe meiner Uroma bekommen. Kann mir jemand sagen von wann sie (ungefähr) ist. Reine Neugier Danke schon mal!

Grüße!

[Flickschneider]

Hallo,



mein Gefühl sagt Mitte der 70er Jahre.

[josef]



ich denk die ist älter so anfang der 1060-er



wenn man/frau das am stand der technik festmacht, waren diese maschinen schon seit 1920 veraltet



gruß josef

[Pandoras Box]

meine ideal voll zick zack von Quelle, die in den selben Farben ist, ist von Anfang der 60er Jahre.

[Flickschneider]

Hallo,



diese Art Nähmaschine gab es von Ende der 50er bis Anfang der 80er Jahre.

Diese ordne ich den 70er Jahren zu aufgrund der Nüchternheit der Knöpfe und Blenden. In den 60er Jahren war das alles etwas barocker.



Nachtrag: Mal in Ruhe gelesen, sternie85 schreibt selbst 1972.

Bearbeitet 23. März 2012 von Flickschneider
