Bitte um Hilfe beim Wiedereinbau der Spannung meiner Singer 401

[banni]

Hallo zusammen!



Ich brauche Hilfe beim Zusammenbau der Spannung meiner Singer 401. Nachdem sie ungleichmäßig genäht hat, habe ich die Fadenspannung komplett ausgebaut und das Übel auch gefunden. Die Spannungsscheiben sind angerostet .

Ich habe die soweit jetzt ganz gut poliert.

Und nun gings ans Zusammenbauen.



Kurz und gut, obwohl ich dachte, ich hätte mir alles gut gemerkt und richtig hingelegt. Klappt es jetzt nicht. Ich habe schon ganz wunde Finger.



Könnt ihr mir bei der Reihenfolge helfen, bitte?

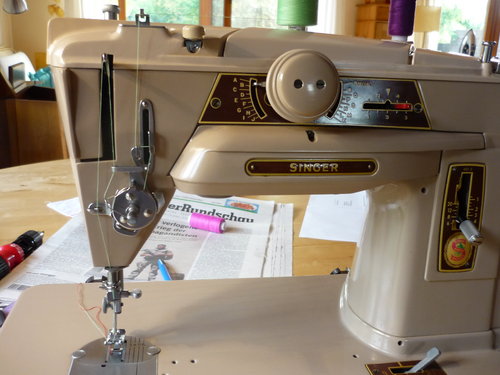

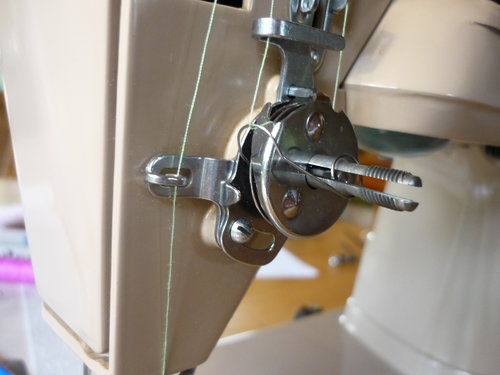

Bis zum 2. Foto habe ich glaube ich alles richtig gemacht, drum habe ich das auch fotografiert, aber montiert gelassen - aber danach....

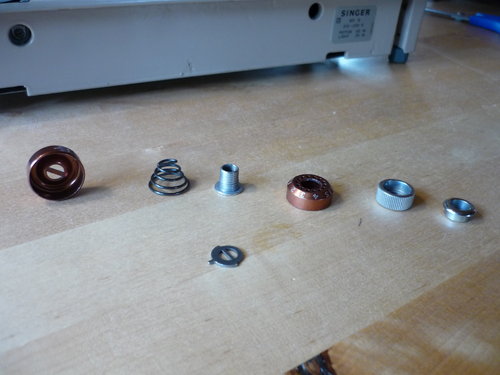

Habe ich auf dem Foto alles richtig hingelegt?

Vor allem die richtige Lage des kleinen Ringes vorne mit dem geteilten Loch ist mir ein Rätsel, ich verstehe den Sinn von den kleinen Aus-und Einbuchtungen nicht.

Und wie herum die Feder kommt habe ich auch vergessen.

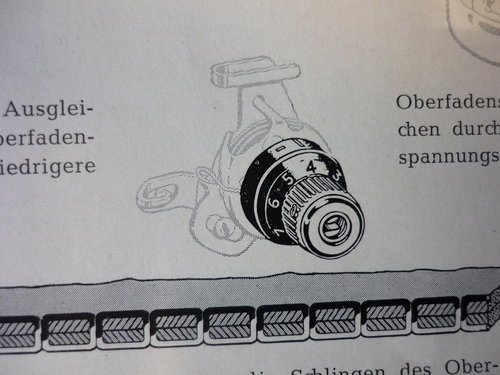

Ich hatte die Maschine sogar schon wieder beim Nähen, aber konnte die Fadenspannung nicht so verstellen, das die Nummer sich mitgedreht hätten, geschweige den irgendeinen Sinn ergeben hätten.

Bitte helft mir.



Hier meine Fotos:





..Und warum um alles in der Welt wird der Beitrag immer so unlesbar breit, wenn ich Fotos reinstelle? Wie kann ich das besser machen?

Bearbeitet 4. September 2008 von banni

[ive25]

Hallo Andrea,

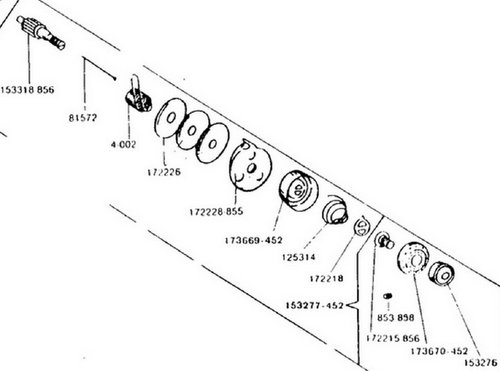

genügt eine Schnittzeichnung:







Grüße

Eva

Bearbeitet 4. September 2008 von ive25

[banni]

:)Hallo Eva!

Danke! Das sieht interessant aus. Ich geh gleich wieder dran!

Woher hast Du nur immer diese tollen Sachen?

[banni]

So. Dank Eva hab ich das Ding jetzt wieder richtig zusammen setzen können - glaub ich.

Leider ist die Spannung so verstellt und ich krieg sie nicht richtig hin - für heute reichts mir. Mir tut schon der Rücken weh von der ganzen Bastelei.



Vielleicht kann ich morgen mal Fotos von den Nähten machen und ihr könnt mir Tipps geben, was ich verstellen muss.

[ive25]

Hallo Andrea,

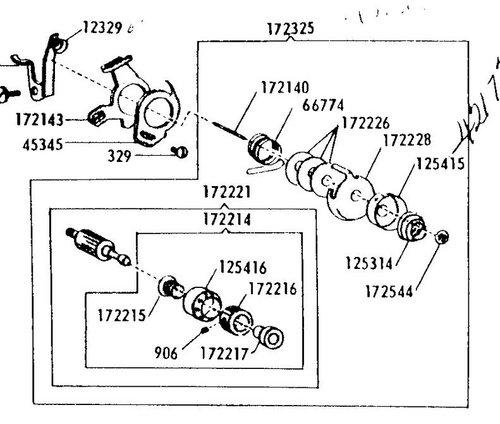

hier noch eine andere Grafik, kann man besser erkennen wo was und wie hingehört

[banni]

Danke! Stimmt, die Zeichnung ist noch besser. Ich habe mir beide ausgedruckt und widme mich der Süßen und meiner Schraub-Leidenschaft morgen nochmal.
