Anker RZ de Luxe

[Solitär]

Hallo Ihr Lieben.



Habe eine Anker RZ de Luxe mit Automatik und Motor,da die Keilriemen nicht mehr so ganz in Ordnung waren habe ich neue besorgt,trotz guter Spannung

rutschen sie durch und machen andere Geräusche als vorher.



Was kann das sein?

Die neuen Keilriemen sehen anders aus wie die alten,habe ich jetzt einen

Haufen Geld für nicht's bezahlt.



Hoffe Ihr könnt mir helfen.

Danke für Eure Antworten.



LG

Solitär

[Solitär]

Habe noch was vergessen zu schreiben:



Wenn ich Vollgas nähe soweit dies möglich ist, wird die Motorwelle extrem warm bzw heiss,was doch nicht normal sein kann darum schubse ich noch einmal.



LG

Solitär

[peterle]

Erzähl mal mehr über deine neuen Keilriemen, wie sehen die genau aus.

Das ist bei der RZ nicht ganz einfach die Riemen zu tauschen.

[Solitär]

Zahnriemen ( keilförmig) Gummi ( Zähne ) Gewebe ( gelblich) aussen Kunstleder

oder Leder. Ich hab auch Abrieb fein krümmelig, die Riemen sind nach innen gewölbt ! kann es sein das sie zu breit sind ?



Gekauft im Nähmaschinenhaus, Lange Reihe,HH.

[Solitär]

Die Länge ist ok, genau wie die Orginal-Riemen !

[josef]

um keilriemen richtig zu montieren

löst man die motorhalterung da, wo das langloch ist

der neue keilriemen muß dann mittels langloch am halter so gespannt werden, daß er nicht durchrutscht

aber das ist doch bei allen maschinen so,

blos bei der anker ist das ein bissel versteckt



gruß josef

[Solitär]

Hallo Josef.



Habe den Riemen noch einmal gespannt und die Maschine laufen lassen,

die Motorwelle wo der Riemen lang läuft wird immer noch heiss.



LG

Solitär

[josef]

hi,

möglicherweise haben sich das rädchen auf der welle und der (vorher schon) keilriemen gegenseitig abgenutzt

da es für Anker seit einigen jahrzehnten keine teile mehr gibt, mußt du halt damit leben

eventuell kannst du einen keilriemen auftreiben, der etwas breiter ist und deswegen dann wieder SATT in der nut des motor-rädchens liegt



gruß josef

[peterle]

Die Länge ist ok, genau wie die Orginal-Riemen !



Du müßtest da zwei Riemen habe, einen vom Motor zum Vorgelege und einen vom Vorgelege zum Handrad.

Du kannst das Vorgelege leicht verschieben.

Es ist aber alles andere als einfach dafür ein paar passende Keilriemen zu finden. Da muß man ein wenig spielen.

Wenn die Welle vom Motor zur Keilriemenscheibe des Motors heiß wird, ist meistens der untere Keilriemen zu stramm gespannt.

Läßt Du die Maschine länger damit laufen, geht der Motor ziemlich zügig kaputt.

[josef]

Du müßtest da zwei Riemen habe, einen vom Motor zum Vorgelege und einen vom Vorgelege zum Handrad.

Du kannst das Vorgelege leicht verschieben.

Es ist aber alles andere als einfach dafür ein paar passende Keilriemen zu finden. Da muß man ein wenig spielen.

Wenn die Welle vom Motor zur Keilriemenscheibe des Motors heiß wird, ist meistens der untere Keilriemen zu stramm gespannt.

Läßt Du die Maschine länger damit laufen, geht der Motor ziemlich zügig kaputt.



sorry,

die anker hat einen einzigen innenkeilriemen, der ist eingebaut ähnlich wie bei der pfaff 260 die motorkette nur mit einem deckel zum abschrauben, in diesem deckel befindet sich auch noch der spuler

da ist kein vorgelege mit 2 keilriemen drin, wäre auch gar kein platz dafür da



gruß josef

[peterle]

Zeig uns mal ein Bildchen von deinem Motor und dem ganzen Antrieb.

Das mit dem Kettenband kann sein, aber ich habe das irgendwie anders in Erinnerung.

Vielleicht vertue ich mich aber auch in der RZ.

Ich müßte zwar noch irgendwo technische Unterlagen dazu haben, aber die hat bei uns seit 40 Jahren keiner mehr angepackt und ich habe keine Ahnung, wo ich die im Archiv suchen sollte.

[peterle]

Da haben wir doch ein Bildchen:



Vom Motor unter der Maschine gehen wir mit einem Kettenband oder Keilriemen nach oben zu der Achse, die dann rechts unter dem Handrad aus der Maschine ragt. Von da geht es dann mit einem Keilriemen nach oben.

Heiß wird vermutlich die Achse, die vermutetes Kettenband und Keilriemen verbindet.

Auseinanderbauen, putzen und wieder zusammenbauen, ölen.

Keilriemen nicht zu hart anspannen.

[josef]

sorry,

die anker hat einen einzigen innenkeilriemen, der ist eingebaut ähnlich wie bei der pfaff 260 die motorkette nur mit einem deckel zum abschrauben, in diesem deckel befindet sich auch noch der spuler

da ist kein vorgelege mit 2 keilriemen drin, wäre auch gar kein platz dafür da

gruß josef



zumindestens sind die wenigen anker in meiner gegend so ausgerüstet



Zeig uns mal ein Bildchen von deinem Motor und dem ganzen Antrieb.

Das mit dem Kettenband kann sein, aber ich habe das irgendwie anders in Erinnerung.

Vielleicht vertue ich mich aber auch in der RZ.

Ich müßte zwar noch irgendwo technische Unterlagen dazu haben, aber die hat bei uns seit 40 Jahren keiner mehr angepackt und ich habe keine Ahnung, wo ich die im Archiv suchen sollte.



Da haben wir doch ein Bildchen:



Vom Motor unter der Maschine gehen wir mit einem Kettenband oder Keilriemen nach oben zu der Achse, die dann rechts unter dem Handrad aus der Maschine ragt. Von da geht es dann mit einem Keilriemen nach oben.

Heiß wird vermutlich die Achse, die vermutetes Kettenband und Keilriemen verbindet.

Auseinanderbauen, putzen und wieder zusammenbauen, ölen.

Keilriemen nicht zu hart anspannen.



na dann ruder ich mal vorsichtig zurück

diese motor-version mit vorgelege kenn ich nicht



nun muß sich "Solitär" entscheiden, welche ausführung sie tatsächlich hat



gruß josef

[Solitär]

Hallo Peterle, hallo Josef.



Erstmal Danke für Eure Tipps.



Werde die Maschine + Motor heute abend fotografieren und hier reinstellen.Es sind 2 Keilriemen einen für den Motor und einer sitzt unterm Handrad wo auch die Spulenvorrichtung ist macht aber keine Probleme.



LG

Petra

[Solitär]

So da bin ich wieder.

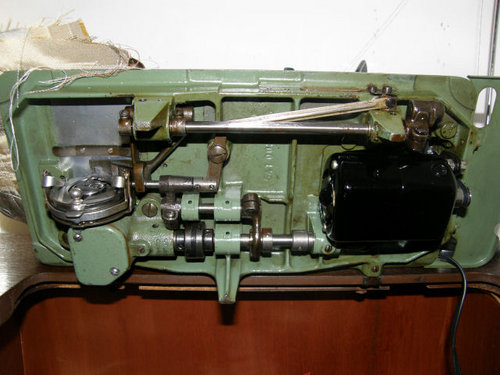

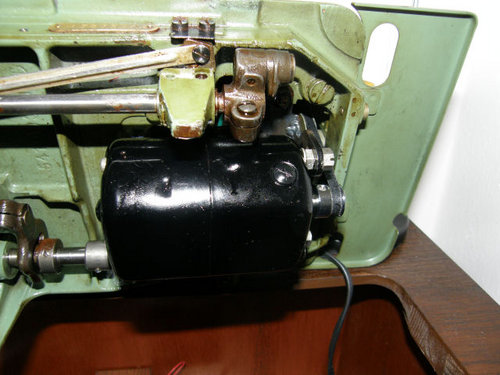

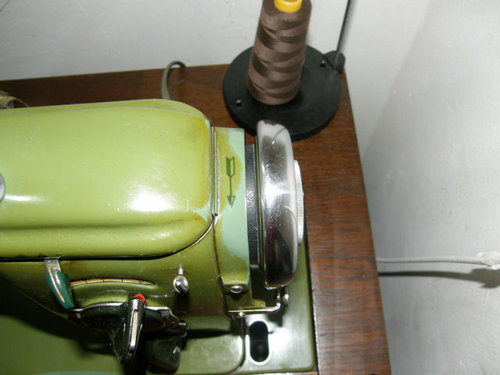

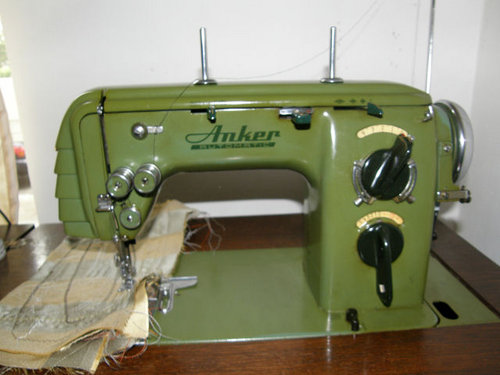

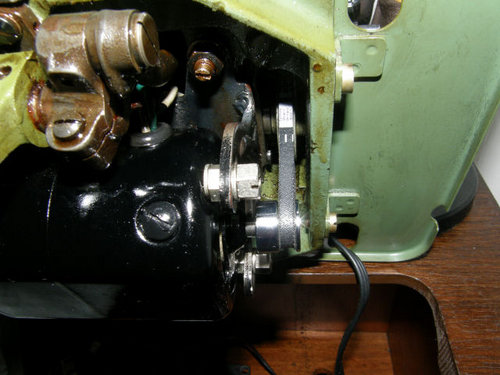

Habe meine Maschine fotografiert und hoffe man sieht genug, habe gerstern mit meinen Mann den Keilriemen vom Motor noch einmal angesehen er ruscht nicht durch, aber warum wird die Welle heiss?

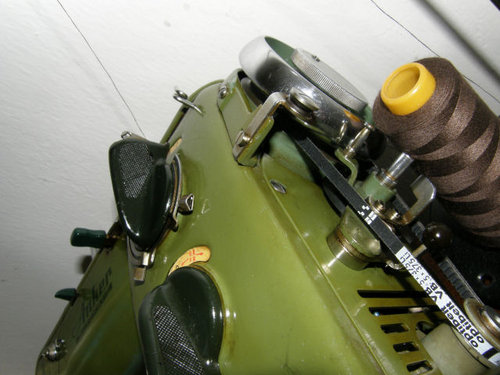

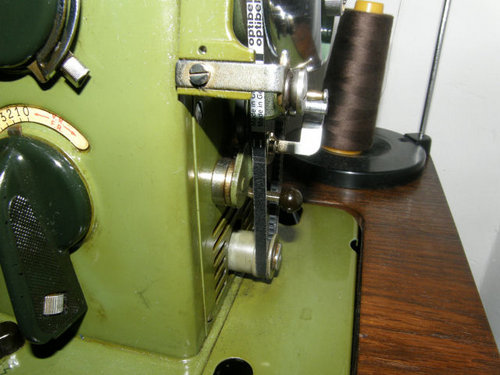

Kann es sein, dass der 2. Riemen unter dem Handrad vieleicht zu stramm

gespannt ist ? Nur so eine Vermutung.



LG

Petra

[Solitär]

Es geht weiter.

[josef]

also bei den maschinen die ich kenn, ist nur vom motor zum handrad innen ein laanger keilriemen

aber ich seh nun, warum in den blech-abdeckungen mit spulapparat hier in meiner gegend soo grooße löcher sind



keilriemen sollen schon gespannt sein, sonst rutschen die durch, aber ein bissel sollen sie schon nachgeben, wenn man draufdrückt. (das ist wie beim keilriemen der lichtmaschine im auto : zu locker quietscht, zu fest geht das lager der lichtmaschine kaputt)



peterle hat ein paar beiträge vorher geschrieben :

diese zwischenwelle ausbauen, reinigen, ölen und wieder einbauen



viel spaß beim basteln



gruß josef

[peterle]

Welche Welle wird denn nun genau heiß?

[Solitär]

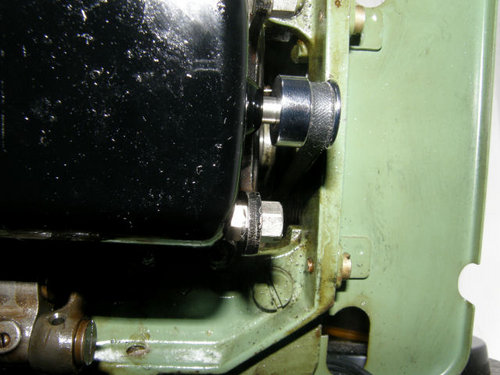

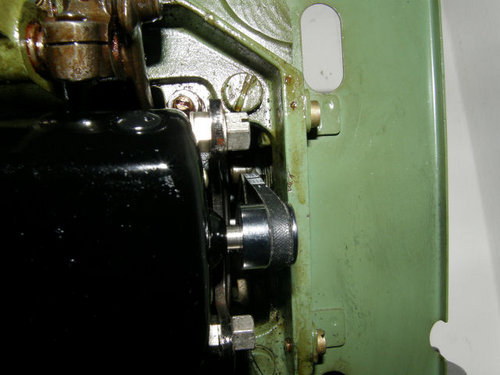

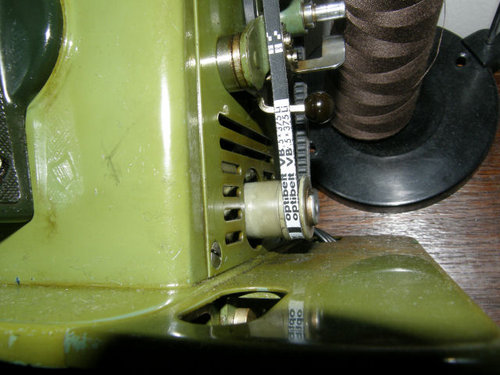

Auf dem letzten Bild wo der Riemen unten rechts läuft, diese Metallwelle

wird heiss.



Lg

Petra

[peterle]

Auf dem letzten Bild wo der Riemen unten rechts läuft, diese Metallwelle

wird heiss.



Also tatsächlich die Welle des Motors selber?

Riemen runter, Amperemeter dazwischenhängen und schauen, wieviel er saugt und ober warm wird, wenn er warm wird SOFORT aufhören!

[buzatu]

überprüfen Sie den Abstand zwischen den Zähnen! wenn es nicht mit dem Original entsprechen ist, wird nicht fallen Zahnrad gut!

[peterle]

überprüfen Sie den Abstand zwischen den Zähnen! wenn es nicht mit dem Original entsprechen ist, wird nicht fallen Zahnrad gut!



Um welche Zähne geht es denn in diesem Hinweis?

[buzatu]

rz Anker Nähmaschine ist Edelstahl Faserband.

[peterle]

Du redest von einem Flachzahnriemen oder?

[freedom-of-passion]

Edelstahlschnur... Schnurkette???



Martin
