Suche Bedienungsanleitung für Adler-Riccar 360 ZickZack

[Swordfish]

Grüß' Euch,

ich suche für die Nähmaschine meine Freundin eine Bedienungsanleitung. Es ist erster Recherche nach zu urteilen eine Adler-Riccar 360 ZickZack. Hier ein Bild des selben Modells:





Es wäre toll wenn jemand im Besitz einer Anleitung wäre und sich melden würde.



Liebe Grüße aus Ösiland,



Fischi

[Nopi]

vor 11 Stunden schrieb Swordfish:

Hier ein Bild des selben Modells:

ist das ein fremdes Bild oder ist das ein Bild von eurer Maschine?

[Schnuckiputz]

Hier etwas weiter unten - PDF_adler 330 - 332.pdf - klick auf Download und schau dir die Betriebsanleitung an.

[Swordfish]

7 hours ago, Nopi said:

ist das ein fremdes Bild oder ist das ein Bild von eurer Maschine?



Dieses Bild wurde schonmal von hier im Forum verlinkt. Es war dieses Bild das mich überhaupt auf die Spur zum Modell gebracht hat.



6 hours ago, Schnuckiputz said:

Hier etwas weiter unten - PDF_adler 330 - 332.pdf - klick auf Download und schau dir die Betriebsanleitung an.



Die Seite kenne ich schon und auch diese Anleitung habe ich schon durch. Die 330 ist sehr ähnlich, aber halt nicht die selbe.

[akinom017]

Lt. Bildadresse ist das Bild aus einem Forumsthread, auf den Beitrag zu verlinken wäre noch besser gewesen

aber so passt es auch



https://www.hobbyschneiderin24.net/uploads/monthly_2017_01/IMG_6373.jpg.c84b7a63d893271754c60b7f3a29a218.jpg



[lea]

@Swordfish, diese älteren Maschinen ähneln sich oft untereinander.  Was ist Euch denn unklar? Am wichtigsten ist der Einfädelweg des Oberfadens.

[Swordfish]

13 hours ago, lea said:

@Swordfish Am wichtigsten ist der Einfädelweg des Oberfadens.



Das ist bekannt. Aber zum Beispiel Knopflochnähen? Kann das das Ding überhaupt?

Bearbeitet 30. November 2022 von Swordfish

[akinom017]

vor 18 Minuten schrieb Swordfish:

Aber zum Beispiel Knopflochnähen?

Ja manuell

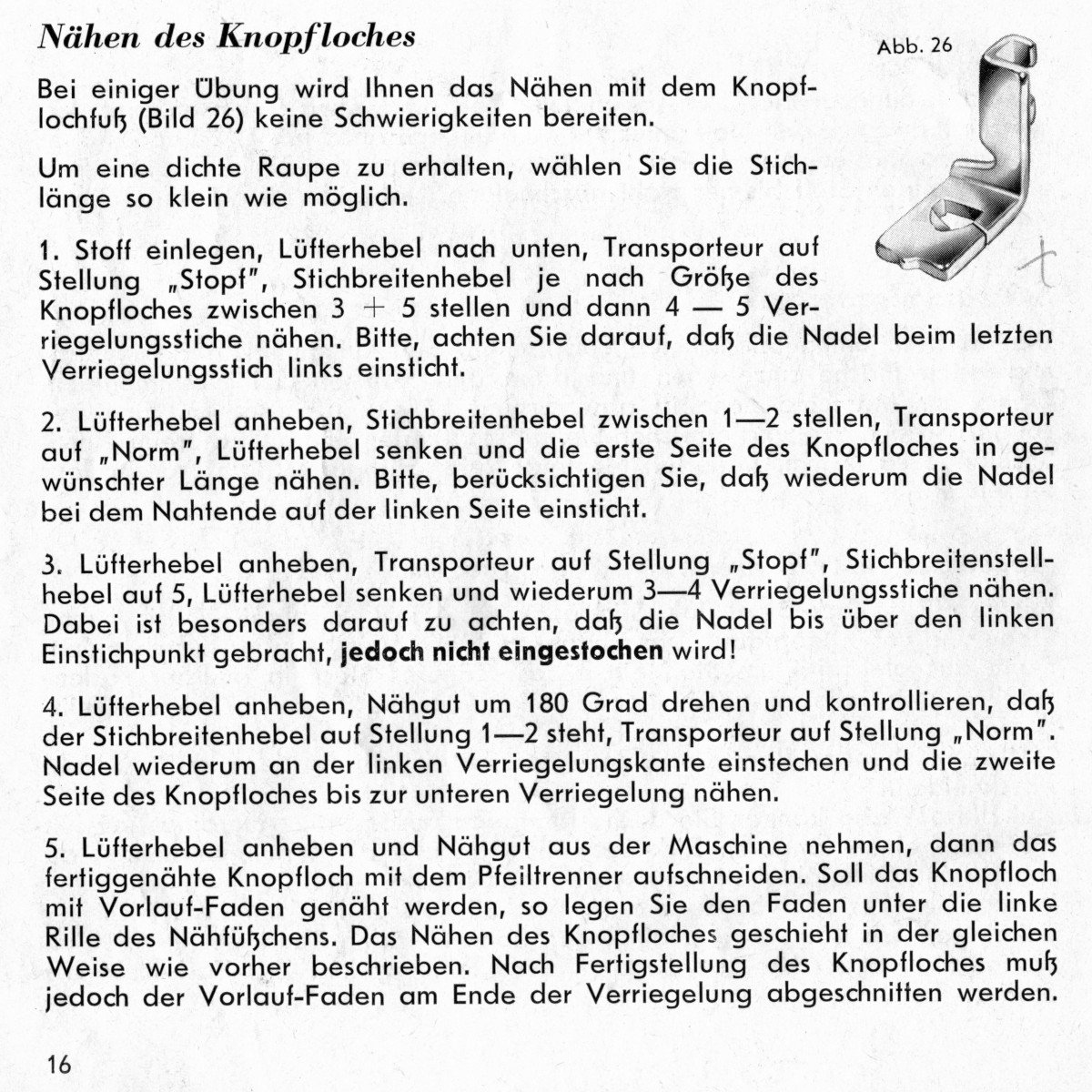

Auszug aus dem Handbuch meiner Quelle Ideal Zick Zack





[lea]

Ich habe Fotos der Bedienungsanleitung gefunden : https://jpegbay.com/gallery/003487422,40-.html

Leider fehlt die Seite 11, wo das Knopfloch beschrieben wird.

Im Prinzip geht das aber so, wie @akinom017beschrieben hat. Das ist überhaupt kein Problem; so ähnlich habe ich früher auch Knopflöcher genäht.

Hier gibt es ein Video dazu:https://www.youtube.com/watch?v=DWIdthqY1HE



Da man auf der Riccar aber offenbar die Stichlage verstellen kann, sollte es noch einfacher sein (1. Stichlage links, mit Breite 2 erste Raupe nähen, 2. Stichlage Mitte,  mit Breite 4 Riegel nähen, 3. drehen, Stichlage rechts mit Breite 2 zweite Raupe nähen, 4. Stichlage Mitte, mit Breite 4 Riegel nähen, 5. vernähen).

Bearbeitet 30. November 2022 von lea

[akinom017]

vor 2 Stunden schrieb lea:

Da man auf der Riccar aber offenbar die Stichlage verstellen kann, sollte es noch einfacher sein (1. Stichlage links, mit Breite 2 erste Raupe nähen, 2. Stichlage Mitte,  mit Breite 4 Riegel nähen, 3. drehen, Stichlage rechts mit Breite 2 zweite Raupe nähen, 4. Stichlage Mitte, mit Breite 4 Riegel nähen, 5. vernähen).

3. bleibt auf Stichlage links, von außen nach innen zackeln



Manuell halt, geht mit etwas Übung

[lea]

vor 5 Minuten schrieb akinom017:

3. bleibt auf Stichlage links

Du hast recht - da hatte ich heute morgen wohl einen Knoten im Hirn.

Rechts wäre nur dann richtig, wenn man ohne Drehen die zweite Raupe rückwärts nähen würde.

[akinom017]

Gerade eben schrieb lea:

Rechts wäre nur dann richtig, wenn man ohne Drehen die zweite Raupe rückwärts nähen würde.

Genau vermutlich ist aber der Vorwärtstransport gleichmäßiger und einfacher in der Handhabung

[Swordfish]

On 11/30/2022 at 9:15 AM, lea said:

Ich habe Fotos der Bedienungsanleitung gefunden : https://jpegbay.com/gallery/003487422,40-.html



Vielen, vielen herzlichen Dank!! Sobald ich daraus ein sauberes PDF gebaut hab' lade ichs für alle hoch 👍



On 11/30/2022 at 8:38 AM, akinom017 said:

Auszug aus dem Handbuch meiner Quelle Ideal Zick Zack



Wenn ich darf stricke ich das mit Verweis auf die Quelle als "Seite 11" dazu?

[akinom017]

Von mir aus gerne , ich denke das ist für die Art Maschine generell gültig.
