Unterfaden kommt nicht hoch (Dorina excellent 386)

[BettinaS]

Hallo @all,



ich habe gestern die Gritzner vor dem Sperrmüll gerettet. Aüßerlich sieht sie tadellos aus, keine Spur von Rost oder grober Verdreckung. Sie sollte wahrscheinlich "gerettet" werden. An Zubehör sind nur verschiedene Nähfüsschen, Spulen und einige Nadeln dabei. Das Anlasserkabel und Bedienungsanleitung fehlen. Aber bevor ich mir das besorge, muß ich folgendes Problem aus der Welt schaffen.



Einfädeln nach den aufgedruckten Pfeilen müßte geglückt sein. Beim drehen mit dem Handrad konnte ich den Unterfaden einfach nicht hoch bekommen. Habe das Zubehörteil abgebaut, um den Greifer beobachten zu können. Dabei ist mir aufgefallen, das sich der Greifer von 12 Uhr bis 5 Uhr entgegen der Uhrzeigerrichtung bewegt und dann in Uhrzeigerrichtung auf 12 Uhr zurück geht. (Könnt ihr meinem Geschreibse folgen? )Der Oberfaden hat demzufolge gar nicht die Chance, den Unterfaden zu erwischen.



Kann mir jemand weiter helfen oder war das schon der Grund für die Sperrmüllaktion, weil Reparatur zu teuer/aufwändig?

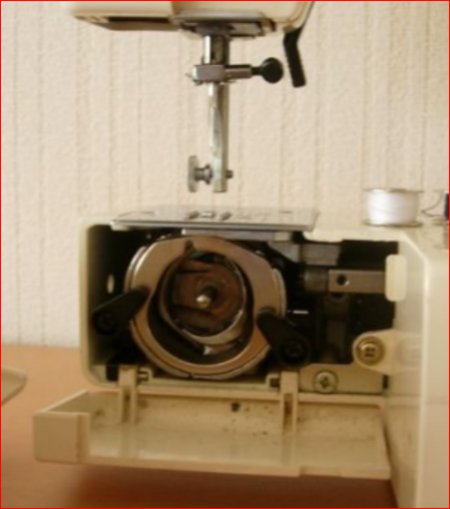

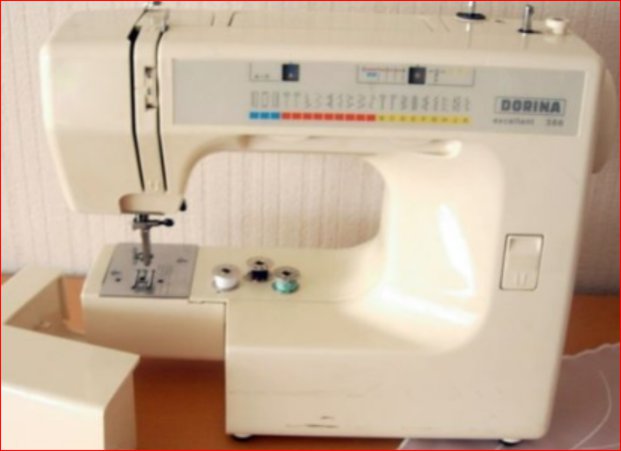

habe mal ein paar Fotos angefügt, um welches Maschinchen es sich überhaupt handelt



[josef]



das kann von verstelltem greifer oder Nadelstange so ziemlich alles sein



die Maschine hat einen CB-greifer, der dreht sich immer vorwärts rückwärts



als erstes bitte stichplatte entfernen und Maschine sauber machen, falls nötig

dann maschine auf den rücken legen und den greiferring herausnehmen

nun eine FRISCHE nadel einsetzen und großen ZZ-stich einstellen



am Handrad drehen und beobachten :



wenn die nadel rechts aufwärtsgeht, kommt der greifer von links

wenn der greifer dann genau hinter der nadelsteht



bitte Foto knipsen und hier hochladen

[BettinaS]

hallo Josef,



danke schon mal für deine Antwort. Bin gerade vom Dienst gekommen. Werde morgen Nachmittag am Rädchen drehen und Foto machen.



bis dahin gute Nacht

[josef]



das kann von verstelltem greifer oder Nadelstange so ziemlich alles sein



die Maschine hat einen CB-greifer, der dreht sich immer vorwärts rückwärts



als erstes bitte stichplatte entfernen und Maschine sauber machen, falls nötig

dann maschine auf den rücken legen und den greiferring herausnehmen

nun eine FRISCHE nadel einsetzen und großen ZZ-stich einstellen



am Handrad drehen und beobachten :



wenn die nadel rechts aufwärtsgeht, kommt der greifer von links

wenn der greifer dann genau hinter der nadel steht



bitte Foto knipsen und hier hochladen



genaugenommen die Greifer-Spitze

[BettinaS]

Hallo Josef,



jetzt bin ich mit Reinigung und Fotos soweit fertig.

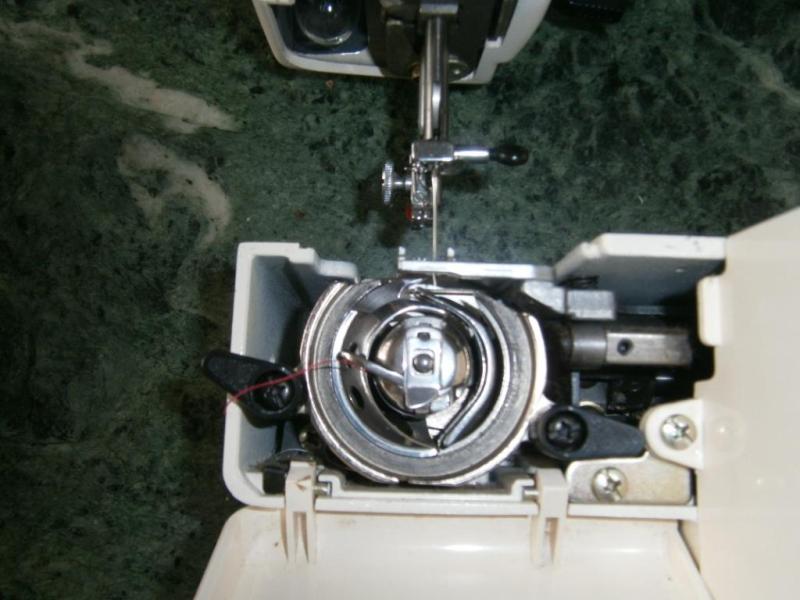

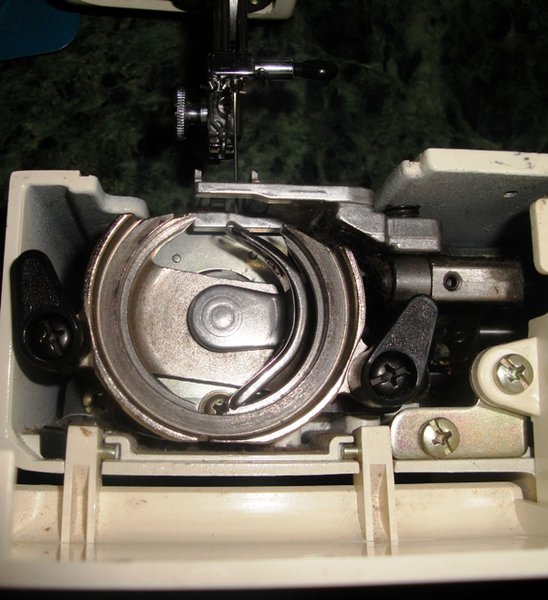

Hoffentlich stimmt die Nadelstellung so, damit du was erkennen kannst. Großer ZZ-Stich ist eingestellt, neue Nadel drin und Nadelstellung ist kurz vorm hochgehen.

[josef]



hab ich doch glatt vergessen zu sagen, daß die kapsel mit spule auch aus dem weg muss



dann bitte "schärferes" Foto von dir

[josef]

Hallo Josef,



jetzt bin ich mit Reinigung und Fotos soweit fertig.

Hoffentlich stimmt die Nadelstellung so, damit du was erkennen kannst. Großer ZZ-Stich ist eingestellt, neue Nadel drin und Nadelstellung ist kurz vorm hochgehen.





soll das heißen, die nadel ist auf dem unteren Totpunkt ?

bei dieser greiferstellung ?

[BettinaS]

Hallo Josef,



habe jetzt Spule/Greifer auch noch raus und noch mal Fotos mit besserer Einstellung der Schärfe.

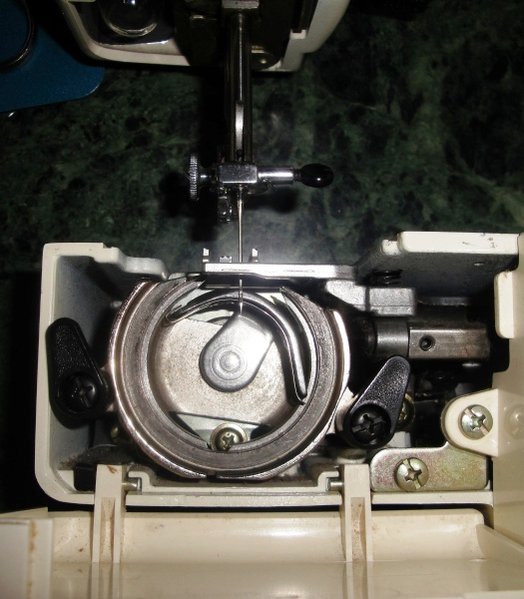

1.Bild ist tiefste Nadelstellung, 2. Bild steht Nadelspitze genau über Greiferspitze

[josef]



ich sagte den greiferring rausnehmen



und nun knipst du ohne greifer



den setzt du bitte wieder ein



dann Fotos :



äußerste links Stellung der Greifers

äußerste rechts Stellung des Greifers

tiefste Stellung der Nadel

aufwärtsgehende Nadel rechte Stellung, wenn die Greiferspitze hinter der Nadel ist

[BettinaS]

Hallo Josef,



heute kann es weiter gehen. Aber bevor ich wieder was falsches einbaue, was ist der Greifer, den ich einbauen soll? Das Teil, wo die Spule reinkomm oder das halbrunde was zu unterst rein kommt mit der Nase mittig dran?

Bin aber noch mal bis gegen 21 Uhr arbeiten. Bild könnte wahrscheinlich erst morgen klappen

[josef]

Hallo Josef,



heute kann es weiter gehen. Aber bevor ich wieder was falsches einbaue, was ist der Greifer, den ich einbauen soll? Das Teil, wo die Spule reinkomm oder das halbrunde was zu unterst rein kommt mit der Nase mittig dran?

Bin aber noch mal bis gegen 21 Uhr arbeiten. Bild könnte wahrscheinlich erst morgen klappen





genau das meine ich

auf der einen seite hat das "ding" eine spitze

das nennt man/frau "greiferspitze



und das Foto brauchen wir bei rechts aufwärtsgehender nadel wenn diese spitze genau hinter der nadel steht

[BettinaS]

hi josef,

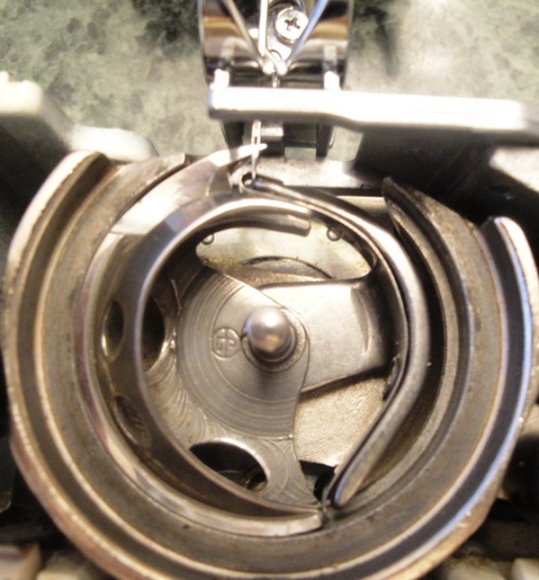

jetzt kommt das Bild mit aufgehender Nadel rechts. Kannst du daran ein Problem erkennen, wegen dem Unterfaden hoch holen?

[josef]



genau das meine ich

auf der einen seite hat das "ding" eine spitze

das nennt man/frau "greiferspitze



und das Foto brauchen wir bei rechts aufwärtsgehender nadel wenn diese spitze genau hinter der nadel steht



hi josef,



jetzt kommt das Bild mit aufgehender Nadel rechts. Kannst du daran ein Problem erkennen, wegen dem Unterfaden hoch holen?





bitte am Handrad weiterdrehen bis ...



und "knips"

[BettinaS]

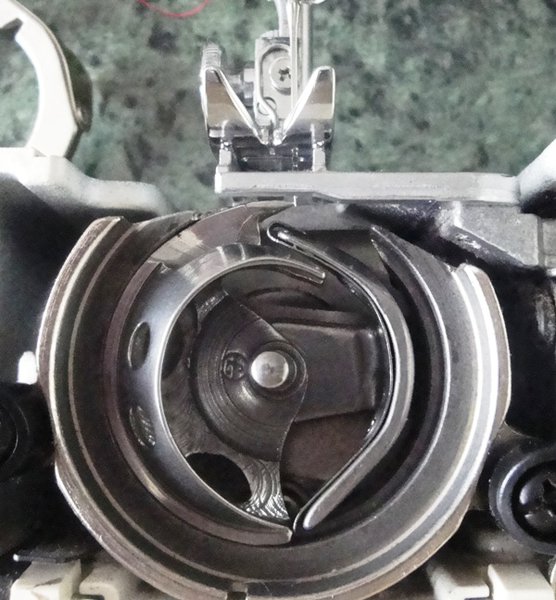

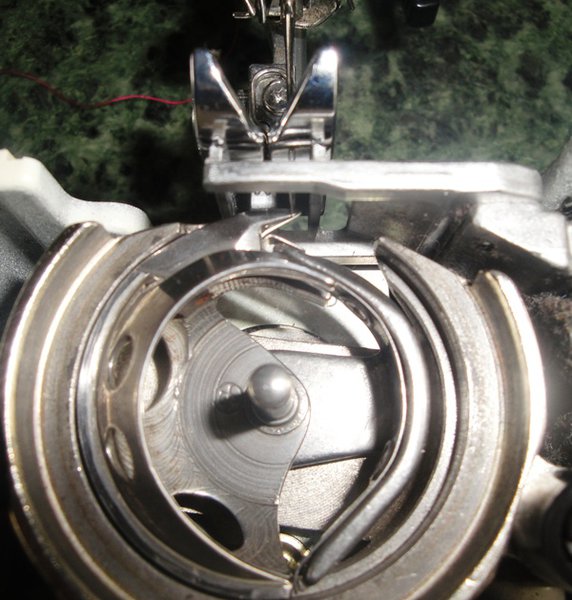

.....der Klick: die Nadel ist rechts im auf und vor dieser Greiferspitze

Bearbeitet 13. Mai 2013 von BettinaS

[josef]



AHA



nun bitte bilder :



weiterdrehen bis der greifer wieder umkehrt

also Foto vom rechten umkehrpunkt



und auch vom linken umkehr punkt



(ich kann dir dann sagen, WO du korrigieren, einstellen mußt)

[BettinaS]

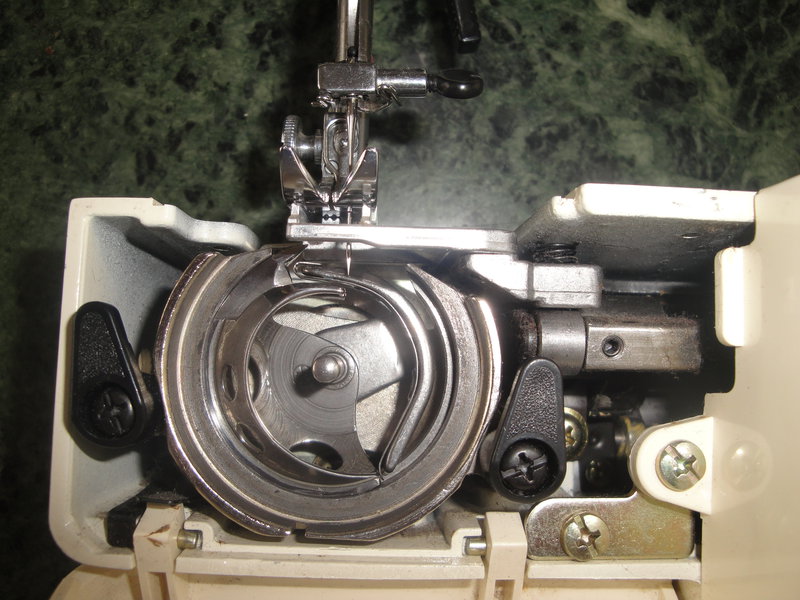

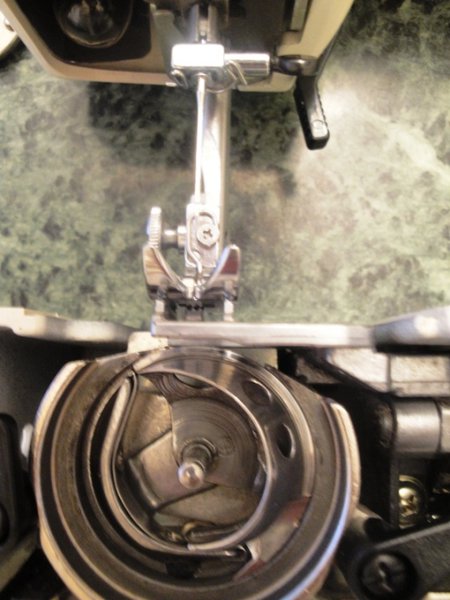

so, nun hier die Bilder und hoffentlich bei richtiger Greifer-/Nadelstellung:D

links, nadel geht hoch



2. Nadel steht ganz oben und Greifer will gerade von rechts nach links wechseln

[josef]



sorry aber bei deiner Maschine ist sowohl der greifer als auch die Nadelstange verstellt



WARUM ?



frag mich was leichteres



ab in die Klinik zum DOC



aber frag vorher, was es kostet

[BettinaS]

herzlichen dank Josef für deine Diagnose, wenn auch keine Gute.

Dann war es doch der Fehler, wes wegen sie auf den Sperrmüll sollte.

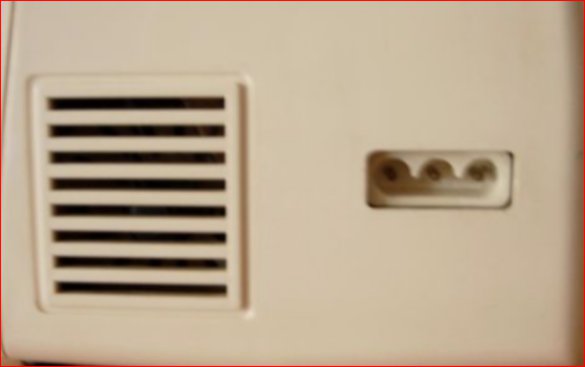

Ich werde mal zum DOC gehen wegen Preisanfrage und dann entscheiden. Weil, Stromzufuhr ist wegen fehlenden Kabels auch nicht und bei 1..2..3 habe ich die Teile für rund 40€ gesehen.



Mit Maschinen bin ich ja eigentlich gut bestückt für meine Nähkünste. Aber eine gutaussehnde NäMa auf dem Müll konnte ich eben nicht ertragen. Was solls.



Also, nochmal herzlichen Dank für dein Bemühen.

[josef]



dein greifer liegt in der roten Linie



aber er müßte wie die grüne Linie sein







leider klappt das mit dem bild nicht

[BettinaS]

Hi Josef,



mein Mann hat sich das gute Stück auch mal näher betrachtet und fest gestellt, dass da was verharzt sein muß. Es hakte leicht an ein und der selben Stelle. Nach dem reinigen und ölen ist er weiter auf Fehlersuche gegangen und hat bemerkt, dass die Zähne von dem Plastezahnrad genau Zahn auf Zahn mit dem anderen Zahnrad stehen und da eins der Zähnchen vom Plastezahnrad breit gedrückt ist.

Hast du manchmal gar ein solches Zahnrad oder weißt, welches wir sonst dafür einbauen könnten? Denn mehr kaputt machen kann man wohl nun auch nicht mehr.

[josef]



dein greifer liegt in der roten Linie



aber er müßte wie die grüne Linie sein







leider klappt das mit dem bild nicht





hab nochmal das mit dem bild probiert



bitte um ein Foto des defekten zahnrades/zahnsegments

[BettinaS]

Hi Josef,

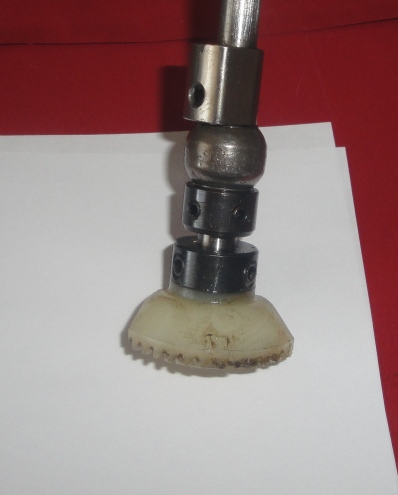

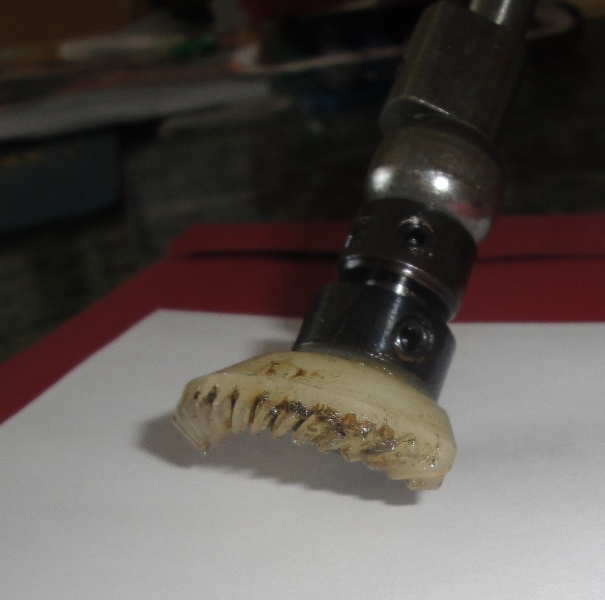

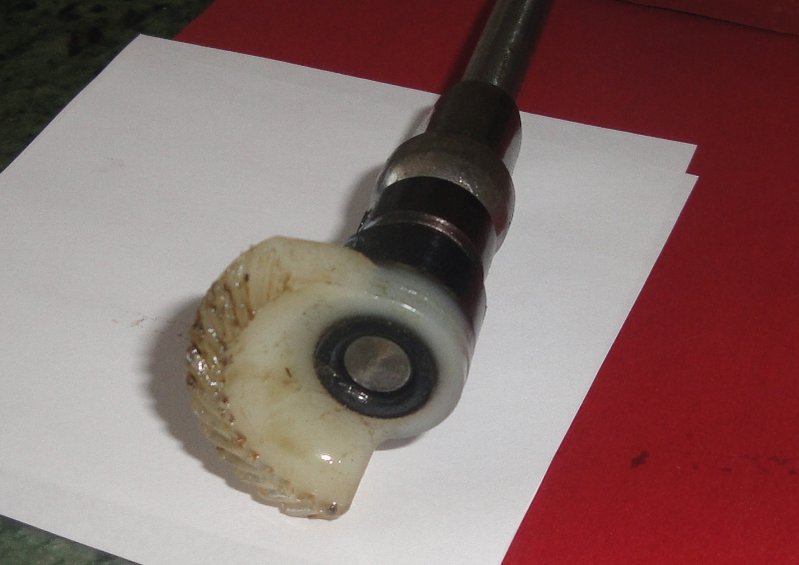

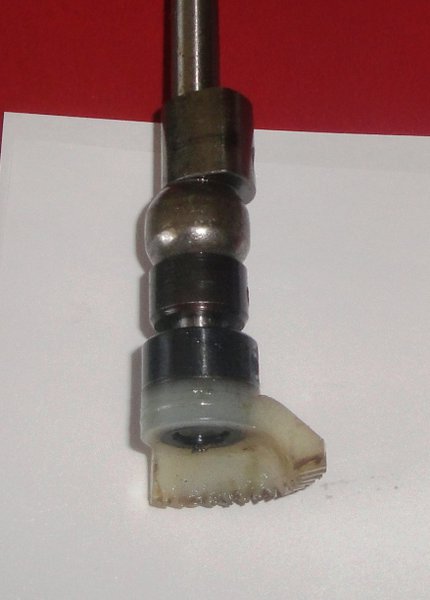

hier das Plastezahnrad als Foto. Der Schaden ist auf dem 1.Bild an der rechten Seite der Zahnreihe.



und Frohe Pfingstfeiertage dir, deiner Familie und allen Mitlesern hier.











Bearbeitet 19. Mai 2013 von BettinaS

[BettinaS]

danke für dein Angebot, mir den Wegdes Oberfadens zu zeigen.



Habe mal auf die Schnelle ein Foto aus dem Netz gezogen vom Vorgängermodell, weil meine Maschine wegen des Plastezahnrades noch auseinandergebaut ist.



[josef]



bitte keine fremdfotos / Fotos von anderen Maschinen zeigen



ich kann dir nur dann helfen, wenn du Fotos von DEINER Maschine zeigst

[BettinaS]

Hallo Josef:hug:,



sorry für meine späte Meldung und das Fremdfoto. Es ging mir bei dem Foto doch nur um den Einfädelweg des Oberfadens, darum auch das Fremdfoto. Mein Maschinchen ist doch wegen des kaputten Plastezahnrades auseinander gebaut.



Bin z.Zt. gesundheitlich etwas gehandycapt mit Bandscheibenprobleme. Sollte mein PC online sein (hat meist 24h-Dienst)und ich nicht zeitnah antworten.
