Oberfadenspannung Veritas 8014/2 defekt

[Michael12]

Hallo,



ich habe Probleme mit der Oberfadenspannung meiner Veritas 8014/2. Die Oberfadenspannung funktioniert nur bei maximaler Einstellung.



Obwohl die Unterfadenspannung sehr, sehr locker eingestellt ist (Schräubchen an Spulenkapsel gelockert).



Die Feder habe ich leicht gedehnt- leider keine Besserung eingetreten (. Wie muß die Feder wieder eingebaut werden? Breite Basis nach vorne oder nach hinten?



Welche Funktion hat die kleine gelochte Scheibe mit dem Nippel? Existiert eine Explosionszeichnung davon? Ich bin für jede Hilfe dankbar.



Bilder kann ich erst in drei Tagen nachreichen, da ich Momentan im Krankenhaus bin.



Gruß Michael

[haca]

Hallo Michael,



schwer vorstellbar, dass die defekt sein soll, vermutlich nur falsch zusammengebaut. Wenn du wieder daheim bist, mach ein paar Fotos, und da du offenbar schon dran herumgeschraubt hast, gerne auch im auseinandergebauten Zustand. Gute Besserung!

[Ramses298]

Hallo Forum!





Foto wäre nicht schlecht.

Bei der 8014/3, die ich mal hatte (das ist eigentlich die 8014/2 mit aufgesetztem Zierstichautomat), gab es keinen Anschlag.



Meine Vermutung geht in Richtung "falsch zusammengesetzt".



Das Teil ist aber simpel, so daß man es (zumindest mit etwas Erfahrung) leicht richtig zusammenbekommt.





Alles Gute!



Ramses298.

[Michael12]

Mit Hilfe des Veritas-Forums habe ich die Fadenspannung repariert. Ich möchte hiermit die Antwort (Zitat) für Andere zugänglich machen.





Gruß Michael





Hallo

Sie haben die Fadenspannung sicher falsch zu-

sammengesetzt.

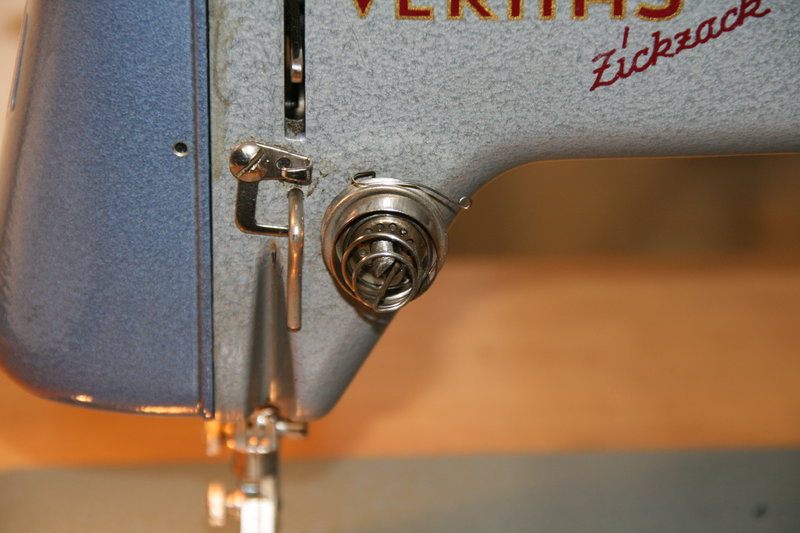

Reihenfolge des Zusammenbaus:

1. Einsetzen des Auslösestiftes

2. Aufsetzen der Scheibe mit dem Zapfen

Der Zapfen zeigt nach vorn, damit er in die

3. nun aufzusetzende Lochscheibe rastet.

Das Fenster der Lochscheibe zeigt nach

oben und nach vorn.

4. Aufsetzen der Druckfeder - Breite Seite

der Kegelfeder nach hinten.

5. Aufschrauben des Regulierknopfes.



Fadenspannung einstellen.

1. Als erstes wird die Unterfadenspannung

eingestellt.

Spule in Spulenkapsel einlegen und

Unterfaden unter die Blattfeder

(Unterfadenspannung) ziehen.

Spulenkapsel mit Spule am Unterfaden

hängen lassen. Beim Anrucken des des

Unterfadens, muß die Spulenkapsel leicht

durchsacken sich aber wieder fangen.

- Das ist die Grundeinstellung -

2. Legen sie nun den Oberfaden entsprechend

Anleitung ein.

3. Stellen sie die Oberfadenspannung durch

Drehen des Regulierknopfes so ein, daß der

Oberfaden sich unter leichter Spannung

durch die Oberfadenspannung ziehen läßt.

Dieser Punkt sollte zwischen Stellung 3 - 5

sein.

4. Legen sie Nähgut unter dem Nähfuß und

nähen eine Probenaht auf Geradstich mit

3 mm Stichlänge.

Die Verschlingung von Ober- und Unterfaden

soll in der Mitte des Nähgutes liegen.

Eventuelle Korrektur nur an der Oberfadenspannung vornehmen.

Falls sie nicht auf Stellung 3-5 kommen, kann

(wie schon praktiziert) die Druckfeder gedehnt werden.

Gruß und viel Erfolg



[Gast Bielefeld]

Das hier Frau/Herr abby - nennen ich SERVICE!!!



Wissen Sie was ein Mechaniker dafür nimmt, nicht unter 70 Euro.





Gruß Clemens aus Bielefeld

[abby]

Das hier Frau/Herr abby - nennen ich SERVICE!!!



Wissen Sie was ein Mechaniker dafür nimmt, nicht unter 70 Euro.





Gruß Clemens aus Bielefeld





??? was soll das bedeuten ???

Ich hatte hier in diesem thread noch gar nichts geschrieben?



Und den genialen Service unserer Mechanikfreunde hier kenne ich ziemlich gut.

Bearbeitet 12. Dezember 2012 von abby

[FloNähtGern]

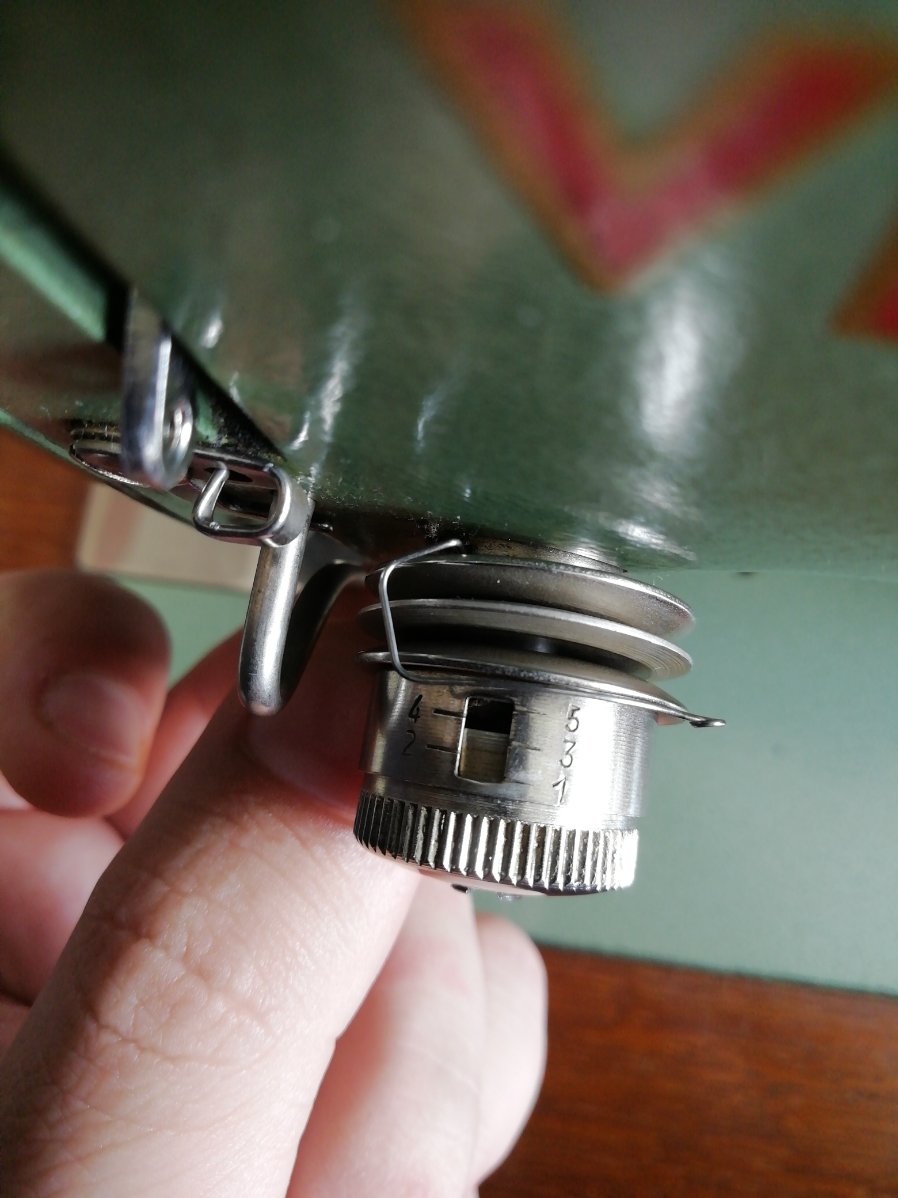

Moin ganz schön alter thread, aber ich habe eine Veritas automatic 8014/3, und wenn ich es wie auf den bildern mache klappt es nicht bei mir, da sind die Scheiben sehr lose und wackeln hier mal ein foto und video. Wäre sehr toll ob hier jemand drauf antwortet oder ob ich nach einen anderen post ausschau halten sollte

[det]

Hallo,

es sieht so aus, als wäre der Nähfuß oben - also ist alles, so wie es soll.

Senke den Nähfuß ab: Wenn die Spannungsscheiben dann immer noch locker sind, hast du ein Problem, aber nur dann.



Gruß

Detlef

[FloNähtGern]

Am 26.3.2021 um 15:49 schrieb det:

Hallo,

es sieht so aus, als wäre der Nähfuß oben - also ist alles, so wie es soll.

Senke den Nähfuß ab: Wenn die Spannungsscheiben dann immer noch locker sind, hast du ein Problem, aber nur dann.



Ja ähm der war tatsächlich oben,  nun wieder zurück paar Jahre später 😅. Hab's es wie oben auf dem Foto genau so eingebaut und dennoch ist es immer zu fest . Also der Oberfaden reißt dennoch. Wollte die Maschine fit machen da ein Kollege interessiert ist eine zu haben und ich Platz brauche für die nächste 😅😁

Am 26.3.2021 um 15:49 schrieb det:



Gruß

Detlef



[js_hsm]

Neue Nadel und neues Garn getestet?



Verändert sich die Spannung wenn Du sie verstellst ?



Gruß, Achim
