Hallo an Alle!



Ich war heute morgen auf unserer Müllkippe und habe dort im Container eine Nähmaschine entdeckt und hab sie erst mal gerettet .



Es war alles an Zubehör dabei und es schaut alles noch ordendlich aus.

Das einzige Problem dieser Maschine scheint die Oberfadenspannung zu sein.

Diese war in Einzelteilen der Maschine beigelegt. Ich habe versucht sie wieder zusammen zu bauen. Danach konnte ich zwar nähen aber die Oberfadenspannung konnte nicht stark genug eingestellt werden. ( Es gibt unter dem Stoff Schlingen)

Ich denke ich habe das nicht richtig angebaut. Vielleicht kann mir jemand sagen in welcher Reihenfolge die Einzelteile dran gehören.



Danke schon mal

Gruß aus dem superheißen Allgäu

Bilder kommen auch gleich

[bluemchen123]

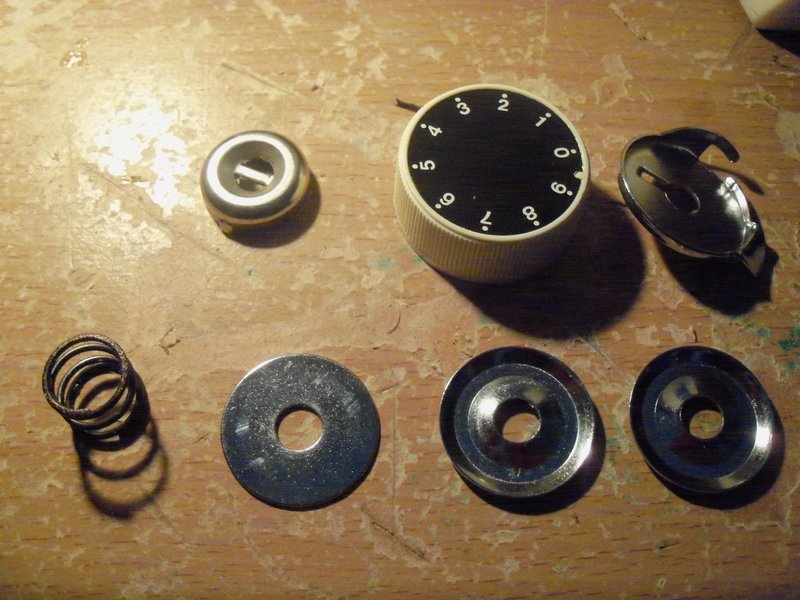

Hier die ersten Bilder

[bluemchen123]

Und hier noch die Bilder von der Nähprobe.

[Flickschneider]

Hallo,

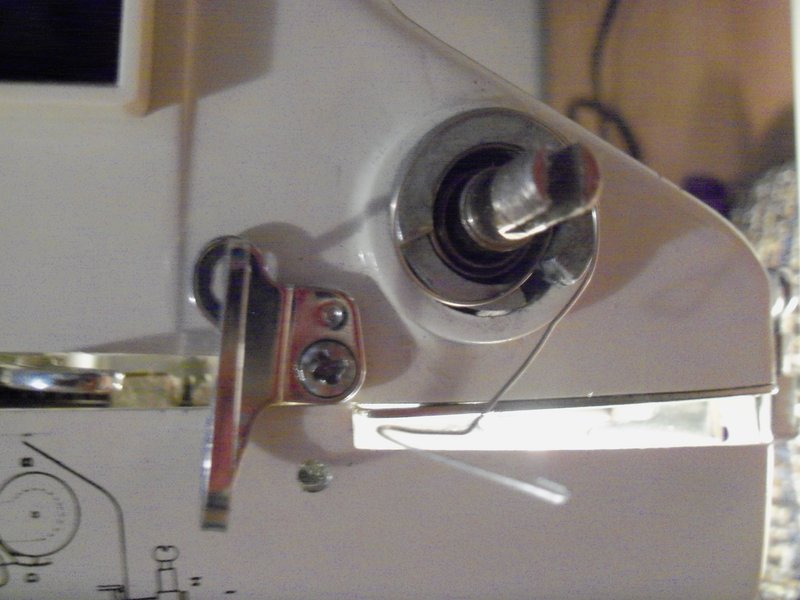

die Fadenanzugfeder scheint verbogen zu sein. Zum Zurechtbiegen sollte man die ganze Oberfadenspannung ausbauen. Lesestoff hier: Victoria FZ-962 auf Vordermann bringen oder - Toyota Freiarm Nähmaschine FSL18 - Seite 3 - Hobbyschneiderin + Forum



Wenn sich rückseitig im Kunststoffknopf nicht noch etwas verbirgt, dürften ein paar Teile fehlen.

[bluemchen123]

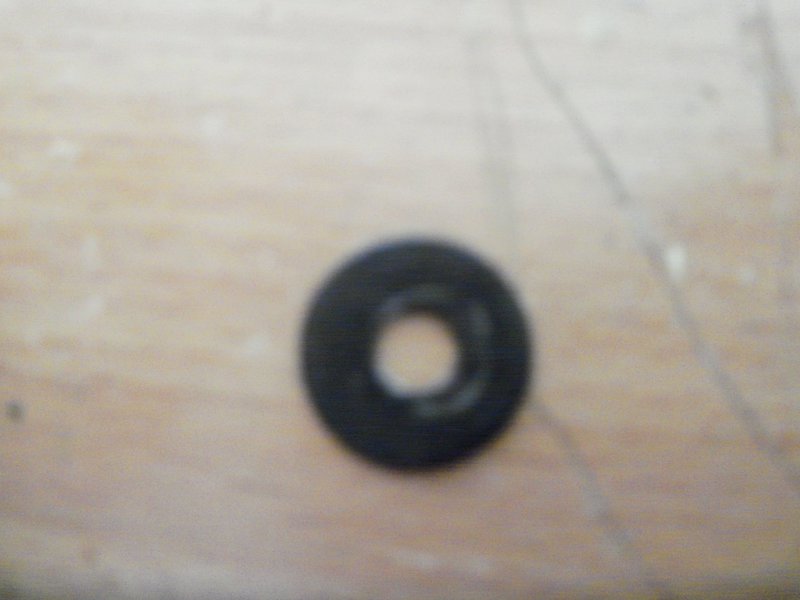

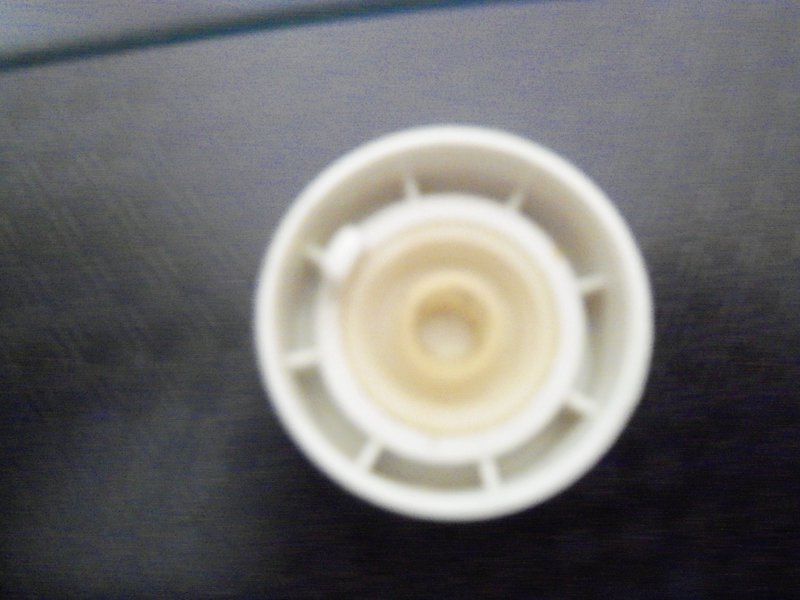

So schaut der Knopf von hinten aus. Die kleine schwarze Scheibe hab ich vorhin nicht fotografiert weil ich mir nicht sicher bin ob sie dazu gehört.

[Flickschneider]

Hallo,



die Bilder sind zu unscharf. Die Frage ist, ob das dunkle Metallteil ein Gewinde hat. Das etwas andersfarbige Innenteil des Knopfs kann man vermutlich mit rel. viel Kraft herausziehen. Das ist u. U. nötig, um die Spannung zu justieren. I. a. ist da noch ein kleiner Ring mit einer Nase dabei, der den Anschlag bildet. Man kann aber auch ohne leben, wenn man darauf achtet nicht über 0 bzw. 9 hinauszudrehen.

[bluemchen123]

Das Innenteil ist raus. Die schwarze Scheibe hat kein Gewinde.

[Flickschneider]

Hallo,



dann dürfte das Innenteil ein Gewinde haben. Sieht nicht schlecht aus. Schlimmstenfalls fehlt der Anschlag. Könnte auch sein, daß die Nase an dem Teil ganz oben rechts der Anschlag ist.

Jetzt solltest Du den Bolzen aus der Maschine ausbauen, so wie im verinkten Thread beschrieben.

[josef]

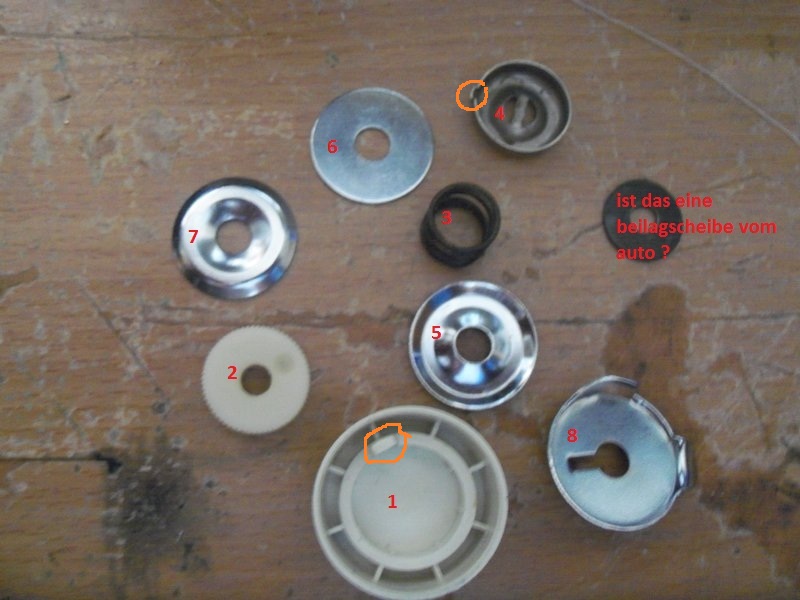

ich hab mal die teile in die reihenfolge vorne nach hinten gebracht



die orange markierten stellen an den teilen 1 und 4 müßten die sicherung gegen herausdrehen sein



teil 1 "SKALA" wird erst nach dem nähtest draufgeknöpft

[Flickschneider]

Hallo,



die Beilagscheibe ist 2,5. Kunststoff direkt auf der Feder zu drehen, geht auf Dauer nicht gut.

[josef]



da das teil 2 rückseitig eine extra spur für die feder hat, hat diese doofe scheibe dort nix zu suchen

die maschine ist aus der bauart wie quasatron, NM XXX, und ähnlichem, also lowbudget



ich nehme an, daß der "gespaltene" spannungsbolzen "nachgegeben" hat und deswegen der ganze kram nach vorne weggeflogen ist

dafür spricht auch, daß die fadenanzugsfeder "ausgezogen" ist



jedenfalls hast du recht, daß die restliche teile erst aus dem gehäuse müssen, die fadenanzugsfeder gerichtet oder ersetzt werden muß und hinterher das ganze ordentlich vormontiert werden muß, bevor die oberfadenspannung komplett wieder an ihren platz kommt



anschließend nähtest und dann die skala wieder draufknöpfen

[Flickschneider]



da das teil 2 rückseitig eine extra spur für die feder hat, hat diese doofe scheibe dort nix zu suchen



Hallo,



stimmt auch wieder. Das Bild der Rückseite des Knopfs hatte ich schon wieder aus den Augen verloren. Die Abmessungen der Scheibe passen aber schon sehr auffällig zu den restlichen Teilen. Ich vermute doch, daß die da irgendwo hinein gehört.

[ntVt]

Auch wenn ich dir nicht helfen kann - das machen die experten hier- würde ich gern mal ein Bild von der ganzen Maschine sehen.....danke und viel Erfolg- dass du das Kind wieder zum Laufen bringt:super:st!

[josef]

Hallo,



stimmt auch wieder. Das Bild der Rückseite des Knopfs hatte ich schon wieder aus den Augen verloren. Die Abmessungen der Scheibe passen aber schon sehr auffällig zu den restlichen Teilen. Ich vermute doch, daß die da irgendwo hinein gehört.



der papa von klein fritzchen liegt seit stunden unter dem auto und flucht, weil immer eine schraube übrigbleibt

fritzchen flüstert mit mama "er hat immer noch nicht gemerkt, daß das eine schraube von meinem kettcar ist"

[Flickschneider]

Wenn ich nach dem Zerlegen und Zusammenbauen von irgend etwas ein paar Schrauben übrig habe, sage ich mir auch immer, daß ich die Konstruktion verbessert habe

[josef]



glaub mir, ich habe schon genügend von diesen maschinen auf der werkbank gehabt :

DIESE SCHEIBE GEHÖRT NICHT DAZU
