Bedienungsanleitung - Ideal Model 430 von Quelle

[sunny boy]

Hallo zusammen,



ich habe vor kurzem meine liebe fürs Nähen enteckt. Ich habe mir eine gebrauchte Ideal Model 430 von Quelle gekauft, aber habe leider keine Bedieungsanleitung. Hat jemand eine zufällig?



Viele Grüße



Sunny Boy

[josef]



o je,

da es noch eine "ideal" ist, stammt die maschine aus der zeit, bevor dort die bestellnummern im computer gespeichert wurden



lade mal bilder deines "schätzchens" als anhang hier hoch, damit wir dir mit ein paar zeichnungen weiterhelfen können



gruß josef

[sunny boy]

Hallo Josef,

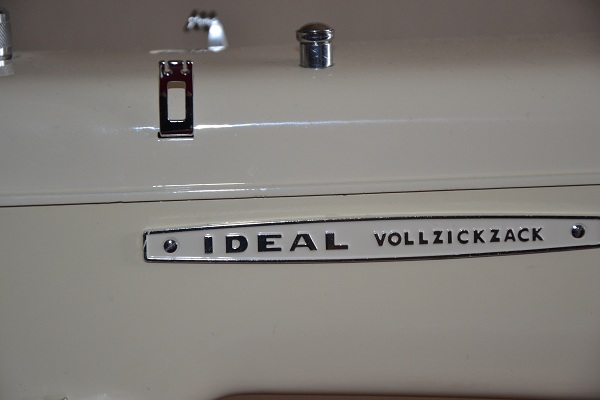

erstens, vielen Dank für die schnelle Antwort. Hier sind ein paar Bilder von der Nähmaschine.



Viele Grüße



Jan

[josef]



leider fehlt noch ein foto vom greifer

bitte die klappe unten öffnen und da mal die digi hinhalten



oben auf der maschine ganz links ist die füßchendruckverstellung :

so wie sie jetzt ist, die geriffelte mutter ordentlich fest drehen und dann diese stange etwa halb eindrücken



zu bild 3:

SPULEN

von der garnrolle im uhrzeigersinn zwischen die (runder zapfen) spuler-vorspannung führen und dann auf die spule aufwickeln, hebel andrücken, nähwerk ausschalten

merke : der faden überkreuzt sich in dieser kleinen spannung



EINFÄDELN DES NÄHFADENS

(bild 3) von der garnrolle durch die schnecken-führung quer über den deckel durch die führung an der frontseite (bild 4)

( bild 2) runter zwischen die oberspannungs-scheiben (füßchen oben, mittlere einstellung) ganz herumführen

rauf durch den fadenhebel

durch die verschiedenen führungen runter zur nadel

flache seite nach hinten, einfädeln von vorne nach hinten



in senkrechten teil der maschine (rechts in diesem rahmen) sind die bedienteile :

oben schieberegler für die ZZ-breite

darunter stichlagenverstellung

großer runder knopf = stichlängenregler

innenknopf = rückwärts - drücken

kleiner knopf = transporteurversenkung



gruß josef

[sunny boy]

Hallo Josef,

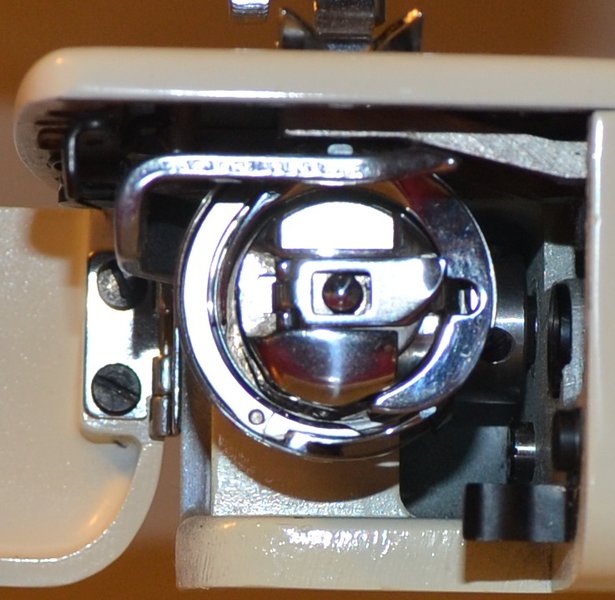

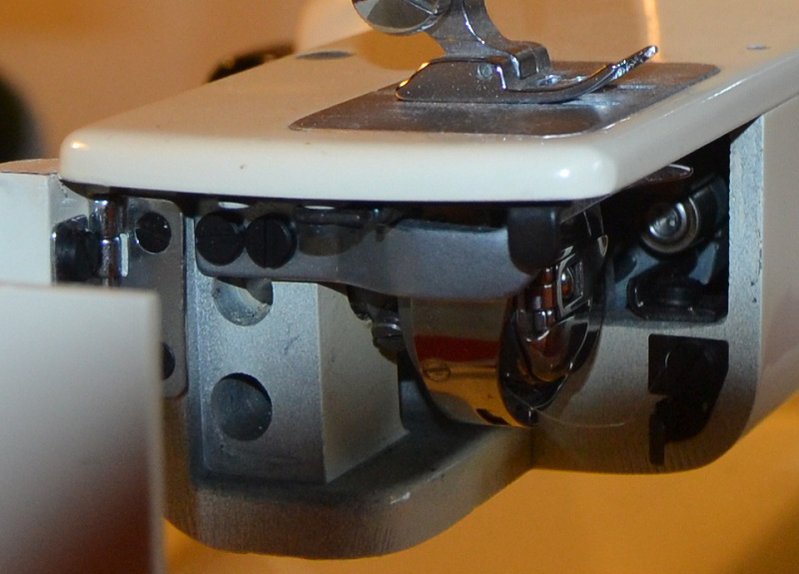

Wow! danke für die tollen Infos. Hoffentlich reichen die folgende zwei Bilder.



Viele Grüße



Jan

[Binche]

Hallo!!!!



Wie es der Zufall will, habe ich heute mit meiner Mutter das Nähzimmer aufgeräumt und dabei die ganzen alten Sachen und auch die Bedienungsanleitung von ihrer Ideal Nähmaschine gefunden.

Es ist zwar nicht ganz genau die gleiche Maschine aber sie sieht sehr ähnlich aus wie auf deinem Foto.

Wir haben auch noch allerhand Füßchen dazu. Unsere Maschine ist schon seit vielen Jahren im Nähmaschinenhimmel.

Bei Interesse, kannst Du Dich ja mal melden, dann schbicke ich Dir die Sachen zu.



Gruß Binche

[josef]

Hallo Josef,



Wow! danke für die tollen Infos. Hoffentlich reichen die folgende zwei Bilder.



Viele Grüße Jan





eigentlich dachte ich mir schon, daß deine maschine einen doppelumlauf-greifer hat

lies dir mal diese gebrauchsanleitung von vorne bis hinten und von hinten bis vorne durch

am besten dreimal



Nhmaschinenfan



das ist zwar nicht deine maschine

aber auf seite 5 findest du was über die handradauslösung

seite 9, 10, 11 zeigt dir einiges übers das spulen und spulenkapsel

auf seite 19 lernst du was über die fadenspannung

und die ölerei ist auf der seite 23

wie schon gesagt ist es eine andere maschine aber das prinzip ist ähnlich



der greifer kriegt alle 20 nähstunden ein tröpfchen nähmaschinenöl

die anderen ölstellen werden nach dem saubermachen alle 60 nähstunden "bedient"



gruß josef

[nähsina]



SPULEN

von der garnrolle im uhrzeigersinn zwischen die (runder zapfen) spuler-vorspannung führen und dann auf die spule aufwickeln, hebel andrücken, nähwerk ausschalten

merke : der faden überkreuzt sich in dieser kleinen spannung



Hallo,



ich habe eine ähnliche Maschine, aber wohl doch einfach anders (Privileg Model BR 460=Brother). Meine Frage ist jetzt allerdings: wie schaltet man denn das Nähwerk aus? Ich hatte bisher immer neuere Maschinen, bei denen beim Faden aufspulen automatisch das Nähwerk aus ist, bzw. wird das ausgestellt, wenn man das Laufrad innen nach vorne dreht - hab ich bei dieser auch versucht, aber das Nähwerk bewegt sich dann immer noch. Hab bisher noch nicht soviel mit der genäht, und daher auch erst einmal spulen müssen, aber das kann doch nicht richtig sein, dass dabei immer die Nadel mitfährt?



Weiß jemand Rat?



LG, Sina

[josef]

eigentlich dachte ich mir schon, daß deine maschine einen doppelumlauf-greifer hat

lies dir mal diese gebrauchsanleitung von vorne bis hinten und von hinten bis vorne durch

am besten dreimal

Nhmaschinenfan



-dort auf : Haushaltpfaff / Pfaff 360 herunterladen



das ist zwar nicht deine maschine

aber auf seite 5 findest du was über die handradauslösung

seite 9, 10, 11 zeigt dir einiges übers das spulen und spulenkapsel

auf seite 19 lernst du was über die fadenspannung

und die ölerei ist auf der seite 23

wie schon gesagt ist es eine andere maschine aber das prinzip ist ähnlich



der greifer kriegt alle 20 nähstunden ein tröpfchen nähmaschinenöl

die anderen ölstellen werden nach dem saubermachen alle 60 nähstunden "bedient"



gruß josef



Hallo,



ich habe eine ähnliche Maschine, aber wohl doch einfach anders (Privileg Model BR 460=Brother). Meine Frage ist jetzt allerdings: wie schaltet man denn das Nähwerk aus? Ich hatte bisher immer neuere Maschinen, bei denen beim Faden aufspulen automatisch das Nähwerk aus ist, bzw. wird das ausgestellt, wenn man das Laufrad innen nach vorne dreht - hab ich bei dieser auch versucht, aber das Nähwerk bewegt sich dann immer noch. Hab bisher noch nicht soviel mit der genäht, und daher auch erst einmal spulen müssen, aber das kann doch nicht richtig sein, dass dabei immer die Nadel mitfährt?



Weiß jemand Rat? LG, Sina





da fehlt wohl das tröpfchen öl an der richtigen stelle



gruß josef

[nähsina]

@josef: Danke für die schnelle Antwort. Ich versteh zwar nicht, was das mit dem Ölen zu tun hat (die Räder lassen sich ja gegeneinander drehen, nur hat das keinerlei Auswirkung auf die Nadelbewegung), aber ich werd mich die Tage mal mit dem Ölen beschäftigen.



Mittlerweile meinte meine Mitbewohnerin auch, dass das bei alten Maschinen eben so sei, dass die Nadel immer mitläuft, wenn man Faden aufspult. Ist das wirklich so?



LG, Sina

[Muschelsucher]

Hallo,

bei meiner Ideal aus der Zeit Ende der 50-er, Anfang 60-er läuft die Nadel beim Spulen nicht mit.



Ich muß dabei mit dem kleinen inneren Rad des Handrades die Nadel richtiggehend festschrauben, bzw fixieren. Das ist nicht mit einer kleinen 1/4 Drehung wie bei den anderen neueren Maschinen getan.



Meine Schwiegermutter, die Vorbesitzerin dieser Maschine, sagte mir, ich solle sie auch immer so fixieren, wenn ich aufhöre zu nähen. Also Lappen unter Fuß, Nadel rein, Handrad drehen.

[josef]



da fehlt wohl das tröpfchen öl an der richtigen stelle



gruß josef



@josef: Danke für die schnelle Antwort. Ich versteh zwar nicht, was das mit dem Ölen zu tun hat (die Räder lassen sich ja gegeneinander drehen, nur hat das keinerlei Auswirkung auf die Nadelbewegung), aber ich werd mich die Tage mal mit dem Ölen beschäftigen.



Mittlerweile meinte meine Mitbewohnerin auch, dass das bei alten Maschinen eben so sei, dass die Nadel immer mitläuft, wenn man Faden aufspult. Ist das wirklich so?



LG, Sina



nein,



das ist nicht so, sondern das kommt davon, wenn leute, die nix davon verstehen, mit der falschen ölkanne sich an den nähmaschinen vergreifen oder garnicht ölen

sicher läßt sich das wieder "hinkriegen"



gruß josef

[sunny boy]

Hallo Binche,



vielen Dank für deine Antwort. Ich hatte schon die Hoffnung aufgegeben... Falls du noch die Bedienungsanleitung hast, wäre es super, wenn du mir die Sachen zuschicken würdest.



Viele Grüße



Sunny Boy

[*ilsebilse*]

Ich muss doch mal loswerden, dass ich das ein ganz entzückendes und besonders hübsches Maschinchen finde.

Auch wenn unsere Neuen Modelle durch Komfort glänzen - optisch können sie es mit Modellen wie deiner nicht aufnehmen.



Ich gratuliere Dir aufrichtig zu ihr und wünsche Dir viel Freude damit.
