Maschine kaputt oder soll das so sein? Pedal treibt Handrad an

[villa_kunterbunt]

Guten Morgen,



ich bin neu bei euch und müsste euch gleich einmal um Hilfe bitten...



Hoffentlich ist das hier der richtige Forenbereich, wenn nicht bitte nicht böse sein (hat denn außer mir keine technische Probleme mit seiner Nähmaschine:confused:)



Nunja, ich habe mir recht günstig eine gebrauchte Maschine gekauft. Bisher nähte ich mit einer Geliehenen, aber meine Mutter wollte sie dann doch auch mal wieder zurückbekommen





Folgendes Problem:

Wenn ich am Handrad drehe oder aufs Pedal trete tut sich an der Nadel einfach nichts.

Man hört zwar, dass die Maschine arbeitet und von hinten sieht man auch, dass sich der Riemen zwischen Handrad und Motor dreht, aber mehr auch nicht.

Jetzt das Verrückte: Tritt man aufs Pedal, dreht sich das Handrad (und der Riemen)

Ist das (für eine alte Maschine) normal??????????



Ich dachte ja, vielleicht bewegt sich die Nadel erst, wenn da Spannung drauf kommt oder so, aber auch wenn man etwas länger tritt passiert nix. Der Riemen läuft rund, mehr nicht





Es ist eine relativ alte Maschine, leider ohne Anleitung. Der Elektromotor ist außen, zwischen Motor und Handrad verläuft (wie schon gesagt) ein Riemen.

Die Maschine hat auch nur 1 Programm, also wüsste ich nicht, was da falsch eingestellt sein könnte...



Es ist also wirklich eine sehr einfache und alte Maschine, aber ich dachte für meine Zwecke würde es erstmal ausreichen, wäre nömlich nur für die Sachen auf die Schnelle gedacht, ich kann ja oft die Maschine von meiner Mutter haben.



Kann mir jemand helfen? Ich hoffe, es ist keine dumme Frage, aber ich weiß einfach nicht mehr weiter

Bitte!



Vielen Dank im Vorraus!



liebe Grüße villa_kunterbunt

[akinom017]

Guten Morgen



Kaputt oder nicht läßt sich aus der Ferne schlecht sagen.



Mach bitte mal Bilder von der Maschine und hänge sie an den Thread an, erstmal von vorne und dann von seitlich den Bereich Handrad mit Riemen und Motor.



Möglicherweise ist das Nähwerk abgeschaltet, dafür gibt es aber mehrere Möglichkeiten. Bei vielen Maschinen läßt sich das "kleine" Rad im Handrad gegen das Hauptrad verdrehen, so ungefähr eine viertel bis halbe Umdrehung, je nach Stellung ist dann das Nähwerk aus bzw. eingekuppelt.

[villa_kunterbunt]

aha. Das werde ich ausprobieren!



Danke für den Tipp. Ich mach auch gleich Fotos.



Vielen Dank schonmal

[villa_kunterbunt]

Akinom, du bist ein Schatz!!!



Ich hab mal am kleinen Rädchen "gespielt" und siehe da, es funktioniert. Sieht zumindest bis jetzt so aus!



Super, danke!!!!!

[MichaelDUS]

Deine Maschine kenne ich nicht, aber bei vielen älteren Maschinen sieht man, dass das Handrad eigentlich aus zwei Rädern besteht. Hat dein Handrad in der Mitte auch ein kleineres Rad? Halte dann mal das Handrad fest und drehe an dem kleinen Rad.



Mit diesem kleinen Rad wird die Nadelstange ausser Betrieb genommen. Das macht man um den Unterfaden aufzuspulen. D.h. es müsste dann oben auf der Maschine ein kleiner Stift zu sehen sein, der sich jetzt bei deiner Maschine auch dreht. Auf diesem Stift wird die Unterfadenspule aufgesteckt und aufgespult.



Nach dem Aufspulen wird durch Drehen an dem kleinen Handrad dann die Nadelstange wieder aktiviert. Bin mir nicht so sicher, ob das bei deiner Maschine auch der Fall ist, könnte aber so sein



Michael



Edit: Monika war schneller

[villa_kunterbunt]

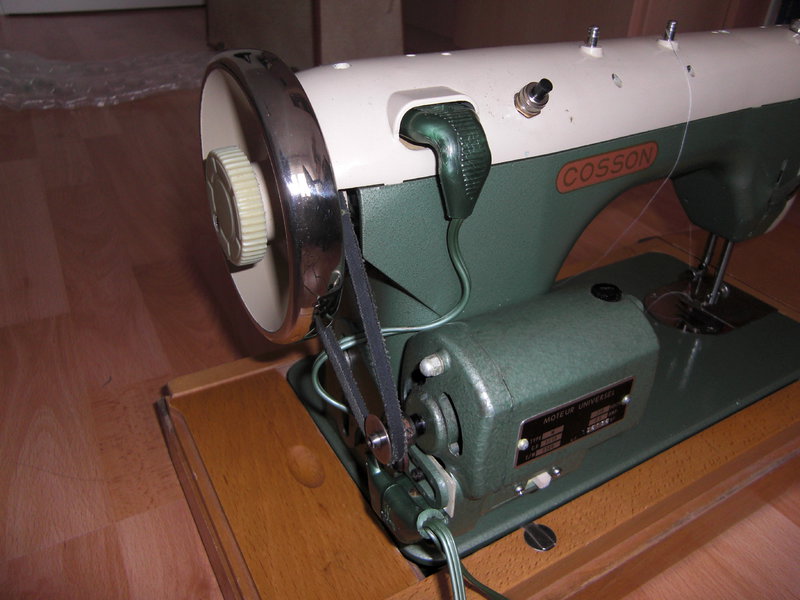

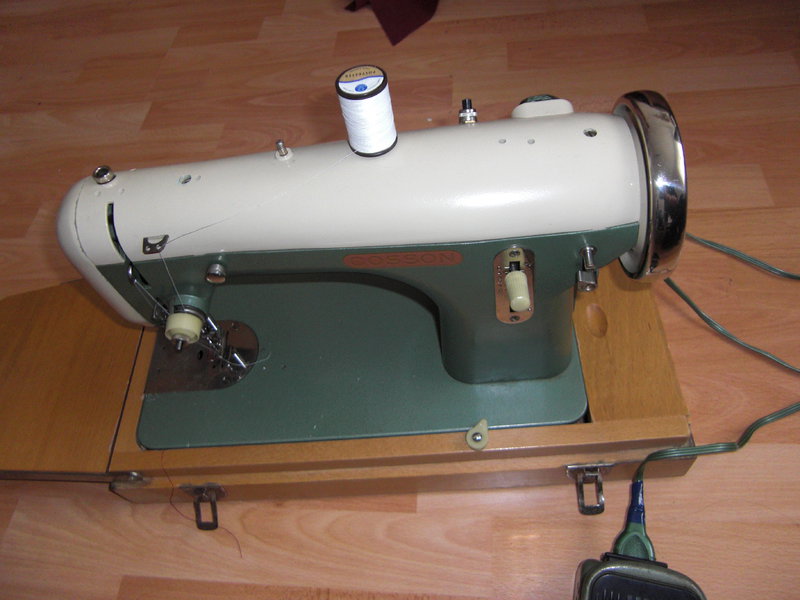

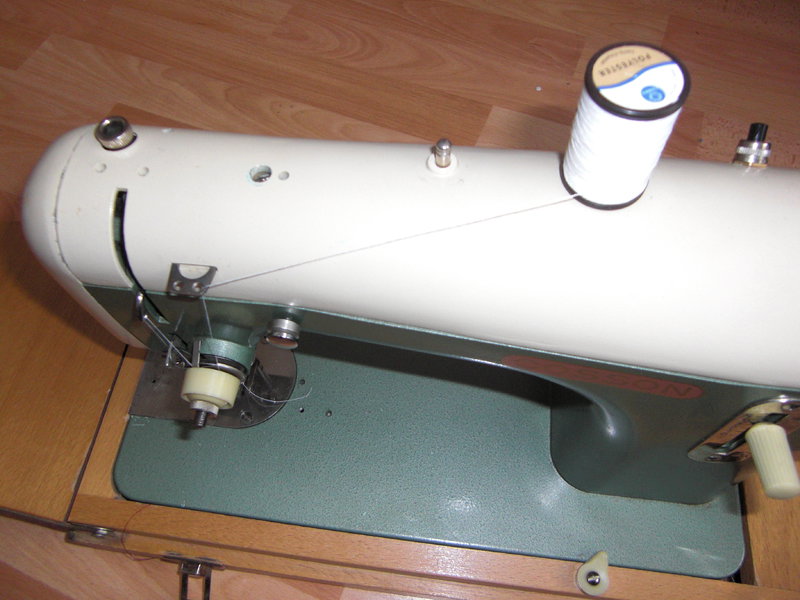

Hier noch die Fotos. Vielleicht sagt das dem einen oder anderes ja was. Bin für jeden Tipp dankbar



Ob das mit dem Oberfaden so stimmt weiß ich noch nicht, wird sich aber zeigen, denke ich...

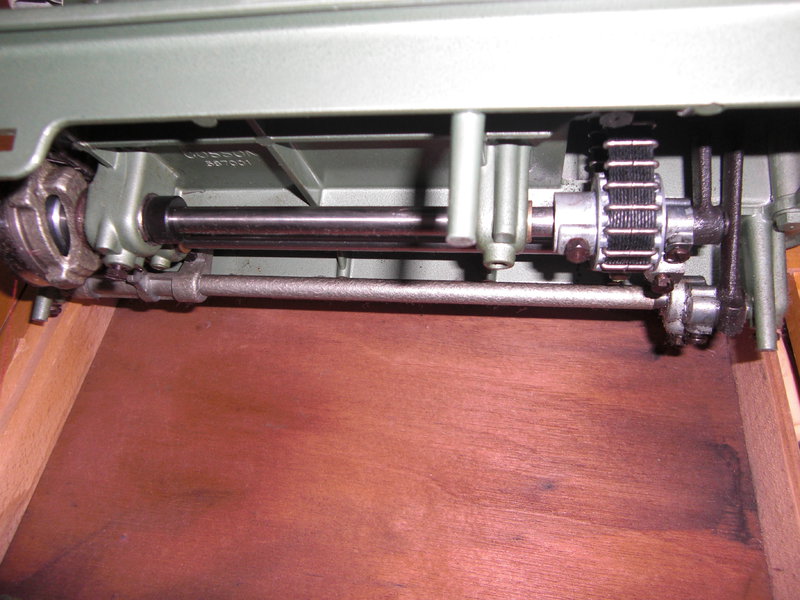

Das letzt Foto ist von unten.

[Ramses298]

Hallo Forum!

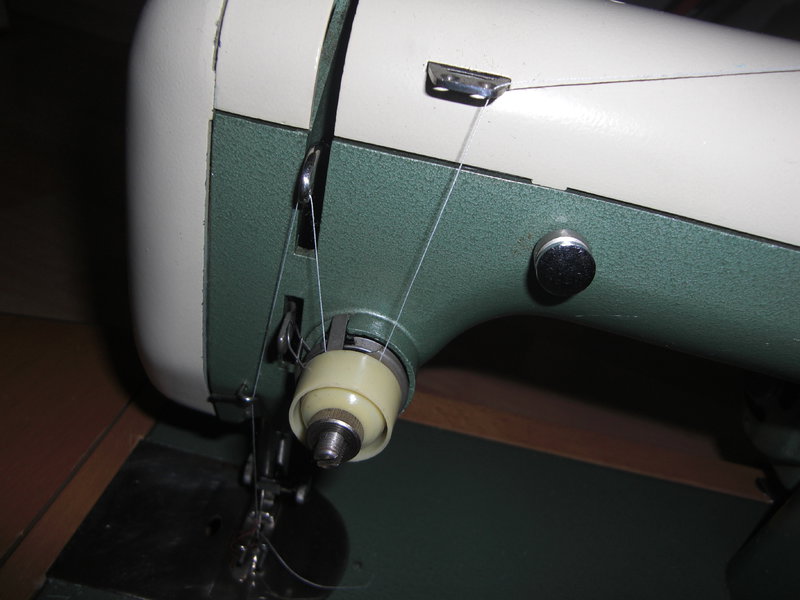

Im Bereich der Fadenanzugsfeder (an der Oberspannung) ist falsch eingefädelt worden; die Anzugsfeder ist zumindest ganz ausgelassen.





Alles Gute!



Ramses298.

[villa_kunterbunt]

danke

Auch an Michael, hab jetzt erst gesehen, dass du auch geschrieben hast.



Ist mir auch aufgefallen, ich probier einfach noch ein bisschen aus...



Danke ihr Lieben!

[villa_kunterbunt]

Hallo,



danke für eure Hilfe bis hierhin!



Jetzt ist ein neues Problem aufgetaucht:

Der Oberfaden wird nicht gegriffen. Ich dachte erst, es läge vielleicht am Einfädeln oder so (obwohl ich glaube dass ich das jetzt richtig gemacht habe).



Man kann bei der Maschine so schön von unten und von der Seite reinschauen, dabei ist mir aufgefallen, dass der kleine Haken (nennt man den Greifer?) der den Oberfaden eigentlich einmal im Kreis ziehen soll die Schlaufe vom Oberfaden nicht greift. Es fehlt immer so ca. 1mm, das Häkchen läuft am Faden vorbei und der Faden kommt ohne Verschlingung mit dem Unterfaden wieder nach oben.

Entschuldigung, ich kenne mich mit dem Fachvokabular nicht so aus, versteht ihr, was ich meine?



Habe nun also gegoogelt und mich auch durch das Forum hier geklickt und deshalb mal das Teil, wo die Spule rein kommt aufgeschraubt und sauber gemacht. An diesen kleinen Häckchen (letztes Foto) hingen jede Menge Fadenstücke, die habe ich alle raus und das Teil wieder zusammengesetzt. Ich glaube, das habe ich auch richtig gemacht, denn für jedes Teil gab es nur eine Position, in der es fest saß und nichts geeiert hat. Das Problem mit dem Oberfaden und dem Greifer ist nur das gleiche wie zuvor.



Weiß noch jemand einen Tipp? Bitte!



Ich bin mittlerweile soweit, zu sagen, die Maschine ist kaputt. Ich glaube, eine Reperatur beim Fachmann ist das Teil nicht wert.... (soll ja nur die Zweit- bzw. Ersatzmaschine sein)

Aber es wäre natürlich toll, wenn jemand noch einen kleinen Trick kennt wie ich sie vielleicht selber wieder zum Laufen bringen kann.

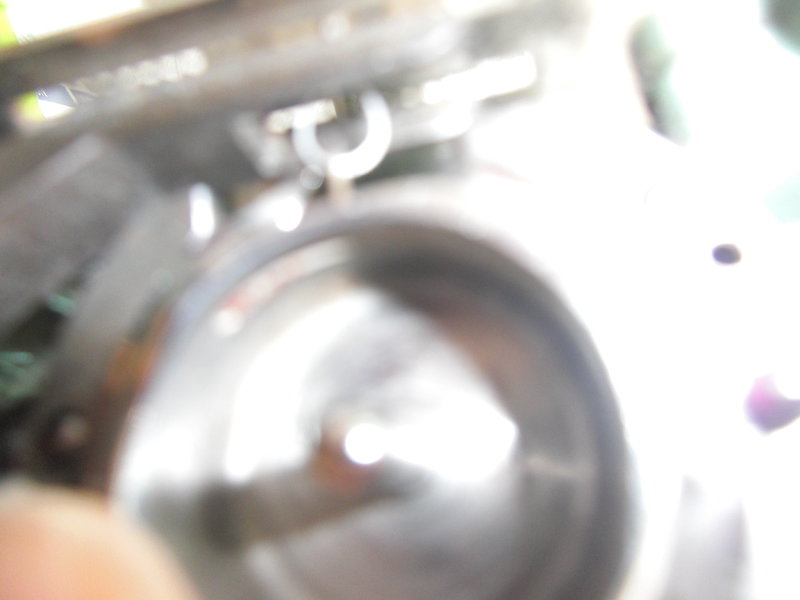

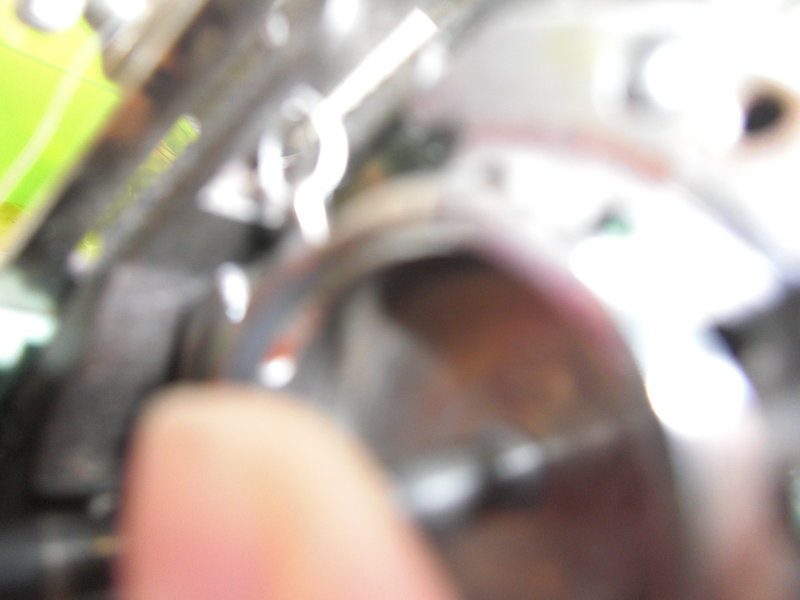

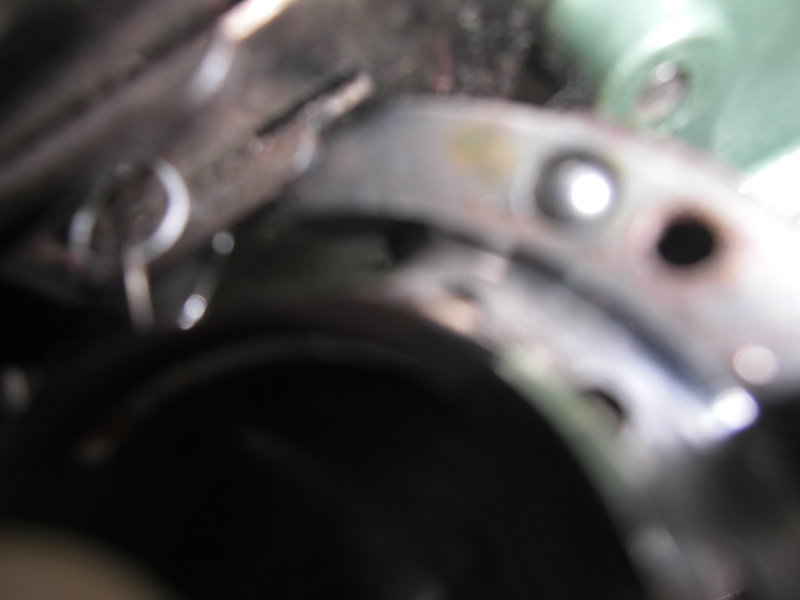

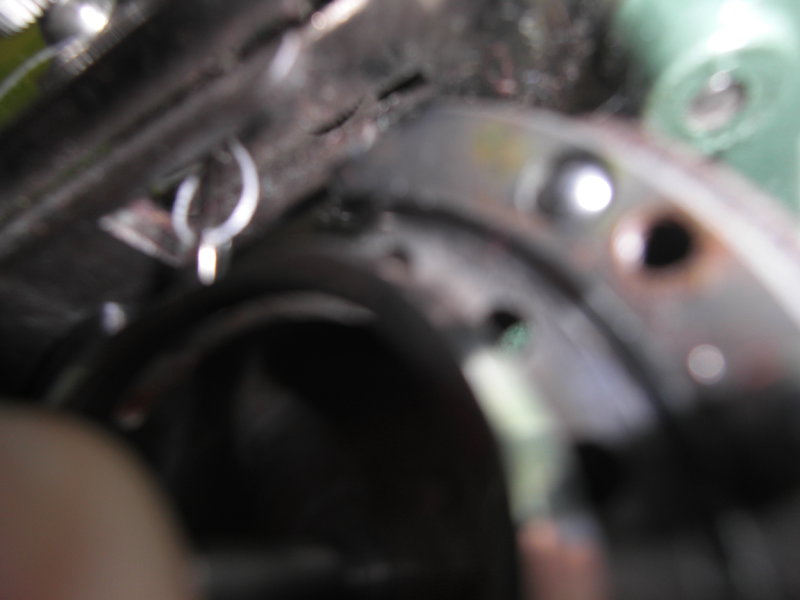

Ich habe auch Fotos in versch. Positionen gemacht, da sieht man dass der Haken am Oberfaden vorbeigeht und die Schlinge nicht greift...

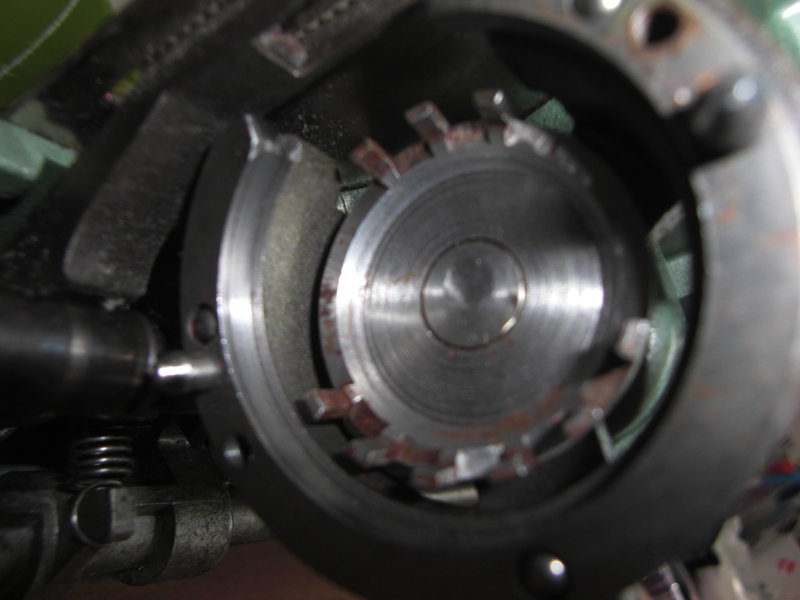

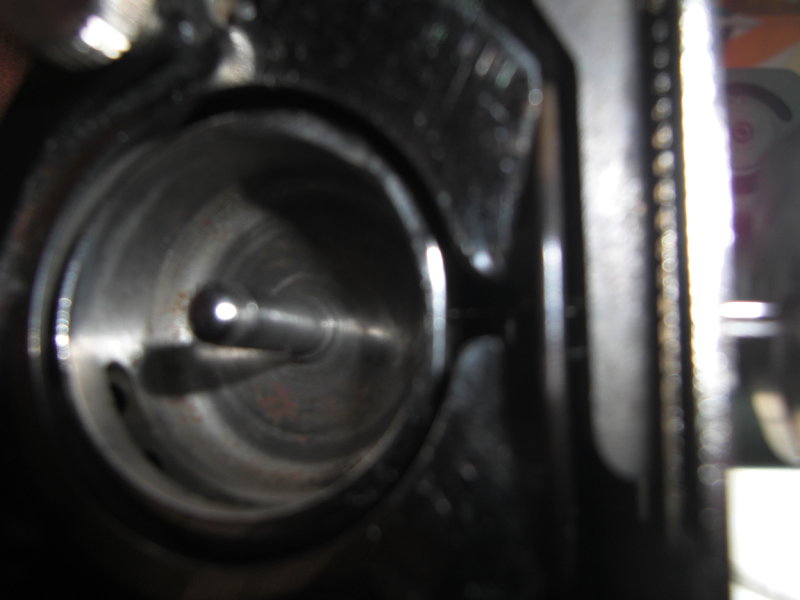

Das letzte Bild zeigt das "innerste Innenleben" wo der Fadensalat drinhing.



Wäre schön, wenn der eine oder andere sich das anschauen würde und vielleicht sogar Hilfe wüsste



Danke im Vorraus und liebe Grüße aus der Villa_kunterbunt!

[josef]



leider sind deine bilder vom greifer-bereich nicht so richtig "sichtbar"



die greiferkonstruktion ist aber sicherlich ähnlich wie bei gewissen, alten gritzner, kayser und pfaff-modellen (eintouriger umlaufender greifer, kapsel wie im CB-greifer)



bei deiner maschine gehört die flache seite der nadel mit sicherheit nach rechts

eingefädelt wird dann auch von links nach rechts



gruß josef

[eigenhaendig]

Hallo,



wie setzt du denn die Spule mit dem Unterfaden ein?



Einfach so oder hast Du dafür einen Spulenkapsel?



Und in welche Richtung dreht sich sich dann die Spule? Uhrzeiger oder Gegenuhrzeiger?



Grüße, Sabine

[haniah]

Du, sag mal, ist die Nadel richtig herum drin? Also wenn sie eigentlich von links nach rechts eingefädelt würde und Du hättest sie anders reingeprockelt, dann kann es zu dem geschilderten Verhalten kommen.



Viele Grüße, haniah

[freedom-of-passion]

Die Frage nach der Spule/ Kapsel ist schon ziemlich berechtigt. Ich denke an Deiner Nähmaschine kann relativ wenig kaputt gehen. Sitzt die Kapsel nicht richtig, kommt es zum dem Fadensalat.



Bitte stelle doch mal ein Foto mit eingelegter Kapsel ein.





Martin

[villa_kunterbunt]

danke, jetzt habt iht mir schinmal viel Mut gemacht!!!!



Das mit der Nadel wäre mir gar nicht eingefallen, ich kenne es von der Maschine von meiner Mutter nur von vorne nach hinten. Das werde ich ausprobieren, es fehlt ja auch wirklich nur ein Mini- Stück...





Bei der Unterspule bin ich mir ziemlich sicher, dass ich es richtig gemacht habe (wie bei der deutlich neueren Maschine mit der ich sonst problemlos nähe), also Faden in Spulenkapsel und im Uhrzeigersinn.... Das System ist ja wie bei der neuen Maschine.





Danke für eure Hilfe!!!

Ich probier es gleich aus und melde mich wieder

[villa_kunterbunt]

Ihr seid echt die Besten! Der Tipp mit der Nadel war goldrichtig



Vielen lieben Dank!!!

Auch dafür, dass man hier auch als offensichtlich dummer Anfänger, der sogar zu blöd ist um die Nadel richtig reinzustecken, so nett aufgenommen wird!!!

[haniah]

Auch dafür, dass man hier auch als offensichtlich dummer Anfänger, der sogar zu blöd ist um die Nadel richtig reinzustecken, so nett aufgenommen wird!!!



Ja, frag mich mal besser nicht, warum ich Dir den Tipp überhaupt geben konnte



Super, dass es jetzt läuft!



Liebe Grüße, haniah
