Angesprochen wären Spezialisten historischer Mechanik.

Bin mir aber nicht sicher, ob ich hier im Forum richtig bin.
Die Fragestellung ist doch sehr speziell.

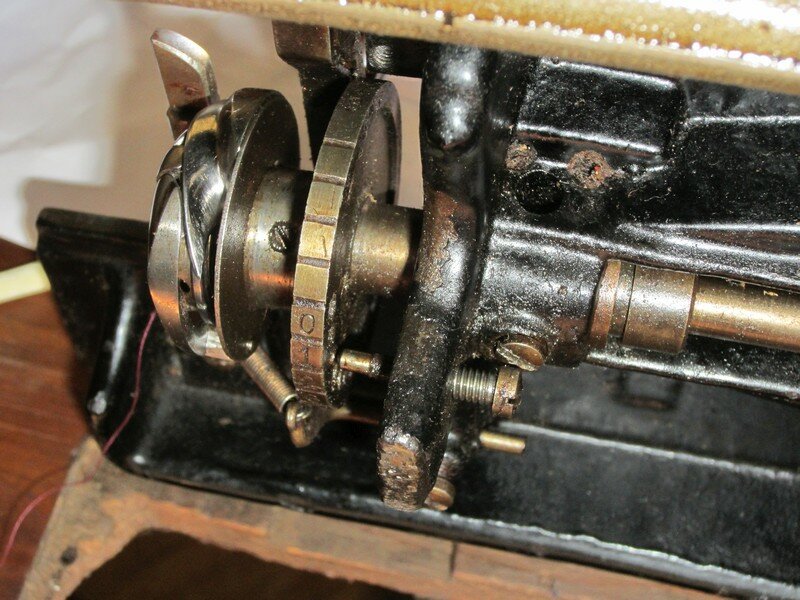

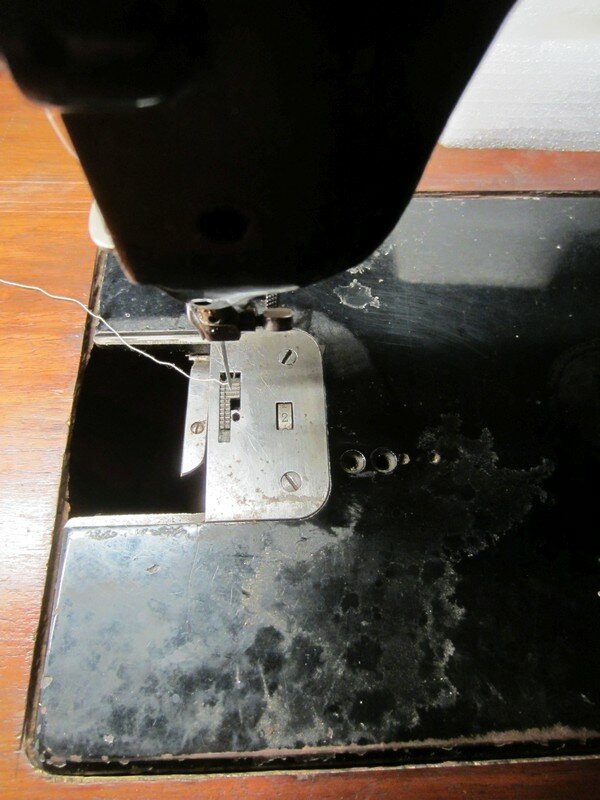

Im Greiferbereich der Phönix M befindet sich eine skalierte Einstellung.

Wozu dient diese, und wie wird die Einstellung vorgenommen?

Nach Öffnen der Sicherungsschraube die bei Ziffer 2 eingreift ließ sie sich vorerst nicht bewegen.



Danke, - bleib gesund

merrit




Share this post


Link to post
Share on other sites

Hallo merrit,

sehr interessant, habe ich so noch nie gesehen.

Ich kann die Mechanik noch nicht ganz nachvollziehen (dazu müsste ich das Teil mal selber in die Hand nehmen).

Wird damit eventuell die Stichlänge verändert?

Mal mit Petroleum einweichen, warm machen und hoffen, dass es wieder gängig wird.



Gruß

Detlef

Share this post


Link to post
Share on other sites
Posted (edited)

Hallo Detlef,

danke für Deinen Beitrag.

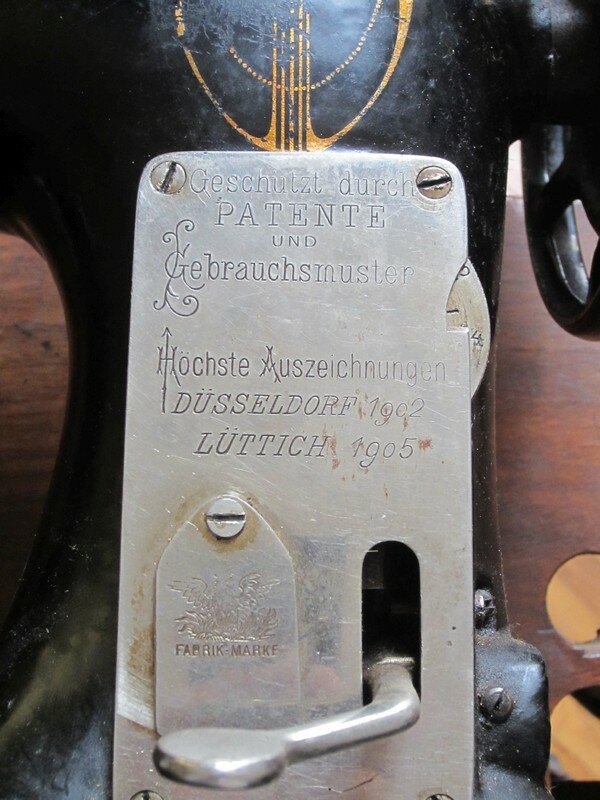

Die Stichlängenverstellung sitzt am Ständer.

Könnte vielleicht etwas mit dem Füßchenhub über die Grundplatte zu tun haben.
Ist aber scheinbar nicht für allzu häufiges Verstellen gedacht.
Daher verwunderlich daß eine 2. Skala an der Scheibe zusätzlich die Einstellung in dem Fenster der Stichplatte anzeigt.

herzliche Grüße

merrit




Edited by merrit

Share this post


Link to post
Share on other sites

Hallo Detlef,

nein, also das mit dem Füßchenhub war eine falsche Vermutung.

Der Transporteur hat keinerlei Verbindung zu dem Teil.
Dazu habe ich die Stichplatte und den Stoffschieber entfernt.



herzliche Grüße
merrit





Share this post


Link to post
Share on other sites

Ich erwarte dass es eine Excenter ist und damit die Höhe der Transporteur eingestellt werden kann.

Share this post


Link to post
Share on other sites
vor 26 Minuten schrieb Drikusniet:

Ich erwarte dass es eine Excenter ist und damit die Höhe der Transporteur eingestellt werden kann.

Der Hebeexzenter ist direkt hinter dem Greifer. An der Einstellscheibe dreht nichts mit.

Share this post


Link to post
Share on other sites

Scheinbar doch verharzt. Obwohl, die bisher betätigten Schrauben waren alle zu Beginn ein wenig zäh, aber beweglich.
Werde den Bereich mal reichlich mit Petroleum bearbeiten.
Habe einen Hinweis gefunden, daß es sich um eine axiale Verstellung des Greiferes handeln muß.
Welche Teile sich gegeneinander bewegen sollten ist aber nicht offensichtlich.
Ich möchte jedenfalls vermeiden, die Justierung der Teile zu verändern.

herzliche Grüße

merrit

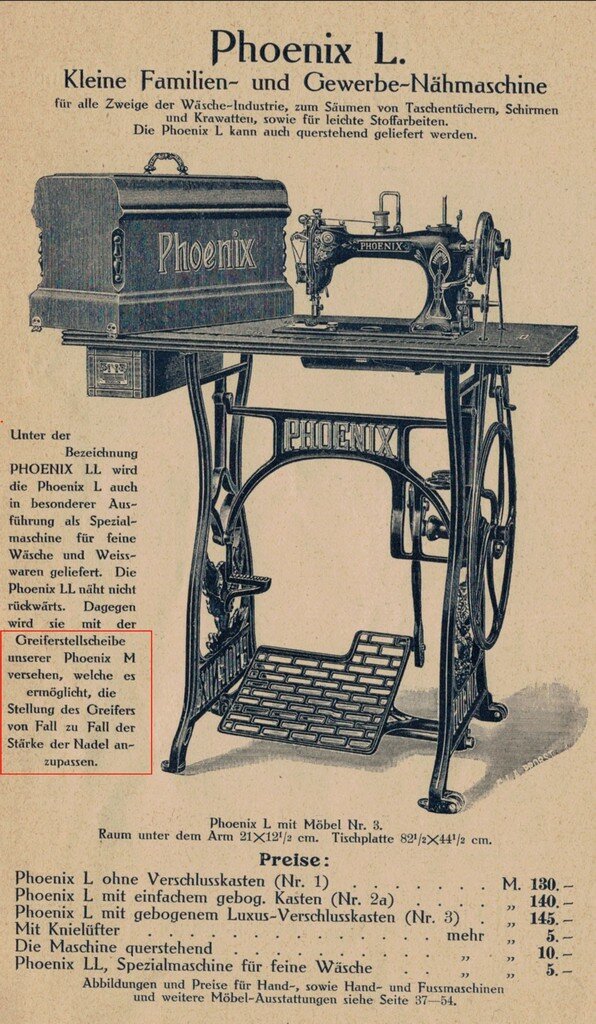

Katalog LL.jpg

Share this post


Link to post
Share on other sites

Hallo merrit,

da hast du das Rätsel ja selber gelöst ;-)

Sehr interessant,  danke für die Bilder.



Gruß

Detlef

Share this post


Link to post
Share on other sites

Ich versuche jetzt eben den Verstellmechanismus für den Greiferabstand gängig zu machen.
Taste mich heran, und lasse Euch daran teilhhaben. Hoffe es langweilt nicht.

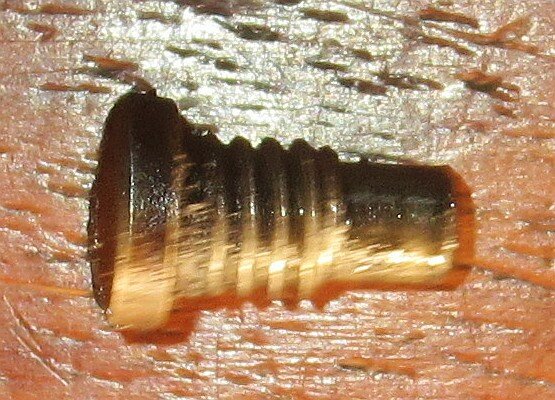

Habe ersteinmal die Setzschraube entfernt, die mit Ihrem zylindrischen Ende eine Teil fixiert ohne zu klemmen.
In der Gewindebohrung ist die Greiferwelle erkennbar.

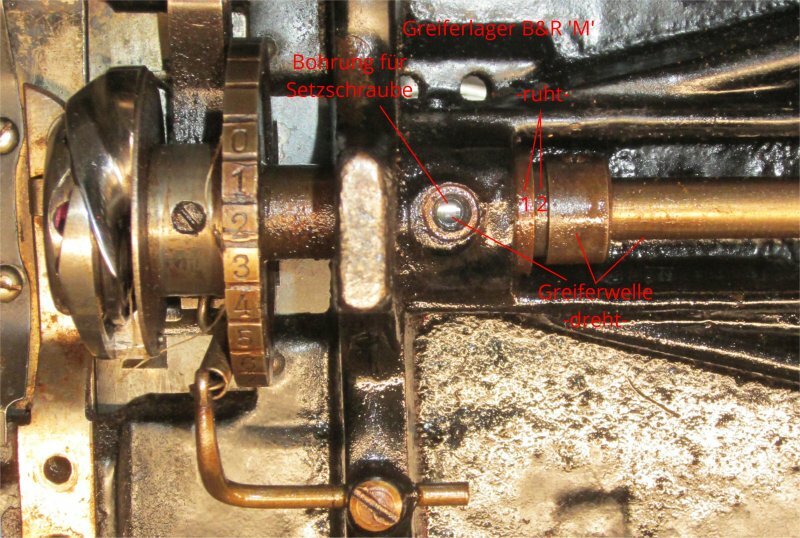

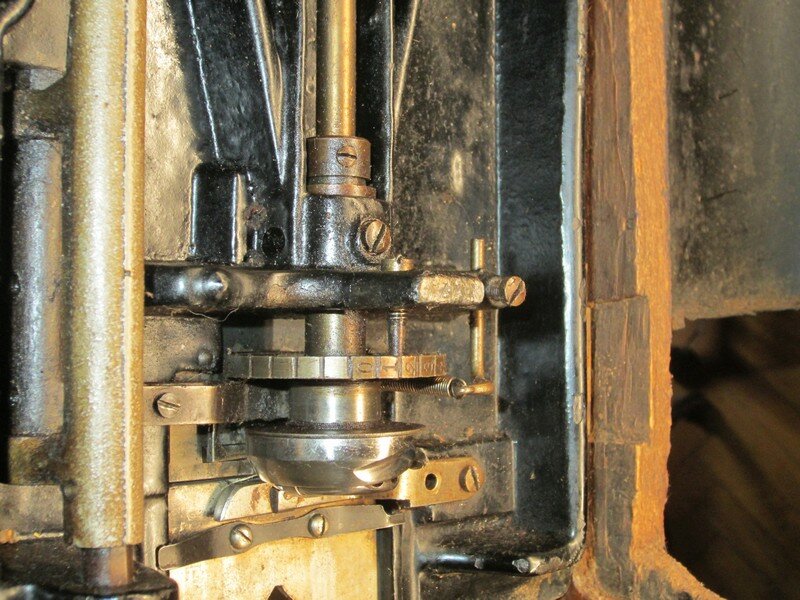

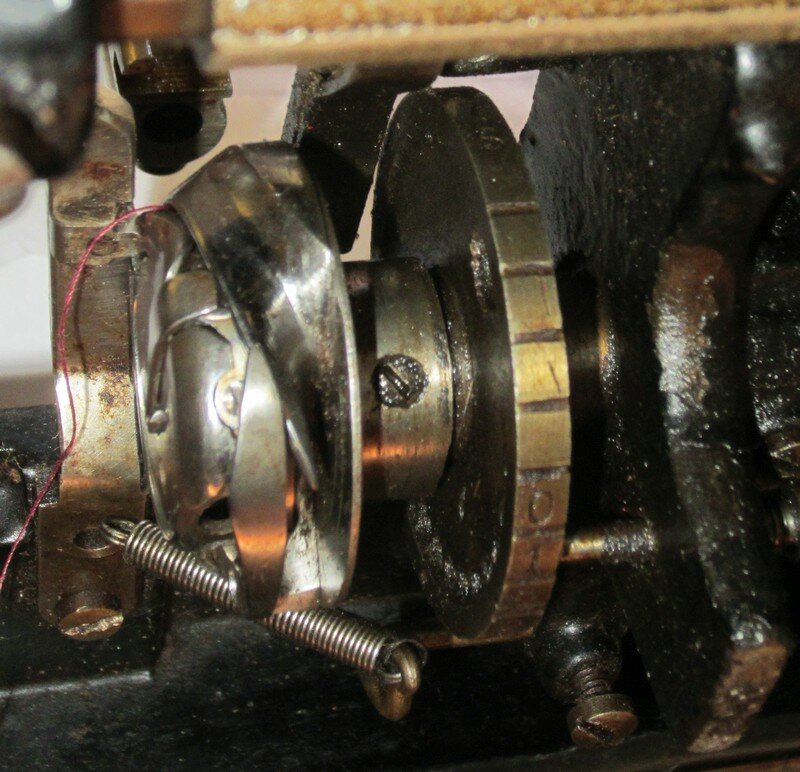

In dem Bild habe ich die Teile markiert.
Offensichtlich ist der als  - ruhend - beschriebene Teil Nr. 2 ein Teil mit der Einstellscheibe und ist mit einer Spiralnut oder dergleichen in der Lagerbuchse (Teil Nr. 1) geführt.
Die Greiferwelle ist axial offensichtlich zwischen dem Greifer und der Hülse  auf der Greiferwelle bestimmt.
Bei der Verstellung des Greiferabstandes oder auch durch Wärmedehnung ändert sich die Eingriffstiefe des Gleitsteins in der Kurbelnut am anderen Ende der Welle.

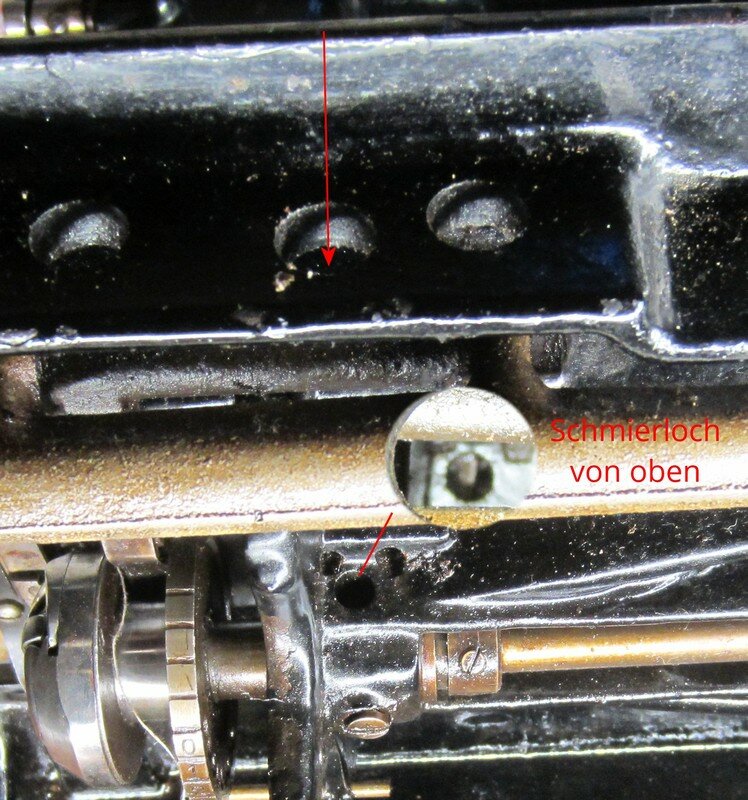

Im dritten Bild in dem Schmierloch erkennt man von oben eine metallische Kante. Ob das die Spiralnut ist, ist noch offen.

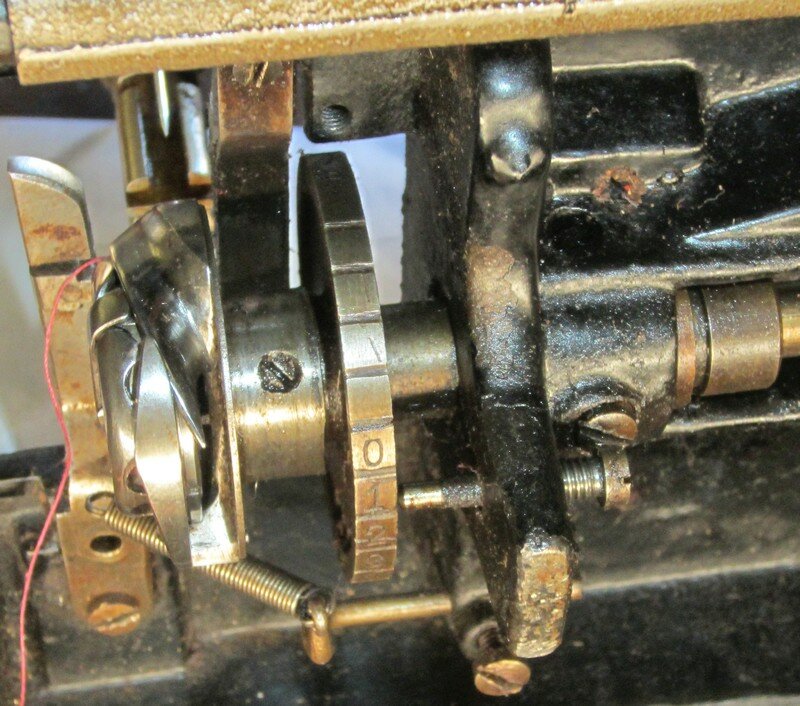

Die Setzschraube ist auf diesem Photo wieder an ihrem Platz.



Mehrere Stunden Petroleum an die Teile und Haarfön haben einstweilen noch keine Wirkung gezeigt.

Habe jetzt die Setzschraube mit Petroleum hinterfüllt und oben in das Schmierloch Kriechöl getan (das verdunstet nicht so schnell)
So wird die Maschine für bis zu eine Woche sich selbst überlassen.

Hoffe die Flüssikeiten schaden einander nicht.



herzliche Grüße

merrit










B&R'M'_Setzschraube Greiferlager.jpg

PHOENIX-M-Schmierloch von oben.jpg

Edited by merrit
edit an der formatierten Nachricht; Rechtscheibung

Share this post


Link to post
Share on other sites

Einige Tage mit Petroleum und Kriechöl haben noch keine Wirkung gezeigt.

Um das Teil nicht zu beschädigen habe ich bisher vermieden Zangen an der Greiferstellscheibe zu benutzen.
Wollte mir eigentlich eine Art Bandschlüssel aus einem Kabelbinder anfertigen.
Hatte aber nichts passendes dabei.



In meiner Enttäuschung habe ich begonnen weitere Teile zu demontieren und zu reinigen.

Diesmal das Spulengehäuse (Spulenkapsel)

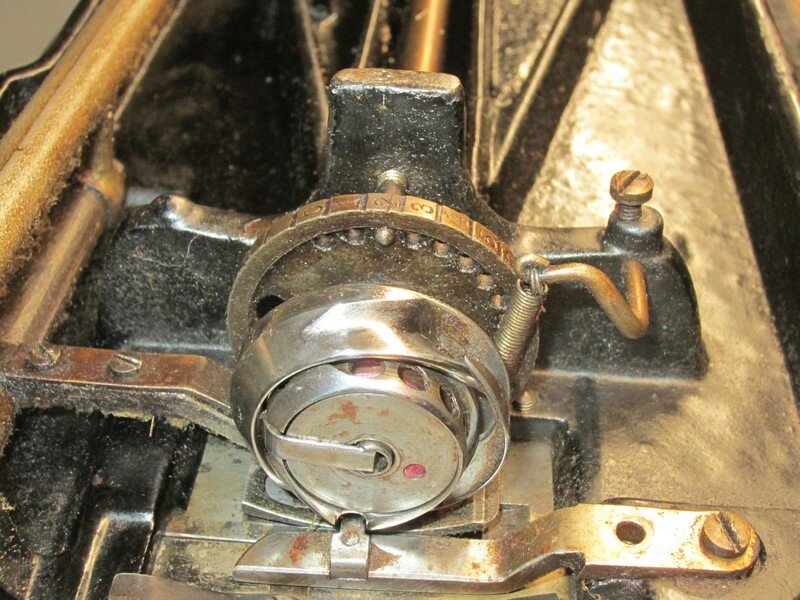

Bei diesem eintourigen Umlaufgreifer sitzt die Spule direkt im Spulengehäuse das in einer Ringnut im Greifer gelagert ist.
Die Unterfadenspule wird von einer Federklappe gehalten.









Nach dem Lösen einer Schraube wird die Gegenspitze wegklappt.

Hauptaufgabe der Gegenspitze ist es die Schlaufe des Oberfadens kurz aufzufangen nachdem er um die Spule geführt wurde.
Damit wird vermieden daß der Oberfaden verzwirbelt.



Das Spulengehäuse läßt sich nur in einer bestimmten Stellung des Greifers entnehmen.

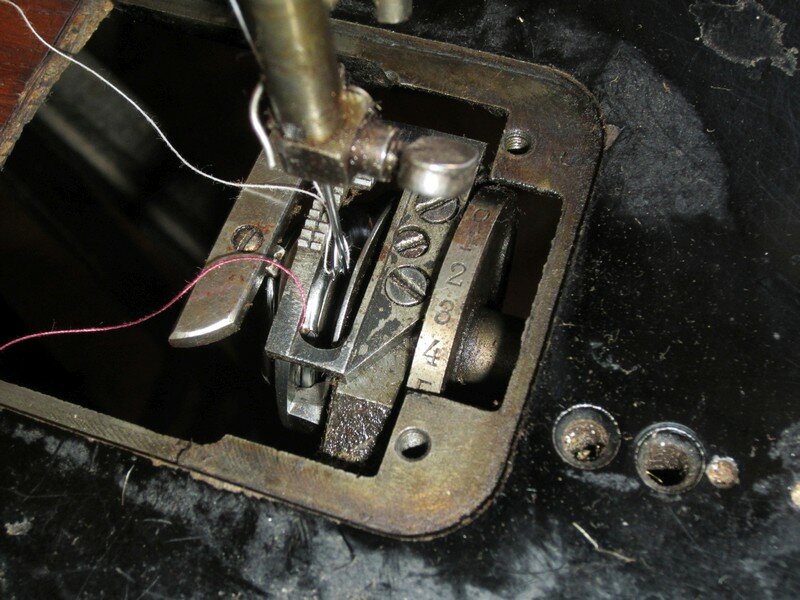

Die beiden Kanten müssen (wie im Ausschnitt gezeigt) übereinstimmen.



Spulenkapsel entnehmen_Img_1720.jpg






Das Spulengehäuse selbst mit der Spannungsfeder für den Unterfaden und der Federklappe besteht aus mindesten 8 weiteren Teilen.

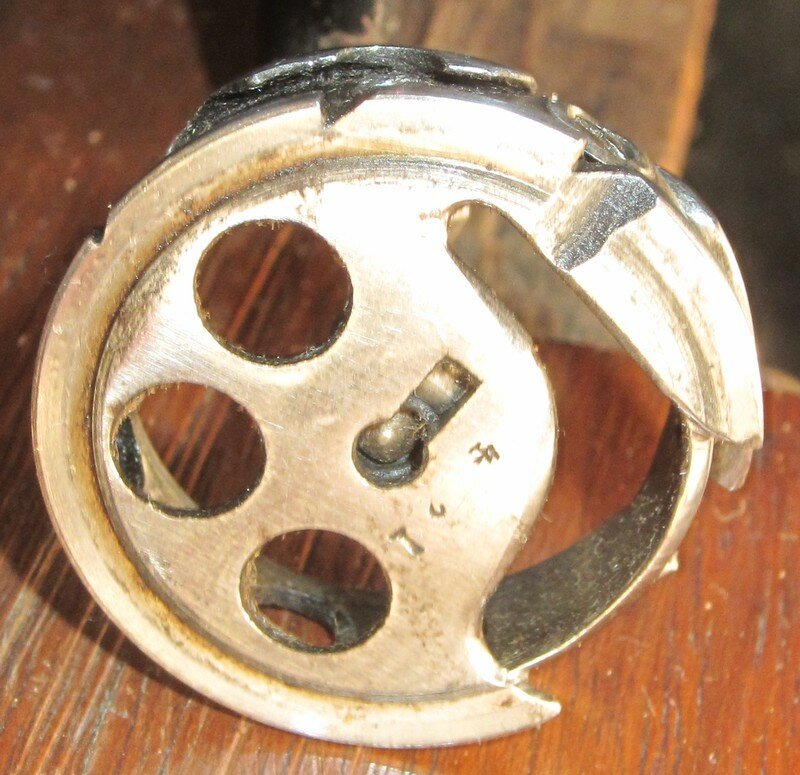

Hier noch ein Photo der Rückseite die im eingebauten Zustand dem Greiferkessel zugewandt ist.




Weiters habe ich noch Nadelklammer und Füßchenhalter demontiert.
Das Spulengehäuse und diese Teile bekommen ein ausführliches Bad in Petroleum.

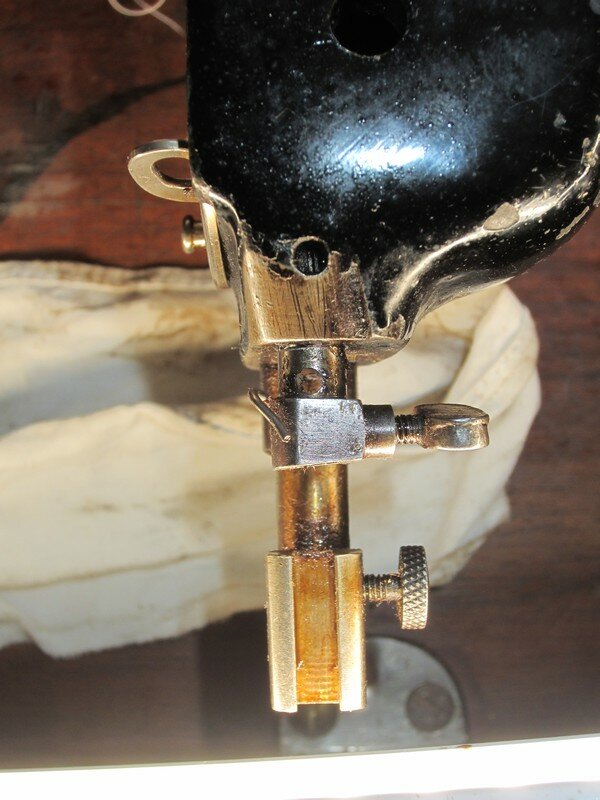

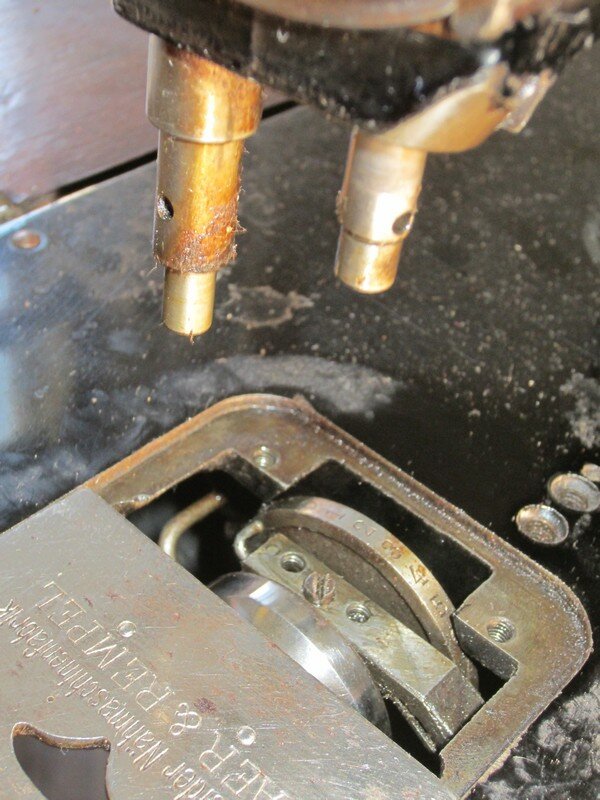

Dabei habe ich eine Bohrung mit Wurmschraube entdeckt die direkt auf die Nadelstange zeigt.

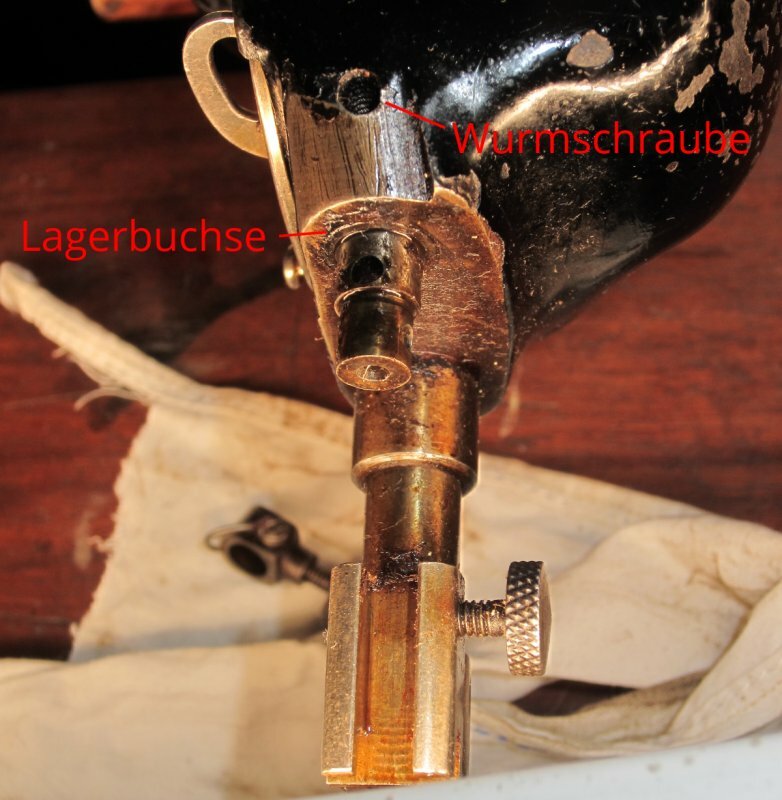

Erst auf den Photos habe ich die Lagerbuchse für die Nadelstange entdeckt.






Und so habe ich das Teil erstmal zurückgelassen.






herzliche Grüße

merrit







Edited by merrit
edit im Layout

Share this post


Link to post
Share on other sites
