Bernina 117 L Restauration / Instand setzen


FrauIngelmann
 Share

Recommended Posts

Moin,



ich bin fremd gegangen und hab' mich nach einigen Pfaffs nun erstmalig mit einer Schweizerin eingelassen. Was als Onlinebekanntschaft begann, steht nun in dreidimensionaler Schönheit vor mir und schreit nach etwas Liebe:



Ich habe begonnen, sie zu entstauben und wie schon auf den Verkaufsfotos erahnt, kam unter der dicken Dreckschicht eine recht gut erhaltene 117L mit Zierstichautomatik zum Vorschein. Eine Bedienungsanleitung zum Download habe ich gefunden -> http://www.occaphot-ch.com/bernina-service/b-105-117/ (Danke fürs Uploaden !!)

Nun stellen sich aber auch ein paar Fragen ein, die ich bisweilen im www und hier nicht beantwortet fand:

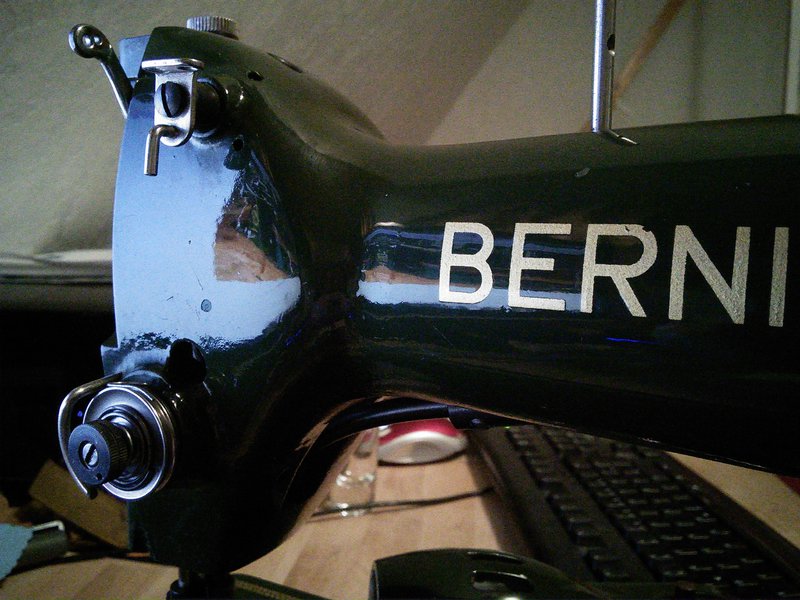

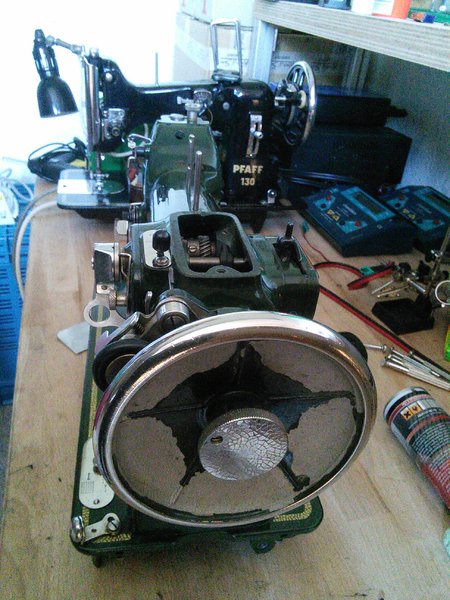

Kennt jemand evtl. den Namen der Farbe oder gar eine Nr. Code? Auf dem Gußhandrad blättert der Lack stark ab und ich würde das gerne ausbessern.

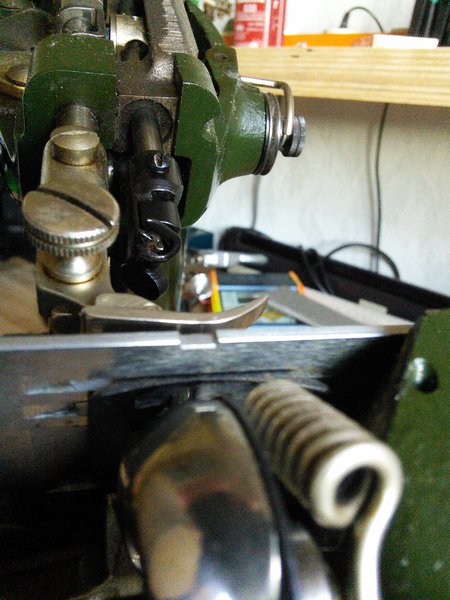

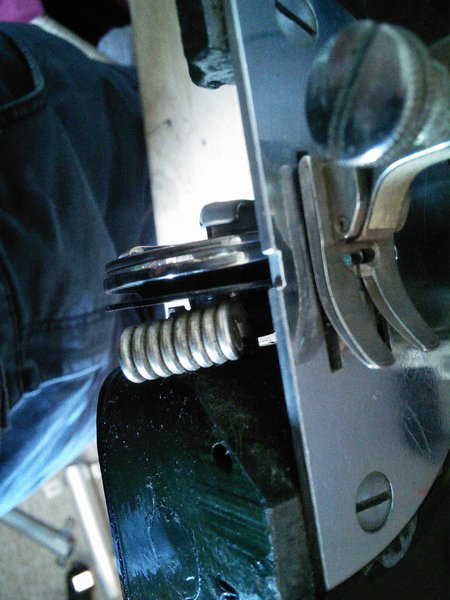

Vorn am Greifer gibt es eine Schraubenfeder deren Funktion sich mir nicht erschließt- ist die evtl. abgebrochen oder kann mir jemand da auf die Sprünge helfen ? ( s. Fotos!)

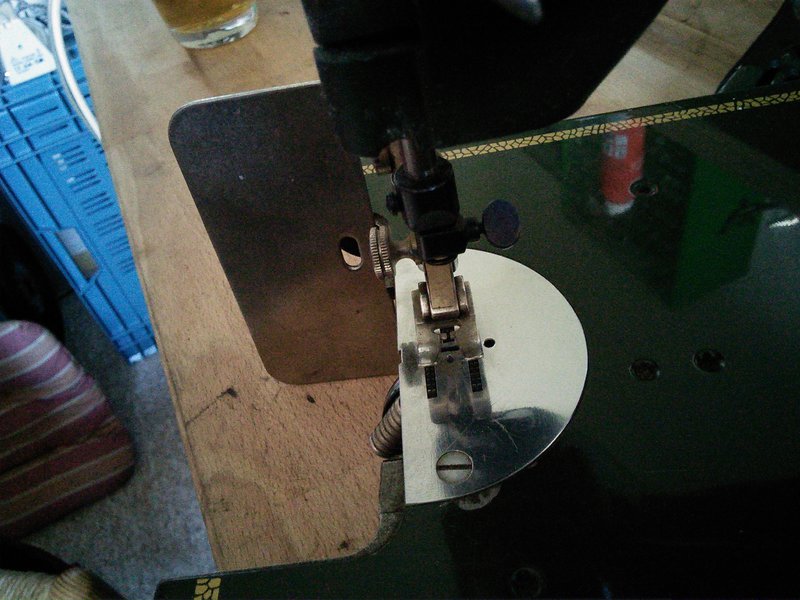

Die Metallplatte neben der Stichplatte liegt einfach nur lose auf ( bei Paff geklammert); war das normal so ?



Würde mich über jegliche Art der Unterstützung freuen.

Viele Grüße, Jörg
