Pfaff 1222 näht nur links

[josef]



hast du eine Bedienanleitung ?



ansonsten zeig bitte mal, wie du die Maschine eingestellt hast, damit eine Ziernaht genäht werden soll



eventuell davon eine Nähprobe

[held7]

Servus,



Bedienungsanleitung liegt vor. Werde heute Abend die Nutzstiche nähen und ein Bild machen.



Heute war nicht meine Tag. Habe den Schalter ausgetauscht und den neuen eingebaut. Obwohl er für diese Maschine ausgewiesen ist geht die Maschine dann nicht bzw. nicht richtig.

Mit neuem Schalter geht das Licht nicht an und ich habe das Gefühl, daß der Schalter nicht richtig rastet.

Der Schalter soll ja nur ein- und ausschalten. Der Druckpunkt beim schalten ist auch schwammig - 1. Drücken klickt es richtig 2. Drücken klickt nichts erst beim 3. Drücken klickt es wieder.



Alten Schalter wieder eingebaut und es geht wieder



Ich möchte den Schalter nur tauschen weil beim alten der weiße Mechanismus aus Plastik vor unser Zeit abgebrochen ist und die Maschine nur mit Stecker ein- und ausgeschaltet werden kann.

[held7]

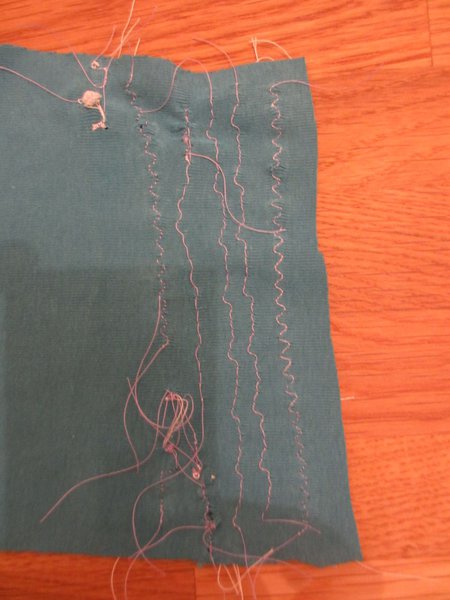

So anbei ein Bild von dem Versuch der Nutzstiche Elasticstich, Blindstich, Stretch-3fach Geradestich, Overlockstich, Hexenstich. So gut wie nicht zu erkennen.

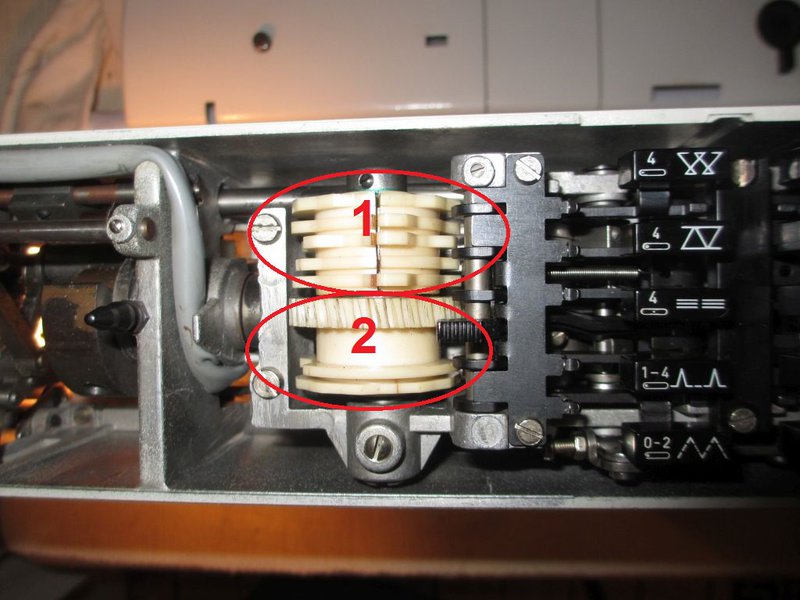

Dabei ist mir heute aufgefallen, daß der Nutzstichblock beim nähen sich nicht richtig mitdreht. Teil 1 dreht sich permanent und Teil 2 bleibt meist am gesprungenem Plastik hängen. Vermutlich sollen sich immer beide "Teile" gleichzeitig drehen oder?

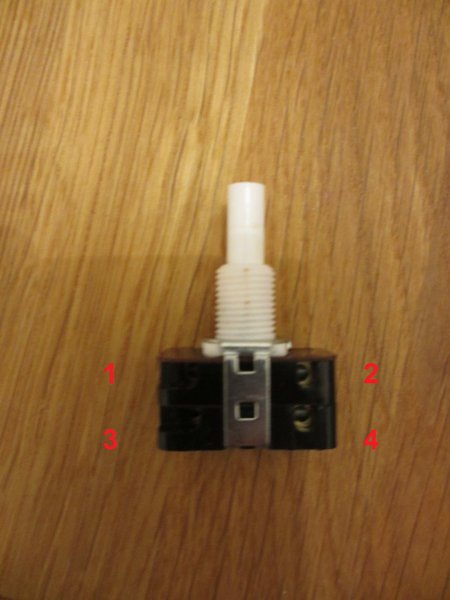

Den Schalter habe ich mir auch nochmal vorgenommen und eine Duchgangsmessung gemacht:



- bei spürbarem Druckpunkt ohne zu drücken Durchgang auf 1 zu 2 und 3 zu 4

- nach dem drücken KEIN Durchgang auf 1 zu 2 jedoch DURCHGANG auf 3 zu 4

- nach einem weiteren drücken KEIN Durchgang auf 1 zu 2 und 3 zu 4



Denke nicht das das so soll. Ist doch nur ein ON/OFF Schalter

Bearbeitet 18. Januar 2017 von held7

[josef]

So anbei ein Bild von dem Versuch der Nutzstiche Elasticstich, Blindstich, Stretch-3fach Geradestich, Overlockstich, Hexenstich. So gut wie nicht zu erkennen.



1. Dabei ist mir heute aufgefallen, daß der Nutzstichblock beim nähen sich nicht richtig mitdreht. Teil 1 dreht sich permanent und Teil 2 bleibt meist am gesprungenem Plastik hängen. Vermutlich sollen sich immer beide "Teile" gleichzeitig drehen oder?



2. Den Schalter habe ich mir auch nochmal vorgenommen und eine Duchgangsmessung gemacht:

- bei spürbarem Druckpunkt ohne zu drücken Durchgang auf 1 zu 2 und 3 zu 4

- nach dem drücken KEIN Durchgang auf 1 zu 2 jedoch DURCHGANG auf 3 zu 4

- nach einem weiteren drücken KEIN Durchgang auf 1 zu 2 und 3 zu 4

Denke nicht das das so soll. Ist doch nur ein ON/OFF Schalter





zu 1.) dein kurvenpaket ist aber sowas von ersatzreif ...



zu 2.) wenn der schalter nicht richtig funktioniert ist der wohl auch sowas von ersatzreif ...

[held7]

Servus



neuer Schalter ist unterwegs. Hoffe der Einbau eines neuen Kurvenpakets geht gut. Gibt es eine Schraube die ich in Ruhe lassen muß?



Baue die Automatik wieder aus und schaue mir die Verschraubung an.

[josef]



laß die automatic bitte drin



du brauchst nur die 4 schrauben lösen

die beiden auf der linken seite soweit bis du das kurvenpaket nach hinten rausziehen kannst



dann nur noch den richtigen Zahn suchen ...



ich meine, das hatten wir schonmal ...



Pfaff 1222 ??? - Seite 2 - Hobbyschneiderin 24 - Forum



ab beitrag 66

Bearbeitet 20. Januar 2017 von josef

[held7]

Servus



Danke für den Link. Hört sich machbar an auch wenn ich schon auf das Zahn suchen gespannt bin. Automatik ist noch drin . Habe einen neuen Schalter aus Braunschweig bekommen und durchgemessen. Der ist OK und werde ihn morgen einbauen

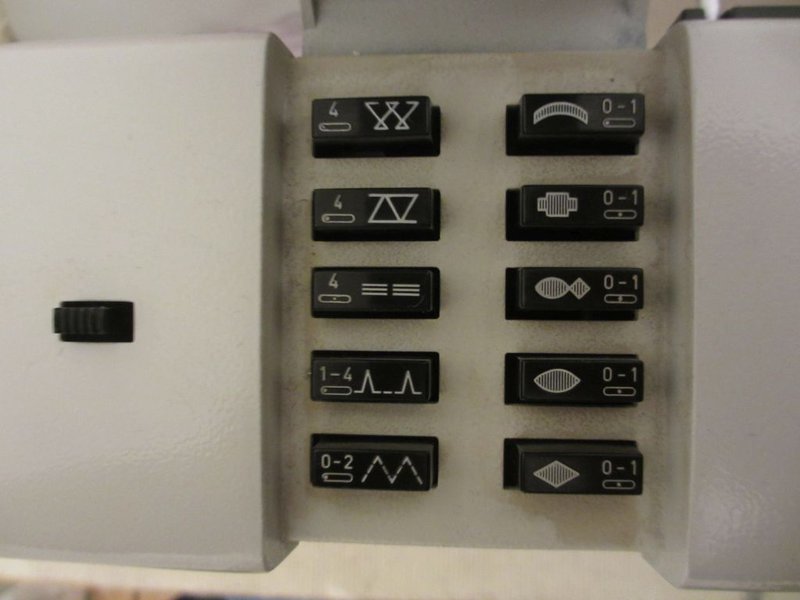

Anbei noch ein Bild der Nutzstichtasten. Die Maschine hat schon Overlock würde das Kurvenpacket passen?

Bearbeitet 22. Januar 2017 von held7

[josef]

Servus



Danke für den Link. Hört sich machbar an auch wenn ich schon auf das Zahn suchen gespannt bin. Automatik ist noch drin . Habe einen neuen Schalter aus Braunschweig bekommen und durchgemessen. Der ist OK und werde ihn morgen einbauen



Anbei noch ein Bild der Nutzstichtasten. Die Maschine hat schon Overlock würde das Kurvenpacket passen?





bei Pfaff ist das so :



NEUTEIL ERSETZT ALTTEIL



die neuen kurvenpakete haben schon den overlockstich drin, das bedeutet, daß das Piktogramm anders ist



guggstu :

Pfaff 1221 näht ... schief? - Hobbyschneiderin 24 - Forum
